現代の産業用流体制御では、 フィッシャー 627 圧力調整器 フィッシャー627圧力レギュレータは、産業および商業用途において最も広く使用されている直動式ガス圧力レギュレータの一つです。天然ガス配管、工業用ボイラー、空気圧縮機システム、および様々な腐食性媒体環境における圧力調整に幅広く利用されています。直動式設計のため、このシリーズは変動の激しい負荷条件下でも優れた安定性を発揮し、産業用ガス調整の基盤となっています。.
YUNRUIの主力製品として、当社はDN20からDN50までのFisher 627圧力調整器を幅広く在庫しており、初期選定から現場での適用まで、あらゆる面でエンジニアをサポートすることに尽力しています。.

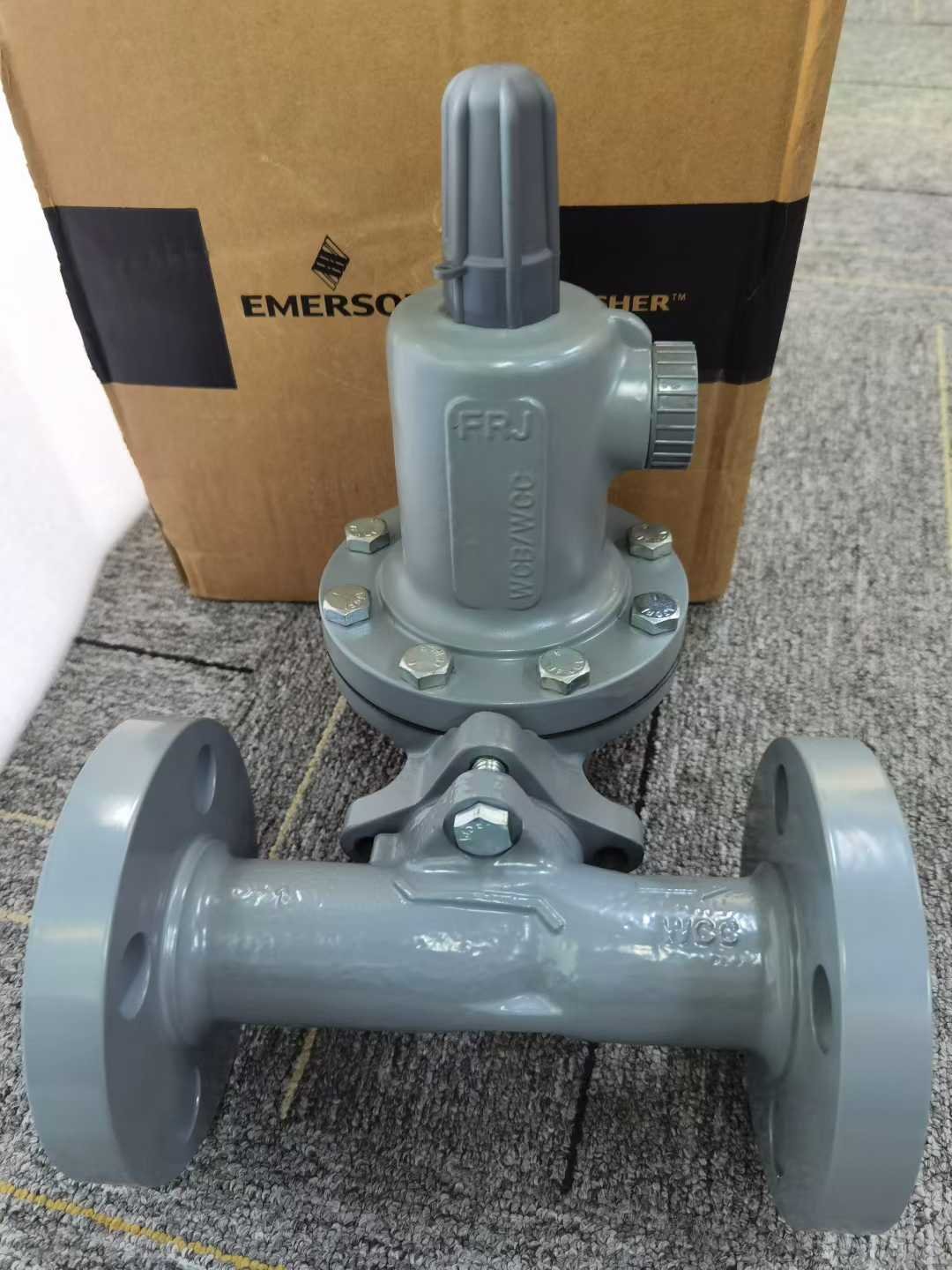

1. フィッシャー627圧力レギュレータの構造解析：過酷な条件下におけるエンジニアリングロジック
核心は フィッシャー627圧力レギュレーター その設計の特長は、精密な力バランスシステムと高い材料適応性にあり、標準的な燃料ガスから高圧化学処理まで、幅広いシナリオに対応できる点にある。.
フィッシャー627 素材とサイズの選択
- ダクタイル鋳鉄製本体： フィッシャー627圧力調整器の一般的なモデルには、DN25またはDN50サイズが用意されている627-496があります。コスト効率が高いため、都市ガス調整ステーションや標準的な空気供給システムで頻繁に使用されています。最大入口圧力：1000 psig / 69 bar。.
- 炭素鋼ボディ（WCC）： 石油・ガス産業や石油化学産業における高圧環境向けに設計されており、優れた機械的強度と耐圧性能を備えています。最大入口圧力：2000 psig / 138 bar（NPT接続）または1500 psig / 103 bar（フランジ接続）。.
- ステンレススチール製ボディ（CF8M/316SS）： サワーガス（NACE規格準拠）または化学的に腐食性の高いプロセス媒体向けにカスタマイズされており、長期運転中もバルブ本体に腐食や穴あきが発生しないように設計されています。最大入口圧力：2000 psig / 138 bar（NPT接続）または1440 psig / 99.3 bar（フランジ接続）。.
フィッシャー627オリフィス選択ガイド
の フィッシャー627圧力レギュレーター このシリーズでは、3/32インチから1/2インチまでのオリフィスサイズを提供しています。オリフィスが小さいほど、より高い入口圧力に耐えることができますが、流量容量（Cv値）は低くなります。.
| オリフィスサイズ | Cg（ガス） | Cv（液体） | ベストアプリ |
|---|---|---|---|
| 3/32インチ（2.4mm） | 6.9 | 0.24 | 非常に低い流量、精密な制御 |
| 1/8インチ（3.2mm） | 12.5 | 0.43 | 低流量パイロットシステム |
| 3/16インチ（4.8mm） | 29 | 1.01 | 小規模な商業用途 |
| 1/4インチ（6.4mm） | 50 | 1.71 | 標準的な商業/産業用 |
| 3/8インチ（9.5mm） | 108 | 3.42 | 高流量分配 |
| 1/2インチ（13mm） | 190 | 5.29 | 大規模な工業地帯、都市の玄関口となる駅 |
選択のヒント： 最適な制御精度を実現し、バルブのプラグハンチングを防止するために、最大ガス需要をバルブの定格容量の70%～80%に設定することをお勧めします。.
2. フィッシャー627モデルコードとバリエーション
フィッシャー627圧力調整器のサフィックスコードを理解することは、正確な選定のために不可欠です。なぜなら、これらのサフィックスはバルブの機能的な範囲を定義するからです。.
| モデル | 主な技術的特徴 | 圧力センシング | 代表的な用途 |
|---|---|---|---|
| 627 | ピトー管付き標準直動式 | 内部（ピトー管） | 一般ガス供給、商業ビル、工業用ボイラー |
| 627R | 内部リリーフバルブ＋トラベルストップ | 内部＋緩和 | 過圧保護を必要とするシステム |
| 627LR | 光速内部緩和 | 内部＋軽度のレリーフ | 精密な保護を必要とする低圧システム |
| 6億2700万 | 外部センシング機能 | 外部1/4 NPT制御ライン | 高出口圧力またはリモートセンシング用途 |
| 627BM | バランスポート＋外部センシング | 外部＋バランスの取れたトリム | 入口圧力条件の変化 |
| 627MR | 外部センシング＋内部レリーフ | 外部 + 隆起 | 二重保護が必要な高圧システム |
| 627BMR | バランスポート + 外部 + リリーフ | 外部 + バランス + 緩和 | さまざまな条件下における重要なアプリケーション |
| 627H | 高い出口圧力（最大500psig） | 内部ダイヤフラムリミッター付き | 高圧出口用途 |
| 627HM | 高圧＋外部センシング | 高出力用の外部センシング | 遠隔監視機能を備えた高圧システム |
| 627W | 液体サービスの最適化 | 内部（液体用に最適化） | 水、作動油、液体媒体 |
| 627OSX | 過圧/低圧保護機能（OPSO/UPSO/OPSO+OPSO）による緊急遮断 | 内部遮断＋緊急遮断 | 安全上重要なガス供給システムで、過圧または減圧時の自動停止が必要な場合 |
3. Fisher 627の圧力および温度仕様
体圧定格
| 本体材質 | 接続タイプ | 最大入口圧力 |
|---|---|---|
| ステンレス鋼 | NPT | 2000 psig / 138 bar |
| ステンレス鋼 | フランジ付き（CL150/300/600 RF、PN16/25/40） | 1440 psig / 99.3 bar (CL600) |
| 炭素鋼 | NPT | 2000 psig / 138 bar |
| 炭素鋼 | フランジ付き（CL150/300/600 RF、PN16/25/40） | 1500 psig / 103 bar (CL600) |
| 炭素鋼（627OSX） | NPT、SWE、BWE、CL150/300/600 RF、PN16/25/40 RF | 1500 psig / 103 bar |
| ダクタイル鋳鉄 | NPT | 1000 psig / 69 bar |
バルブディスクの材質と遮断性能の分類
| ディスク素材 | 最大入口圧力 | 遮断クラス | 応用 |
|---|---|---|---|
| ニトリル（NBR） | 1000 psig / 69 bar | バブルタイト | 天然ガス、一般サービス |
| フッ素系炭化水素（FKM） | 300 psig / 20.7 bar | バブルタイト | 耐薬品性、腐食性媒体 |
| ナイロン（PA） | 2000 psig / 138 bar | ANSI/FCIクラスIV | 高圧、厳密な遮断が必要 |
| NBR（627Bシリーズ） | 1000 psig / 69 bar | FCIクラスVIII | バランスの取れたトリムアプリケーション |
| PA（627Bシリーズ） | 1500 psig / 103 bar | FCIクラスIV | バランスの取れたトリム、高圧 |
ダイヤフラムケースの耐圧限界
| 状態 | アルミニウム | ダクタイル鋳鉄 | スチール／ステンレススチール |
|---|---|---|---|
| 大気漏洩を防ぐ | 250 psig | 250 psig | 250 psig (627R: 800 psig) |
| ケース破裂を防ぐ | 375 psig | 465 psig | 1500 psig |
注：ダイヤフラムケースの最大過圧は、設定値を超える場合、特定のモデル構成に応じて60～120psigの範囲となります。.
スプリング出口圧力範囲
| 春の色 | 出口圧力範囲 | 利用可能なモデル |
|---|---|---|
| 黄色 | 5～20 psig / 0.34～1.4 bar | 標準モデル |
| 緑 | 15～40 psig / 1.0～2.8 bar | 標準モデル |
| 青 | 35～80 psig / 2.4～5.5 bar | 標準モデル |
| 赤 | 70～150 psig / 4.8～10.3 bar | 標準モデル |
| 青色（濃い色） | 140～250 psig / 9.7～17.2 bar | 627H/HMのみ |
| 赤色（濃い色） | 240～500 psig / 16.5～34.5 bar | 627H/HMのみ |
エラストマーによる温度制限
| エラストマー | 温度範囲 | 応用 |
|---|---|---|
| ニトリル（NBR） | -40°F～180°F / -40°C～82°C | 天然ガス、標準用途 |
| ニトリルゴム（NBR） – 627OSX | -20°F～180°F / -29°C～82°C | スラムシャットアプリケーション |
| フッ素系炭化水素（FKM） | 0°F～180°F / -18°C～82°C | 耐薬品性、腐食性媒体 |
| ナイロン（PA）ディスク | -40°F～180°F / -40°C～82°C | 高圧、クラスIV遮断 |
4. Fisher 627 vs 627R vs 627M vs 627BM 選定ガイド
| 特徴 | 627 | 627R | 6億2700万 | 627BM |
|---|---|---|---|---|
| 圧力センシング | 内部（ピトー管） | 内部＋緩和 | 外部制御線 | 外部＋バランスポート |
| 過圧保護 | なし | 内部リリーフバルブ | なし | なし |
| 入口圧力感度 | 適度 | 適度 | 低い | 非常に低い（バランスが取れている） |
| 最大出口圧力 | 150 psig | 150 psig | 2000 psig（本体定格圧力） | 2000 psig（本体定格圧力） |
| 最適な用途 | 安定した入口条件 | 救済を必要とするシステム | 高出力または遠隔センシング | 入口圧力の変化 |
5. Fisher 627 フィールド校正ガイド：ゼロとスパンの設定
Fisher 627圧力レギュレーターの校正を行う際は、下流側の圧力解放手順を厳守することが不可欠です。完全に閉じた状態でスプリングを無理に圧縮すると、ダイヤフラムが損傷する恐れがありますので、絶対にしないでください。.
- 出口圧力の設定： これは、アクチュエータ上部の調整ボルトを回転させることで実現します。時計回りに回転させると、内部調整スプリングの圧力が上昇し、それによって吐出圧力の設定値が上がります。.
- スプリング範囲の検証: Fisher 627圧力レギュレーターにはそれぞれ特定のバネ圧力範囲（例：5～20psiまたは70～150psi）が設定されています。バネを過度に圧縮して設計範囲外の圧力を得ようとしないでください。バネの疲労やダイヤフラムの損傷につながります。必要な設定値が一致しない場合は、すぐにYUNRUIにご連絡いただき、適切なバネアセンブリと交換してください。.
6. Fisher 627 トラブルシューティング：よくある現場での問題と解決策
長期運転中、ガス品質や環境要因により、Fisher 627圧力調整器に制御異常が発生する場合があります。YUNRUI技術チームは、以下の診断ガイドをまとめました。
| 症状 | 潜在的な原因 | 解決 |
|---|---|---|
| 出口圧力の上昇（ロックアップ不良） | オリフィス上の異物または摩耗したバルブディスク | オリフィスを清掃するか、バルブディスクシールを交換してください。 |
| 低流量時の圧力変動 | バルブが大きすぎる。オリフィスが大きすぎる。 | より小さなオリフィスを取り付けるか、より小さいボディサイズを選択してください。 |
| 高流量時に過度に垂れ下がる | バルブのサイズが小さすぎる。Cv値が不十分。 | より大きな開口部または本体サイズのものに交換してください。 |
| ダイヤフラムケースからの外部漏れ | ダイヤフラムの損傷または不適切な組み立て | ダイヤフラムを交換し、ケースに損傷がないか点検する。 |
| 安全弁が常に作動している（627R/LR/MR/BMR） | 出口圧力設定が高すぎる。リリーフスプリングが弱い。 | 設定値がスプリングの範囲内であることを確認し、必要に応じてリリーフスプリングを交換してください。 |
| 調整ボルトの回転に反応がない | スプリング破損、リンケージ固着、ピトー管閉塞 | 内部部品を分解して検査する |
7. フィッシャー627のメンテナンススケジュール
フィッシャー627圧力調整器のような直動式調整器は、定期的な点検とメンテナンスが必要です。
- 年次点検： 外部漏れ、ダイヤフラムの状態、スプリングの健全性を確認してください。.
- トリム摩耗チェック： 出口圧力の安定性を監視してください。圧力低下が増加する場合は、シートまたはプラグの摩耗を示しています。.
- フィルターのメンテナンス： 使用状況に応じて、上流側のストレーナーを清掃または交換してください。.
- スプリング交換： 設定値が維持できない場合は、バネが変形している可能性があります。.
- 排液機能検査（627R/LR/MR/BMR）： 規定の過圧で内部安全弁が開くことを確認する。.
