フィッシャー 67CFRフィルターレギュレーターの概要

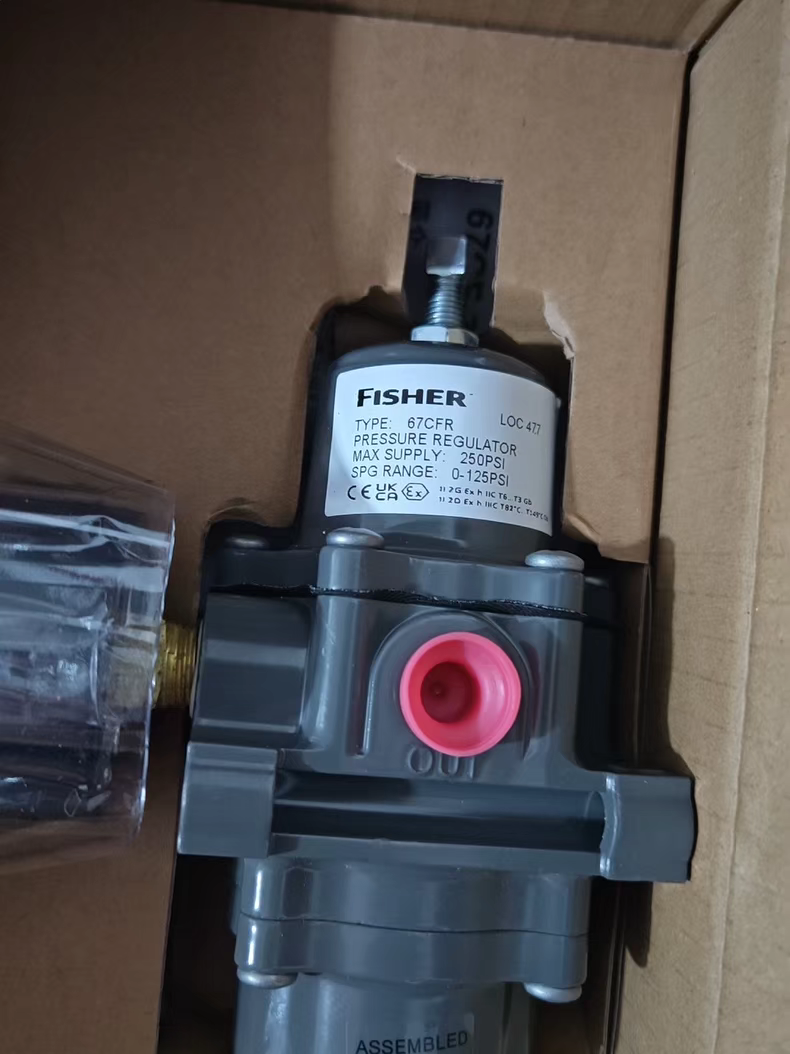

の フィッシャー67CFRフィルターレギュレーター エマソンのフィッシャー部門製の直動式低流量減圧レギュレータです。計装用空気供給用途向けに設計されており、 67CFRシリーズ 空気圧式および電気空気圧式コントローラー、スプレーガン、空気圧式クランプ、その他の計測システムに、安定した制御された圧力を供給します。.
当社では、主力製品として、DN20からDN50までの純正Fisher 67CFRレギュレーターを提供しており、選定、設置、現場サービスに関する包括的な資料と技術サポートもご用意しております。.
主な用途
- 空気圧式および電気空気圧式制御装置
- 産業オートメーション制御システム
- スプレーガンとエアノズル
- 空気圧チャックおよびクランプ装置
- 一般的な計器用空気供給システム
シリーズバリエーション
| シリーズ | 材料 | 応用 |
|---|---|---|
| 67CFR | アルミニウム合金 | 標準的な空気およびガス用途 |
| 67CFSR | ステンレス鋼 | 腐食性環境、NACE準拠 |

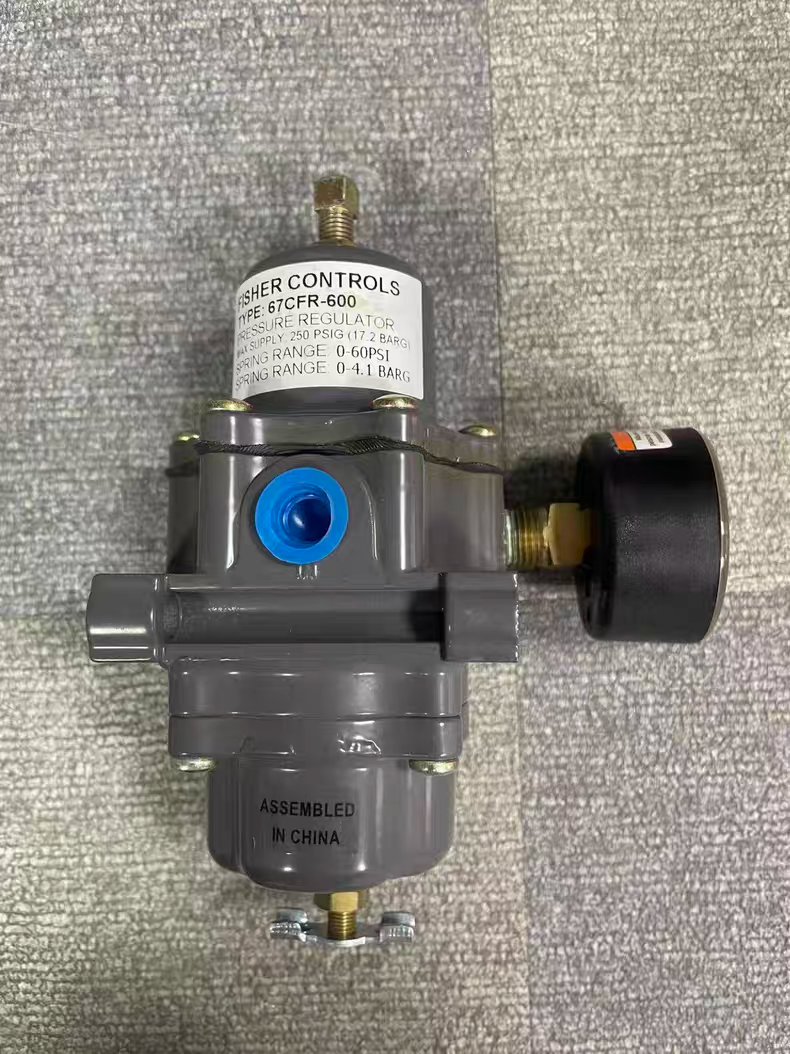

技術仕様
耐圧性能
| パラメータ | 価値 |
|---|---|
| 最大入口圧力 | 250 psi |
| 出口圧力範囲 | 0～125psi |
| 最小作動圧力 | 10～15psi |
流量容量
最大流量：30 Nm³/h
建築材料
- 体： アルミニウム合金（67CFR）またはステンレス鋼（67CFSR）
- フィルター： 標準40ミクロン素子、オプション10ミクロン
- ダイヤフラム： ニトリルゴム（標準）、FKM（NACEサービス）
- トリム： ソフトシートカートリッジ設計
特別機能
- 内蔵フィルター： 供給空気から水分、油分、微粒子を除去します。
- 内部安全弁： 軽微なシート漏れに対応します（主要な過圧保護機能ではありません）。
- スマートブリード™テクノロジー： 通常運転時の空気漏れはゼロです。
- コンパクトなデザイン： 軽量で省スペース、小型システム向け
- NACE準拠： ステンレス鋼モデルは、酸性ガスサービスに関するNACE MR0175/MR0103規格に適合しています。
一般的なモデル

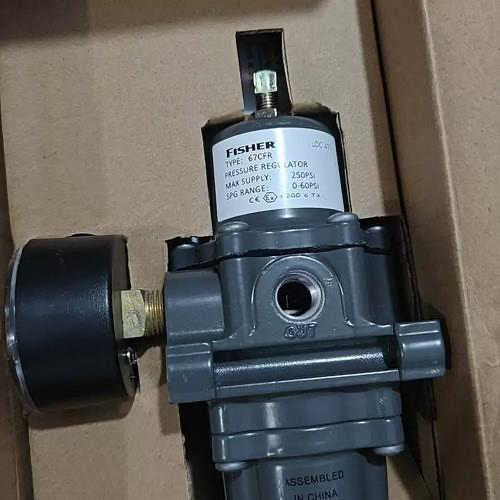

の フィッシャー67CFRシリーズ 多数の構成が含まれます。当社が提供する一般的なモデルは以下のとおりです。
- 67CFR-224、67CFR-225、67CFR-226
- 67CFR-235、67CFR-237、67CFR-239

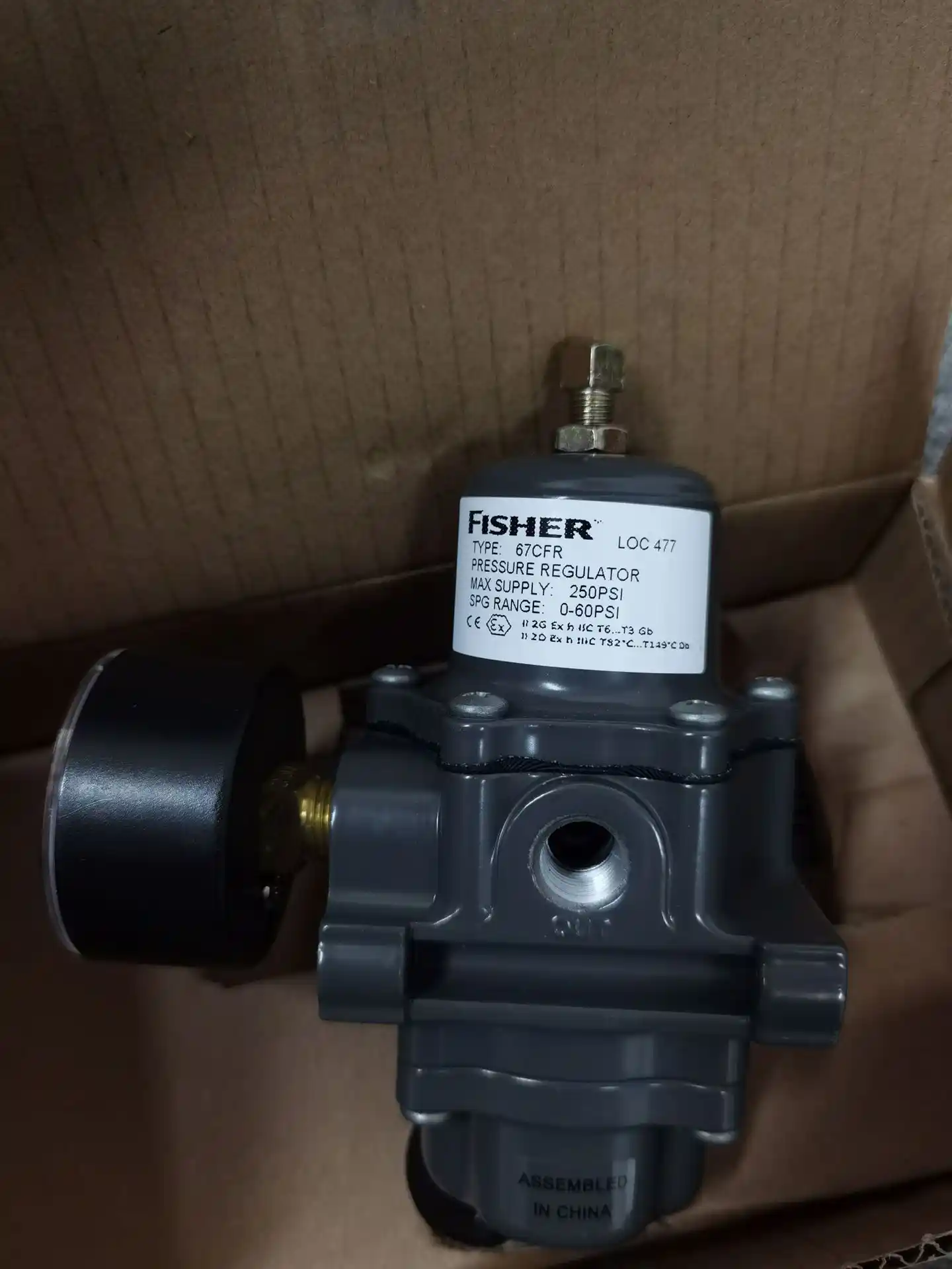

- 67CFR-600、67CFR-601
- 67CFR-585、67CFR-581
- 67CFR-24、67CFR-26、67CFR-38
- 67CFR-206、67CFR-362
Fisher 67CFR トラブルシューティングガイド
症状１：出口圧力がゼロまたは非常に低い
ステップ1：供給圧力を確認する
- 入口圧力が最低要件（10～15psi）を超えていることを確認してください。
- 上流側の遮断弁が完全に開いていることを確認してください。
- 上流側の圧力低下や閉塞がないか確認してください。
ステップ2：フィルターエレメントの清掃または交換
の 67CFR 40ミクロンのフィルターを内蔵（10ミクロンはオプション）。汚染されたろ材はフィルターの目詰まりの原因となります。.
- 入口および出口の遮断弁を閉じる
- 排水口を開けて減圧します
- フィルターエレメントを取り外して点検する
- 必要に応じて清掃または交換してください。
ステップ3：バルブプラグとバルブシートを点検する
異物がプラグを閉じた状態で詰まらせる可能性があります。.
- バルブ本体を分解する
- 内部通路から異物を取り除く
- プラグとシートに損傷がないか点検する
症状２：出口圧力の不安定または変動
ステップ1：フロー要件を確認する
下流側の需要変動が定格容量（30 Nm³/h）を超えると、直接作動型レギュレータの応答遅延が発生する。.
ステップ2：ダイヤフラムを点検する
ダイヤフラムの疲労や微細な亀裂は、圧力の変動を引き起こす。.
- スプリングケースカバーを取り外します
- ダイヤフラムに変形や亀裂がないか点検する
- ダイヤフラムアセンブリが損傷している場合は交換してください。
ステップ3：ベントポートを確認する
ダイヤフラムの圧力バランスを適切に保つためには、1/4 NPT スプリングケースの通気口が塞がれていない状態を維持する必要があります。.
- 通気口に油、グリース、またはほこりが溜まっていないか点検してください。
- 適切な溶剤で徹底的に洗浄してください。
症状３：出口圧力が設定値を超える（下げられない）
ステップ1：調整バネを調べる
- バネが破損または変形していないか確認してください。
- ハンドル調整機構がスムーズに動作することを確認してください。
- スプリングを交換するか、調整ネジが破損している場合は修理してください。
ステップ2：プラグの固着を確認する
汚染物質またはステムの曲がりにより、プラグが開いた状態で固着しています。.
- 内部部品をすべて分解して清掃する
- ダイヤルゲージでステムの真直度を確認する
- 曲がったり摩耗したステムを交換する
症状4：継続的な漏れ（通気口または接続部）
ステップ1：ソフトシートを交換する
の 67CFR ソフトシート式カートリッジを採用しています。長期間使用するとシートの摩耗が発生します。.
- プラグカートリッジアセンブリ全体を交換します
- 個々の座席の周回は不要です
ステップ2：ねじ込み接続部を確認する
- すべての1/4 NPT接続部に石鹸溶液を塗布してください。
- 必要に応じてPTFEテープで締め付けたり、再シールしてください。
ステップ3：スマートブリード™の動作を確認する
スマートブリードモデルは、入口圧力が出口圧力を下回るとわずかにガスを排出します。通常の圧力でガスが継続的に排出される場合は、内部のリリーフシートが損傷していることを示しています。.
クイック診断チェックリスト
| 故障症状 | 最も可能性の高い原因 | クイックアクション |
|---|---|---|
| 出口圧力ゼロ | フィルターの目詰まり／供給圧力の低下 | フィルターの清掃/交換、上流側の圧力調整 |
| 圧力変動 | ダイヤフラムの亀裂／通気口の詰まり | ベントポートを清掃し、ダイヤフラムを交換する |
| 圧力を下げることができません | プラグの固着／スプリングの破損 | 分解して清掃し、スプリングを交換する |
| 継続的な通気漏れ | 使い古された柔らかいシート | カートリッジアセンブリを交換する |
保守・修理手順
安全上の注意
- 上流側と下流側の遮断弁を閉じる
- 完全に減圧するためにドレンバルブを開けてください
- 分解前に圧力がゼロであることを確認してください。
- 決してプレッシャーのかかる状況でサービスを行わない
スペアパーツと交換部品
推奨スペアパーツ
| 部品説明 | 部品番号 | 応用 |
|---|---|---|
| ニトリルダイヤフラム | 10B8735X012 | 標準空気/窒素サービス |
| ステムOリング | 1D687506992 | 全モデル |
| ダイヤフラムキャビティOリング | 17A2325X022 | 全モデル |
| プラグカートリッジアセンブリ | RDXCNTRM142 | 67CFR-224/225/226/237/239 |
| 調整スプリング（0～60psi） | 12A8818X012 | 標準レンジモデル |
| 修理キット（ソフトパーツ） | RPACKX00042 | 1/4 NPTモデル |
校正手順
- 標準圧力源と0.2%精度テストゲージを出口に接続します。
- ハンドルを完全に反時計回りに回してバネの力を解放します。
- 上流側の供給をゆっくりと開放する
- 時計回りにハンドルを回して、選択した範囲で3～5段階調整します。
- 各ポイントにおける実際の圧力と設定圧力を記録してください。
- 偏差が許容範囲を超える場合は、ステムの移動量を調整してください。
- 2～3回の繰り返しサイクルで安定性を確認してください。
- 作業完了後、未使用の通気口を密閉する
