Fisher EZR bosimni pasaytiruvchi regulyatori: texnik xususiyatlar va qo'llanilishi

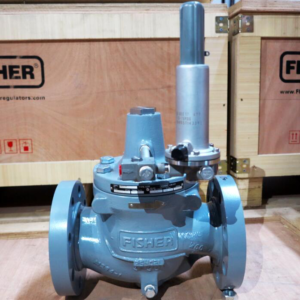

Fisher EZR bosimni pasaytiruvchi regulyatori

Tabiiy gaz taqsimlash uchun yuqori quvvatli uchuvchi tomonidan boshqariladigan bosimni boshqarish

The Fisher EZR yuqori bosimli tabiiy gaz ilovalari uchun mo'ljallangan, uchuvchi tomonidan boshqariladigan, bosimni pasaytiruvchi regulyatordir. ASME va ANSI standartlariga mos keladigan ushbu mustahkam regulyator butun dunyo bo'ylab uzoq masofali quvurlar bosimini pasaytirish, shahar darvozasi stansiyalari, toymasin tizimlar, suyultirilgan gaz inshootlari va CNG operatsiyalarida ajoyib natijalarni taqdim etadi.

Konfiguratsiya parametrlari

EZR regulyatori ma'lum dastur talablariga javob beradigan moslashuvchan konfiguratsiya paketlarini taklif etadi:

✓ Standart konfiguratsiya

252 Filtr
112-turdagi cheklovchi
Uchuvchi (161EB/161AY seriyali)
Sayohat ko'rsatkichi
WCC uglerod po'latdan yasalgan korpus

✓ Oddiy konfiguratsiya

112-turdagi cheklovchi
Uchuvchi (161EB/161AY seriyali)
WCC uglerod po'latdan yasalgan korpus

Mijozlar operatsion ehtiyojlarga qarab optimal konfiguratsiyani tanlashlari mumkin.

Texnik xususiyatlar

Tana hajmi	Kuzov materiali	Ulanishni tugatish	Bosim reytingi
1″, 2″, 3″, 4″, 6″, 8″	WCC	CL150 RF	20 bar
		CL300 RF	50 bar
		CL600 RF	102 bar

Oqim hajmi

EZR bu to'liq ochiq turdagi maksimal oqim quvvatiga ega bosimni pasaytiruvchi regulyator 200 000 Nm³/soat, bu uni yuqori hajmli tabiiy gaz taqsimlash tizimlari uchun ideal qiladi.

Mavjud uchuvchi variantlari

The Baliqchi EZR regulyatori aniq chiqish bosimini boshqarishga erishish uchun turli xil uchuvchi modellar bilan jihozlanishi mumkin:

161AY
161AYM
161EB (Eng keng tarqalgan)
161EBM
PRX-120
PRX-12/AP

Uchuvchi kerakli chiqish bosimini tartibga soluvchi va ushlab turuvchi muhim komponent hisoblanadi.

161EB/161EBM uchuvchi bosim diapazonlari

Uchuvchi turi	Chiqish bosimi (psig)	Chiqish bosimi (bar)
161EB yoki 161EBM	5 dan 15 gacha	0,34 dan 1,0 gacha
	10 dan 40 gacha	0,69 dan 2,8 gacha
	30 dan 75 gacha	2.1 dan 5.2 gacha
	70 dan 140 gacha	4,8 dan 9,7 gacha
	130 dan 200 gacha	9.0 dan 13.8 gacha
	200 dan 350 gacha	13,8 dan 24,1 gacha

Operatsion printsipi

The Fisher EZR Regulyator uchuvchi tomonidan boshqariladigan muvozanatli klapan printsipi asosida ishlaydi va quyidagi mexanizm orqali aniq bosim nazoratini ta'minlaydi:

Yopiq pozitsiya (Oddiy holat)

Chiqish (boshqaruv) bosimi belgilangan qiymatga teng yoki undan yuqori bo'lganda, boshqaruvchi vilkasi yoki diski yopiq qoladi. Kirish bosimi 112-turdagi cheklovchidan (PRX seriyali boshqaruvchilarga o'rnatilgan) o'tadi va asosiy prujina kuchi bilan birlashib, pastga yo'naltirilgan yuk bosimini hosil qiladi. Bu yuk bosimi asosiy klapan diafragmasi va vilka yig'masini o'rindiqqa mahkam yopishtirilgan holda ushlab turadi.

Ochilish sikli

Pastki oqim talabi chiqish bosimining uchuvchi belgilangan qiymatdan pastga tushishiga olib kelganda, uchuvchi vilkasi yoki disk yig'ilishi ochiladi. Yuklash bosimi cheklovchi orqali to'ldirilishi mumkin bo'lganidan tezroq pastga tushadi, bu esa asosiy diafragma ustidagi yuklash bosimining pasayishiga olib keladi. Natijada yuzaga keladigan bosim nomutanosibligi kirish bosimining yuklash bosimi va asosiy prujina kuchini yengib o'tishiga imkon beradi, bu esa oqim yo'lini ochish uchun EZR diafragma va vilka yig'ilishini ko'taradi.

Yakuniy sikl

Chiqish bosimi belgilangan nuqtaga yaqinlashganda, uchuvchi diafragmaga ta'sir qiluvchi bosim uchuvchi prujinani siqib chiqaradi va uchuvchi vilkasi yoki diskining yopilishiga olib keladi. EZR diafragmasi va vilka yig'indisi ustidagi yuk bosimi osha boshlaydi. Yuklash bosimi va asosiy prujinaning birgalikdagi kuchi diafragma va vilka yig'indisini konussimon o'rindiqqa qaytarib itaradi va mahkam yopilishiga erishiladi.

Odatdagi ilovalar

🛢️

Uzoq masofali quvurlar

Elektr uzatish liniyalari uchun bosimni pasaytirish

🏭

Shahar darvozasi bekatlari

Tarqatish tarmog'idagi bosimni boshqarish

⚡

Skidga o'rnatilgan tizimlar

Yilni bosimni boshqarish moslamalari

❄️

LNG inshootlari

Kriogen gaz bosimini boshqarish

⛽

CNG stansiyalari

Siqilgan tabiiy gazni tarqatish

Asosiy afzalliklar

Yuqori sig'im: To'liq ochiq dizayn soatiga 200 000 Nm³ gacha oqim tezligini ta'minlaydi
Aniq nazorat: Uchuvchi tomonidan boshqariladigan mexanizm chiqish bosimini aniq saqlashni ta'minlaydi
ASME/ANSI muvofiqligi: Xavfsizlik va ishonchlilik bo'yicha xalqaro standartlarga javob beradi
Moslashuvchan konfiguratsiya: Ilova ehtiyojlariga mos keladigan standart yoki oddiy paketlar
Keng bosim diapazoni: Bir nechta uchuvchi variantlari 0,34 dan 24,1 bargacha bo'lgan chiqish bosimini qoplaydi
Tasdiqlangan ishlash: Muhim bosimni nazorat qilish uchun butun dunyo bo'ylab operatorlar tomonidan ishonchli

Haqiqiy Fisher EZR regulyatorlarini yetkazib berish

Xi'an Yunrui Trading Co., Ltd. asl Fisher EZR bosimni pasaytiruvchi regulyatorlari va ehtiyot qismlarini yetkazib beradi. Biz sizning aniq dastur talablaringiz uchun optimal konfiguratsiyani tanlashda sizga yordam berish uchun texnik maslahat beramiz.
