Технические характеристики и конструкция
-

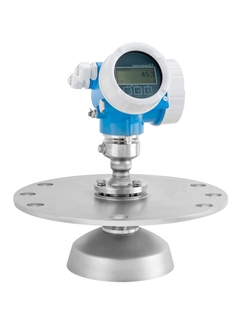

Параболическая антенна для узконаправленного луча: Дополнительная параболическая антенна предназначена для обеспечения максимальной фокусировки. Это позволяет получить очень малый угол излучения, что крайне важно для измерений в узких и высоких силосах, где помехи от стен или внутренних поперечных связей могли бы нарушить стандартный радиолокационный сигнал.
-
Подключение для продувки воздухом: В средах с высокой концентрацией пыли или средами, склонными к образованию отложений, FMR57 включает в себя встроенное подключение для продувки воздухом. Это позволяет проводить непрерывную или периодическую очистку поверхности антенны, обеспечивая беспрепятственный и надежный радиолокационный сигнал в течение длительного времени эксплуатации.
-
Оценка с помощью многоэхового отслеживания: Усовершенствованная обработка сигнала позволяет устройству определять и отслеживать истинный уровень материала, игнорируя помехи от стенок силоса, лестниц или других внутренних препятствий. Это обеспечивает высокую надежность даже в судах со сложной геометрией.
-
Технология Heartbeat: Этот комплекс программ обеспечивает непрерывный самоконтроль и проверку состояния устройства по запросу. Она позволяет выявлять проблемы, связанные с технологическим процессом, такие как чрезмерное покрытие антенны, что дает возможность проводить профилактическое техническое обслуживание без прерывания процесса.
-
Высокая термостойкость: Благодаря диапазону рабочих температур до +400 °C, FMR57 подходит для применения в условиях высоких температур твердых веществ, таких как хранение горячего клинкера или бункеры для подачи сырья в промышленные плавильные цеха.
-
Управление данными HistoROM: Все конфигурации устройства и журналы событий хранятся во встроенном модуле памяти. Это позволяет быстро ввести устройство в эксплуатацию и гарантирует автоматическую передачу всех настроек в случае замены электроники передатчика.
Матрица технических характеристик
| Особенность | Технические характеристики |
| Принцип измерения | Радар свободного пространства (времяпролетный) |
| Частота | 26 ГГц (K-диапазон) |
| Диапазон измерения | До 70 м (230 футов) |
| Точность | ±2 мм (0,08″) |
| Технологическая температура | от -40 до +400 °C (от -40 до +752 °F) |
| Технологическое давление | от -1 до +16 бар (от -14,5 до +232 psi) |
| Выходной сигнал | 4-20 мА HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Безопасность и соответствие нормативным требованиям | SIL 2/3, ATEX, IECEx, 5-точечная линейность |
Основные приложения
-
Высокопроизводительные цементные силосы: Надежное отслеживание уровня в высоких силосах, где характерна высокая запыленность и большой диапазон измерений (до 70 м).
-
Горнодобывающая промышленность и добыча полезных ископаемых: Мониторинг уровней в крупных рудных бункерах или открытых складах, где требуется высокая надежность, несмотря на меняющиеся условия окружающей среды.
-
Выработка электроэнергии (угольные бункеры): Непрерывное измерение уровня угля в системах подачи, где высока запыленность и шум от заполнения бункеров.
-
Сталелитейная промышленность и плавка: Управление высокотемпературными материалами, подаваемыми в промышленные бункеры, расположенные рядом с печами.
-
Крупные зерновые терминалы: управление запасами в вместительных силосах для сельскохозяйственных сыпучих материалов.
