🎯 Gambaran Keseluruhan Ringkas: Penangkap ikan Pengawal selia tekanan perindustrian telah menetapkan penanda aras untuk kawalan tekanan merentasi industri minyak & gas, kimia dan penjanaan kuasa. Panduan komprehensif ini merangkumi spektrum produk yang lengkap — daripada pengawal selia yang dikendalikan secara langsung kepada sistem yang dikendalikan oleh juruterbang dengan perlindungan tertutup tertutup bersepadu — dengan kriteria pemilihan dunia sebenar yang menjadi asas jurutera lapangan.
📋 Isi Kandungan
- Prinsip Kerja Pengawal Tekanan
- Jadual Pemilihan Pengawal Tekanan Perindustrian
- Pengawal Selia Udara & Instrumen Gas
- Pengawal Selia Wap
- Penutup Tangki & Pemulihan Wap
- Pengawal Selia Cecair
- Pengawal Selia Gas Proses
- Pengawal Selia Gas Asli & Bahan Api
- Nota Teknikal Pengawal Tekanan
- Bacaan Berkaitan
Prinsip Kerja Pengawal Tekanan
Pengawal Selia Pengurang Tekanan Beroperasi Langsung
A pengawal selia pengurangan tekanan yang dikendalikan secara langsung menggunakan tekanan medium proses itu sendiri untuk menggerakkan palam injap pada tempat duduk. Tekanan hilir bertindak pada diafragma atau omboh, menghasilkan daya yang menentang pegas yang ditetapkan. Apabila tekanan hilir meningkat melebihi titik set, diafragma bergerak untuk menutup injap dengan pendikit. Apabila tekanan menurun, pegas membuka injap untuk memulihkan aliran.
💡 Ciri-ciri Utama: Pengawal selia kendalian langsung mempunyai reka bentuk yang ringkas, pembinaan yang teguh dan operasi yang andal. Ia sesuai untuk aplikasi di mana ketepatan keadaan mantap 10% hingga 20% boleh diterima. Untuk kapasiti aliran yang besar pada penurunan tekanan yang kecil, jenis pengatur yang berbeza mesti dipilih.
Dikendalikan Secara Langsung vs Dikendalikan Secara Juruterbang
Pengawal selia pengurangan tekanan terdapat dalam dua gaya operasi utama: dikendalikan secara langsung dan dikendalikan secara pandu. Setiap jenis mempunyai ciri-ciri tersendiri yang menjadikannya sesuai untuk aplikasi yang berbeza.
Pengawal Selia Pengurang Tekanan Beroperasi Langsung
A pengawal selia pengurangan tekanan yang dikendalikan oleh juruterbang menggunakan pengawal selia "pandu" kecil untuk mengawal injap utama. Pandu mengesan tekanan hiliran dan memodulasi tekanan pemuatan ke diafragma injap utama. Laluan penderiaan yang terpisah ini menghapuskan kelonggaran yang wujud dalam reka bentuk kendalian sendiri, mencapai ketepatan yang mustahil dengan reka bentuk tindakan langsung.
✅ Ciri-ciri Utama: Pengawal selia kendalian pandu sesuai untuk sistem di mana variasi tekanan keluar mestilah kurang daripada 10% titik set. Selain ciri aplikasi yang sama seperti pengawal selia kendalian langsung, ia boleh mengendalikan kapasiti aliran yang lebih besar dan keperluan ketepatan yang lebih tinggi. Hampir semua pengawal selia kendalian pandu mempunyai talian pengesan hiliran luaran.
Pengawal Selia Pelega & Tekanan Belakang
Pengawal selia ini melindungi peralatan dengan melepaskan tekanan berlebihan atau mengekalkan tekanan hulu pada titik set.
Pengawal selia pelepasan melepaskan tekanan hulu yang berlebihan untuk melindungi peralatan dan perpaipan. Pengawal selia tekanan balik mengekalkan tekanan hulu pada titik set. Pengawal selia tekanan balik dan pelepasan Fisher menggabungkan peranti pengehad aliran untuk mengurangkan ketidakstabilan tekanan sistem (berbanding injap tindakan pantas atau injap pelepasan keselamatan).
Pengawal selia pelepasan yang dikendalikan secara langsung: Kepala diafragma mengesan tekanan sistem secara langsung. Tekanan sistem biasanya bertindak pada diafragma atau palam, mengimbanginya dengan daya pegas yang mengawal selia.
Pengawal selia pelepasan yang dikendalikan oleh juruterbang: Juruterbang menggunakan tekanan sistem sebagai tekanan pemuatan yang dikenakan sepenuhnya pada diafragma injap utama. Apabila tekanan mencapai titik set juruterbang, juruterbang melepaskan tekanan pemuatan ke atmosfera atau peralatan pemulihan.
⚠️ Nota Penting: Bagi pengawal selia pelepasan kendalian langsung, tekanan aliran terbuka penuh boleh melebihi titik set sebanyak 40%. Bagi pengawal selia pelepasan kendalian pandu, peningkatan tekanan ini biasanya kurang daripada 10%. Pengawal selia pelepasan kendalian pandu menawarkan ketepatan yang lebih tinggi, membolehkan tekanan operasi sistem lebih dekat dengan tahap selamat maksimum.
Bantuan Dalaman
Sesetengah pengawal selia menggabungkan injap pelega terbina dalam yang mengandungi elemen penderia (diafragma utama), elemen pemuatan (spring cahaya), dan elemen penyekat (tempat duduk dan palam). Pelega dalaman biasanya digunakan dalam aplikasi perindustrian di mana pengudaraan langsung ke atmosfera boleh diterima dan kenaikan tekanan rendah tidak kritikal.
Jadual Pemilihan Pengawal Tekanan Perindustrian
Pengawal Selia Pengurang Tekanan
| Jenis / Siri | Gaya Operasi | Saiz Sambungan (NPS) | Julat Tekanan (bar / psig) | Salur Masuk Maks (bar / psig) | Kapasiti Maksimum | Media |
|---|---|---|---|---|---|---|
| 67C | Lakonan langsung | 1/4″ | 0 hingga 8.6 / 0 hingga 125 | 17.2 / 250 | 117 Nm³/j / 4,350 SCFH | Udara, Gas Proses, Gas |
| 67CS | Lakonan langsung | 1/4″ | 0 hingga 10.3 / 0 hingga 150 | 27.6 / 400 | 117 / 4,350 | Udara, Cecair, Gas Proses, Gas |
| 67D | Lakonan langsung | 1/2″ | 0 hingga 10.3 / 0 hingga 150 | 27.6 / 400 | 560 / 20,900 | Udara, Gas Proses, Gas |
| 1301 | Lakonan langsung | 1/4″ | 0.69 hingga 34.5 / 10 hingga 500 | 414 / 6,000 | 121 / 4,500 | Udara, Cecair, Gas Proses, Gas |
| MR95 | Lakonan langsung | 1/4″ hingga 2″ | 0.14 hingga 27.6 / 2 hingga 400 | 68.9 / 1,000 | 7,600 kg/j / 17,000 paun/j | Udara, Wap, Cecair, Gas Proses, Gas |
| SR5 | Lakonan langsung | 1/2″ hingga 3″ | 0.14 hingga 9.3 / 2 hingga 135 | 14.5 / 210 | 3,096 kg/j / 6,820 paun/j | Udara, Wap, Cecair, Gas Proses, Gas |
| 92B | Dikawal oleh juruterbang | 1″ hingga 4″ | 0.14 hingga 17.2 / 2 hingga 250 | 20.7 / 300 | 19,234 kg/j / 42,400 paun/j | Wap |
| 92S | Dikawal oleh juruterbang | 1″ hingga 6″ × 4″ | 0.14 hingga 17.2 / 2 hingga 250 | 20.7 / 300 | 20,457 kg/j / 45,100 paun/j | Wap |
| 92C | Dikawal oleh juruterbang | 1/2″ hingga 1″ | 0.34 hingga 17.2 / 5 hingga 250 | 20.7 / 300 | 1,633 kg/j / 3,600 paun/j | Wap, Cecair |
Pengawal Selia Pengurang Tekanan (Sambungan 1)
| Jenis / Siri | Gaya Operasi | Saiz Sambungan (NPS) | Julat Tekanan (bar / psig) | Salur Masuk Maks (bar / psig) | Kapasiti Maksimum | Media |
|---|---|---|---|---|---|---|

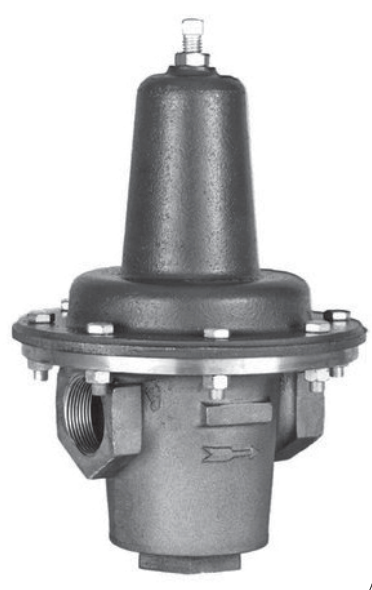

| 75A | Lakonan langsung | 1/2″ hingga 2-1/2″ | 1.4 hingga 5.5 / 20 hingga 80 | 13.8 / 200 | 984 l/min / 260 gpm | Cecair |

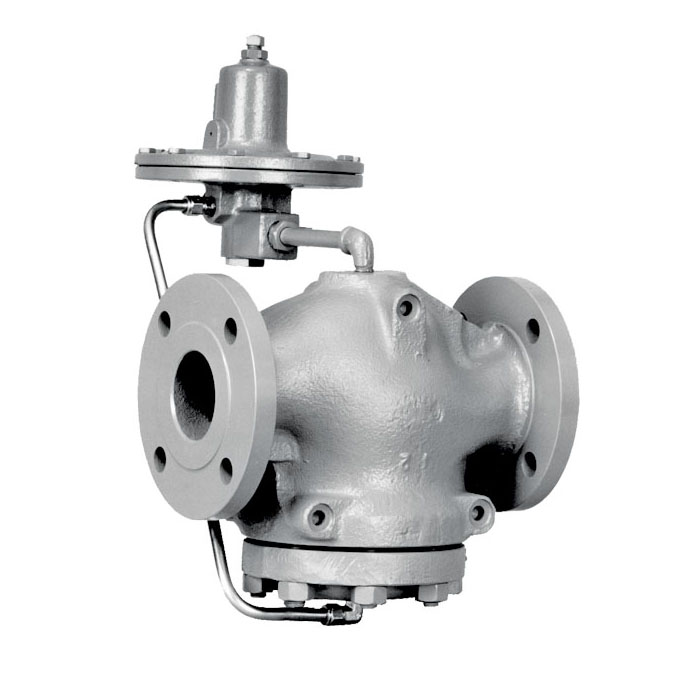

| 92W | Dikawal oleh juruterbang | 1″ hingga 4″ | 0.14 hingga 17.2 / 2 hingga 250 | 20.7 / 300 | 3,720 l/min / 960 gpm | Cecair |
| 627 | Lakonan langsung | 3/4″ hingga 2″ | 0.34 hingga 34.5 / 5 hingga 500 | 138 / 2,000 | 4,342 Nm³/j / 162,000 SCFH | Udara, Gas Proses, Gas |
| 627W | Lakonan langsung | 3/4″ hingga 2″ | 0.69 hingga 34.5 / 10 hingga 500 | 62.1 / 900 | 310 l/min / 82 gpm | Cecair |

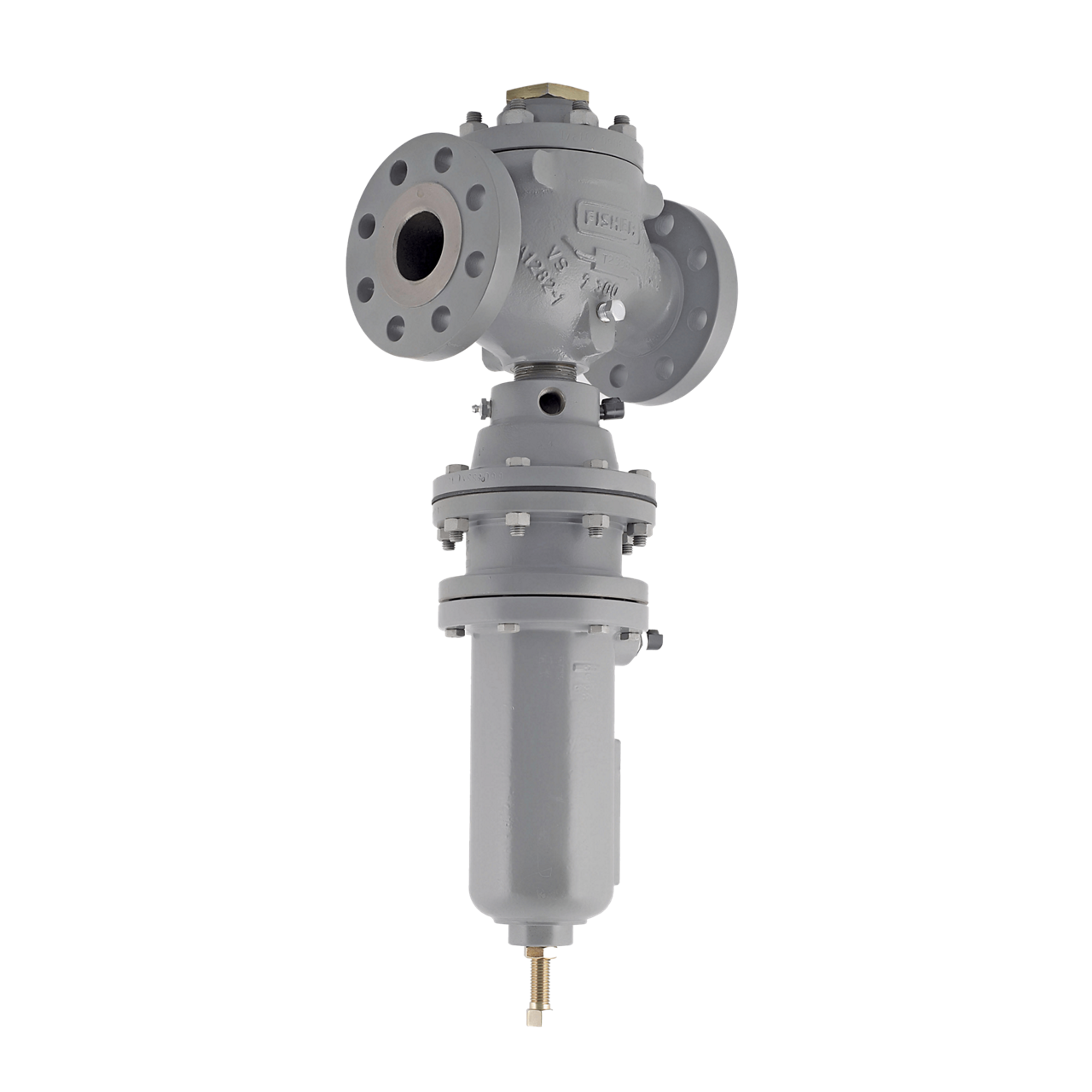

| MR105 | Lakonan langsung | 1″ hingga 4″ | 0.34 hingga 20.7 / 5 hingga 300 | 27.6 / 400 | 6,240 l/min / 1,650 gpm | Udara, Cecair, Gas Proses, Gas |

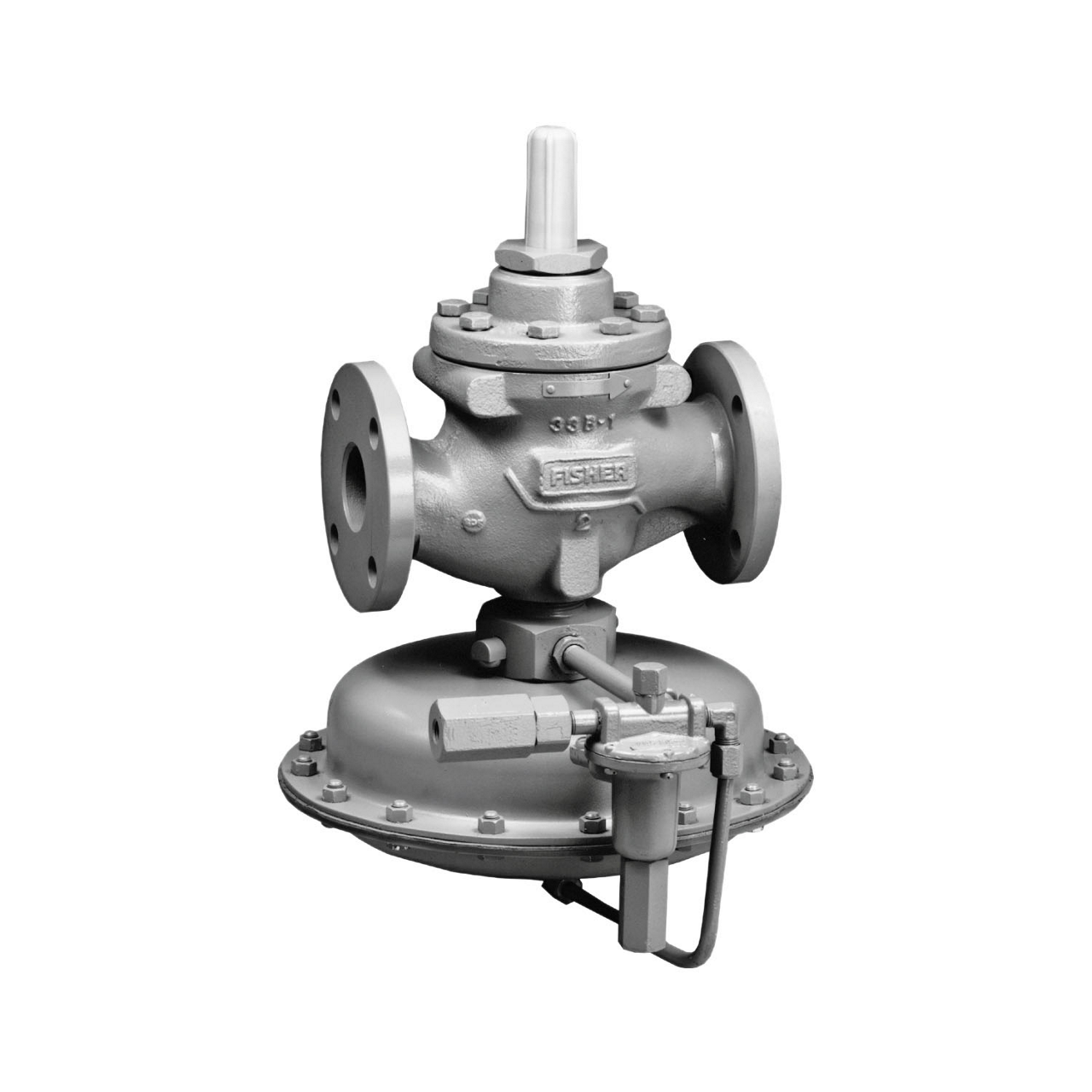

| 1098-EGR | Dikawal oleh juruterbang | 1″ hingga 12″ × 6″ | 0.01 hingga 20.7 / 4″ tandas hingga 300 | 27.6 / 400 | 45,170 l/min / 11,934 gpm | Udara, Meterai Nitrogen, Cecair, Gas Proses, Gas |

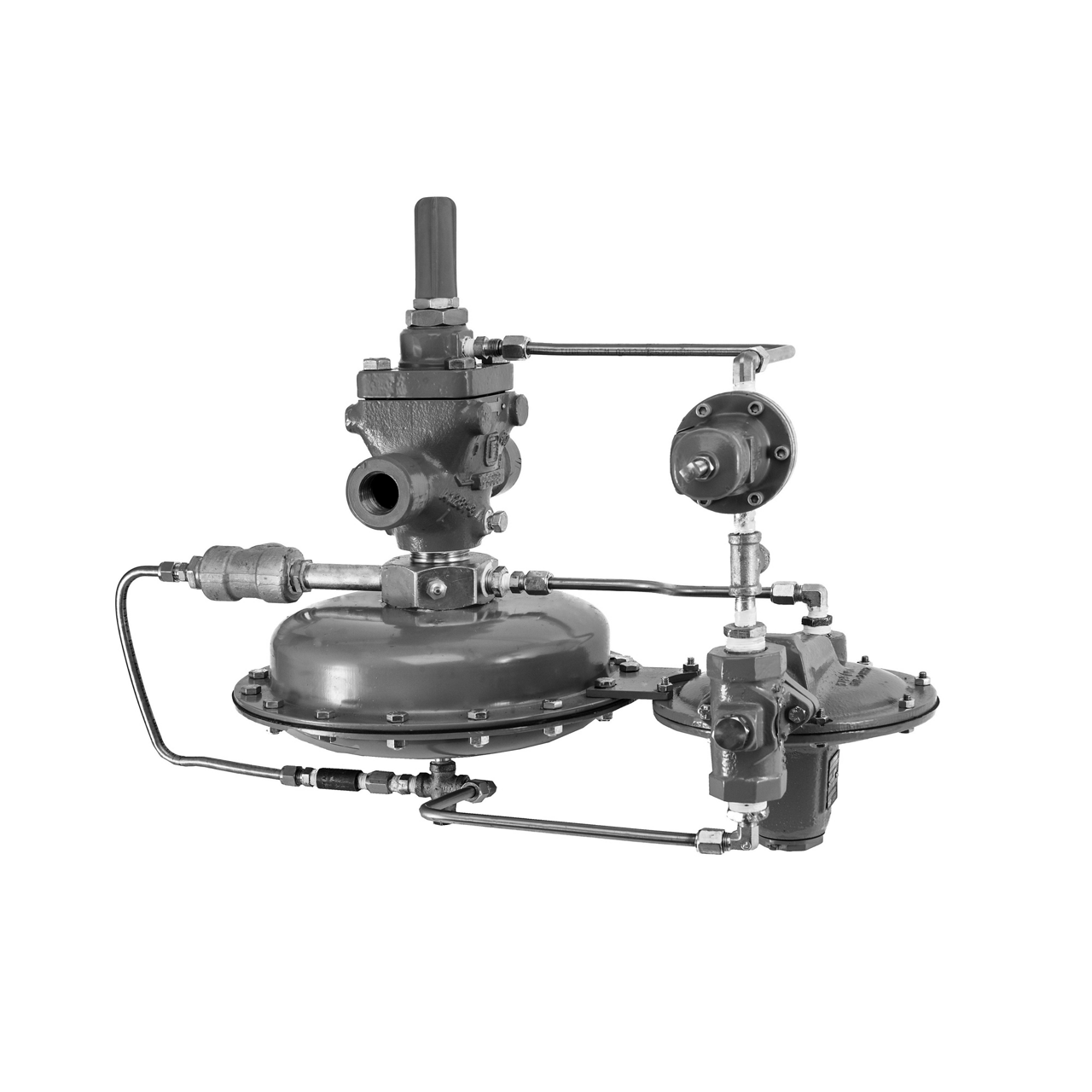

| 1190 | Dikawal oleh juruterbang | 1″ hingga 12″ × 6″ | 0.6 mbar hingga 0.48 / 0.25″ wc hingga 7 | 27.6 / 400 | 75,335 Nm³/j / 2,811,000 SCFH | Udara, Meterai Nitrogen, Gas Proses |

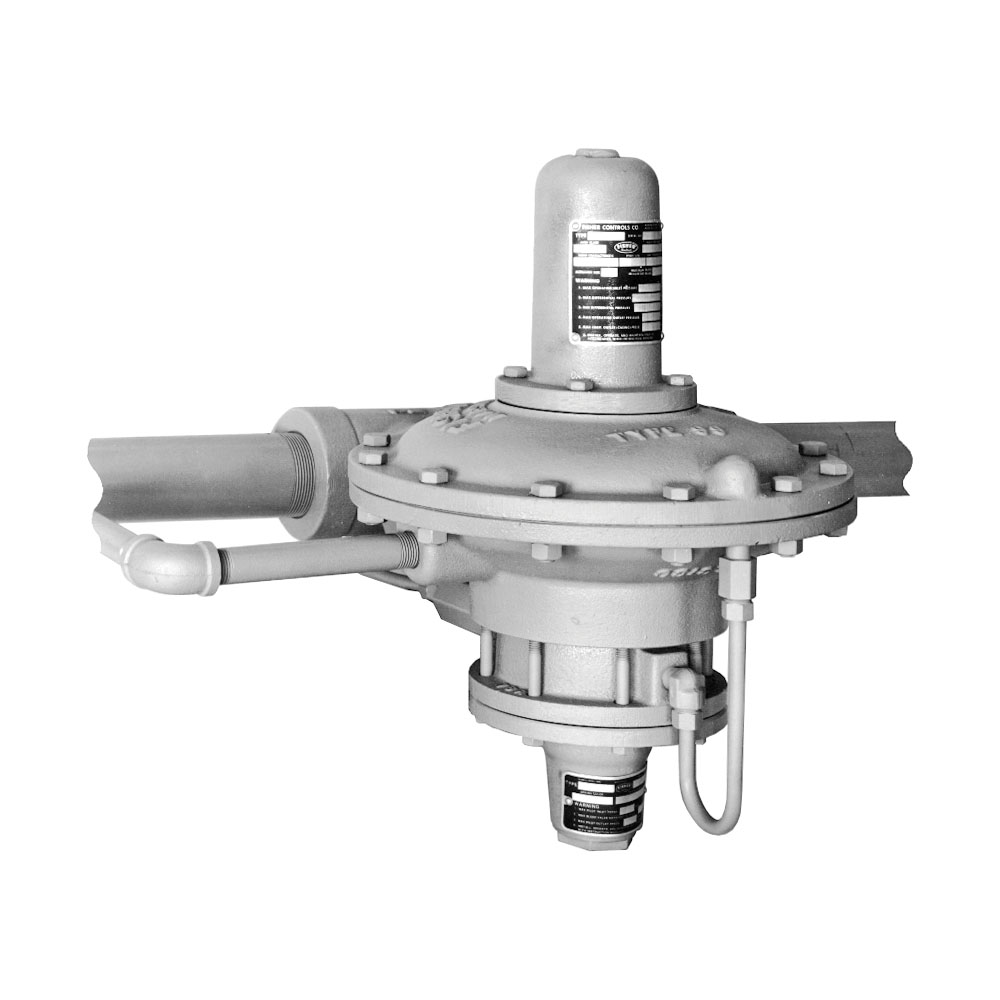

| 99 | Dikawal oleh juruterbang | 2 inci | 5 mbar hingga 6.9 / 2″ wc hingga 100 | 69.0 / 1,000 | 7,102 Nm³/j / 265,000 SCFH | Udara, Meterai Nitrogen, Gas Proses, Gas |
| 66 | Lakonan langsung | 2″ hingga 4″ | 5 mbar hingga 0.34 / 2″ wc hingga 5 | 0.69 / 10 | 1,313 Nm³/j / 49,000 SCFH | Udara, Meterai Nitrogen, Gas Proses, Gas |
Pengawal Selia Pengurang Tekanan (Sambungan 2)
| Jenis / Siri | Gaya Operasi | Saiz Sambungan (NPS) | Julat Tekanan (bar / psig) | Salur Masuk Maks (bar / psig) | Kapasiti Maksimum | Media |
|---|---|---|---|---|---|---|

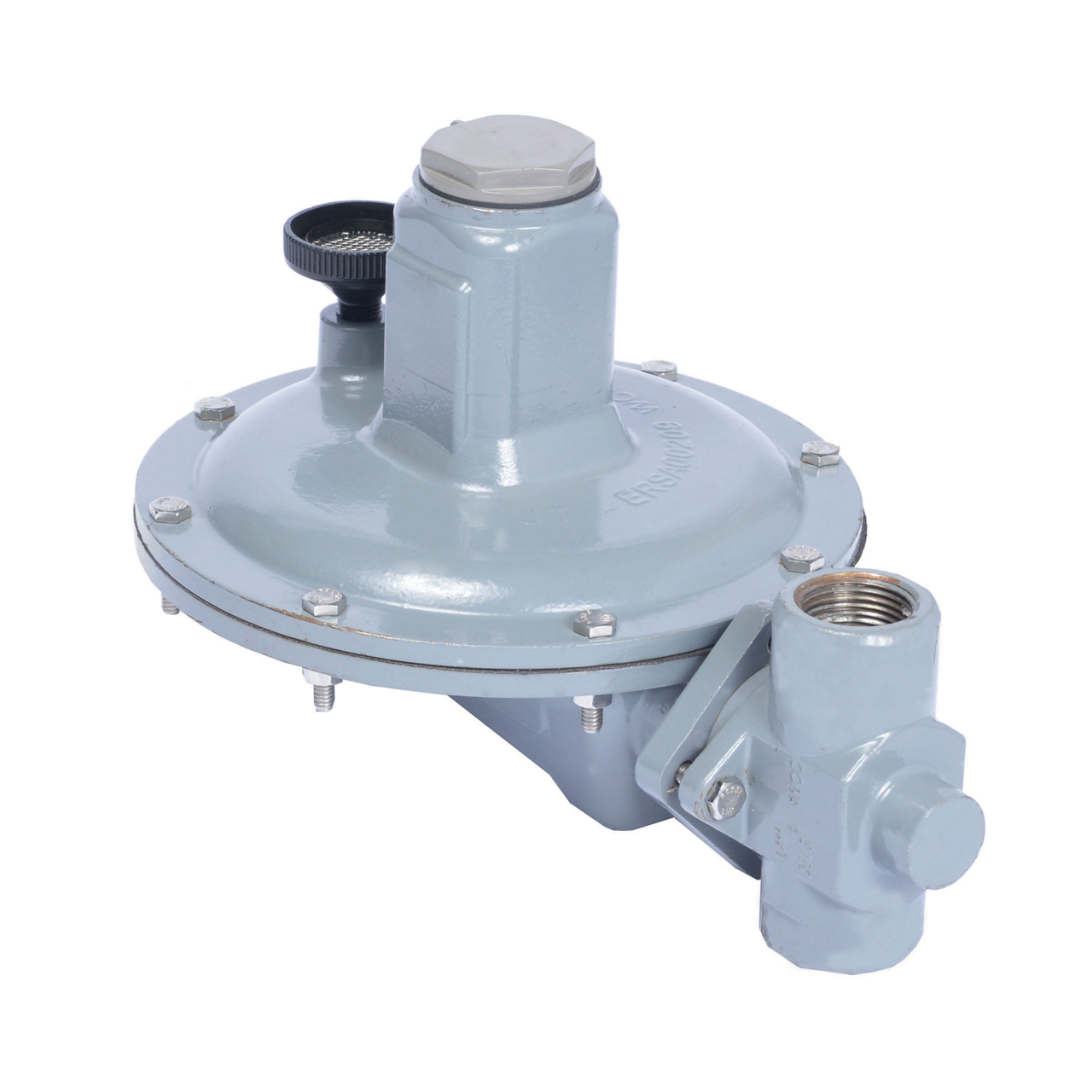

| T205 | Lakonan langsung | 3/4″ hingga 1″ | 2 mbar hingga 0.48 / 1″ wc hingga 7 | 13.8 / 200 | 346.2 Nm³/j / 12,919 SCFH | Udara, Meterai Nitrogen, Gas Proses, Gas |

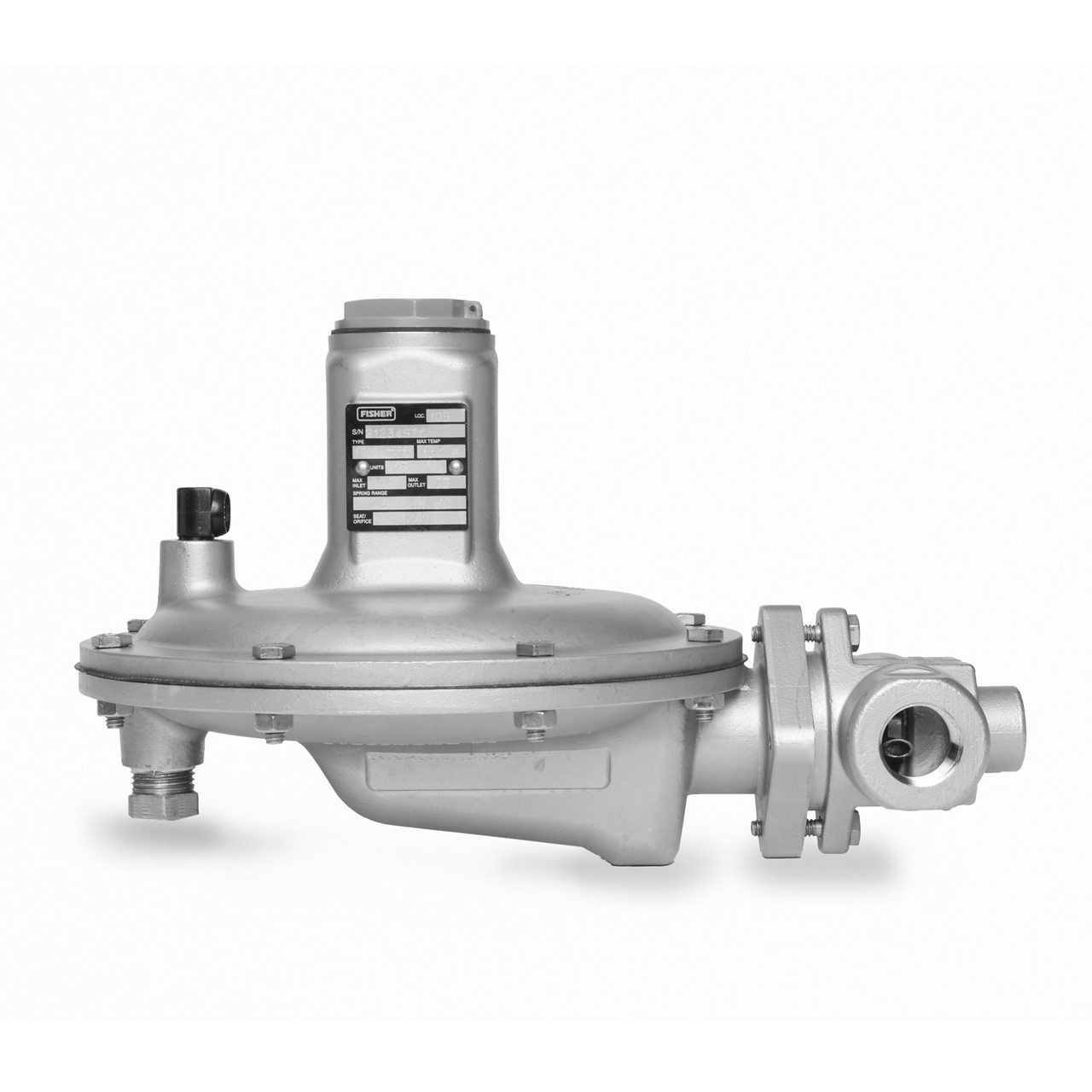

| T205B | Lakonan langsung | 3/4″ hingga 1″ | 2 mbar hingga 0.48 / 1″ wc hingga 7 | 13.8 / 200 | 498 Nm³/j / 18,568 SCFH | Selimut Tangki |

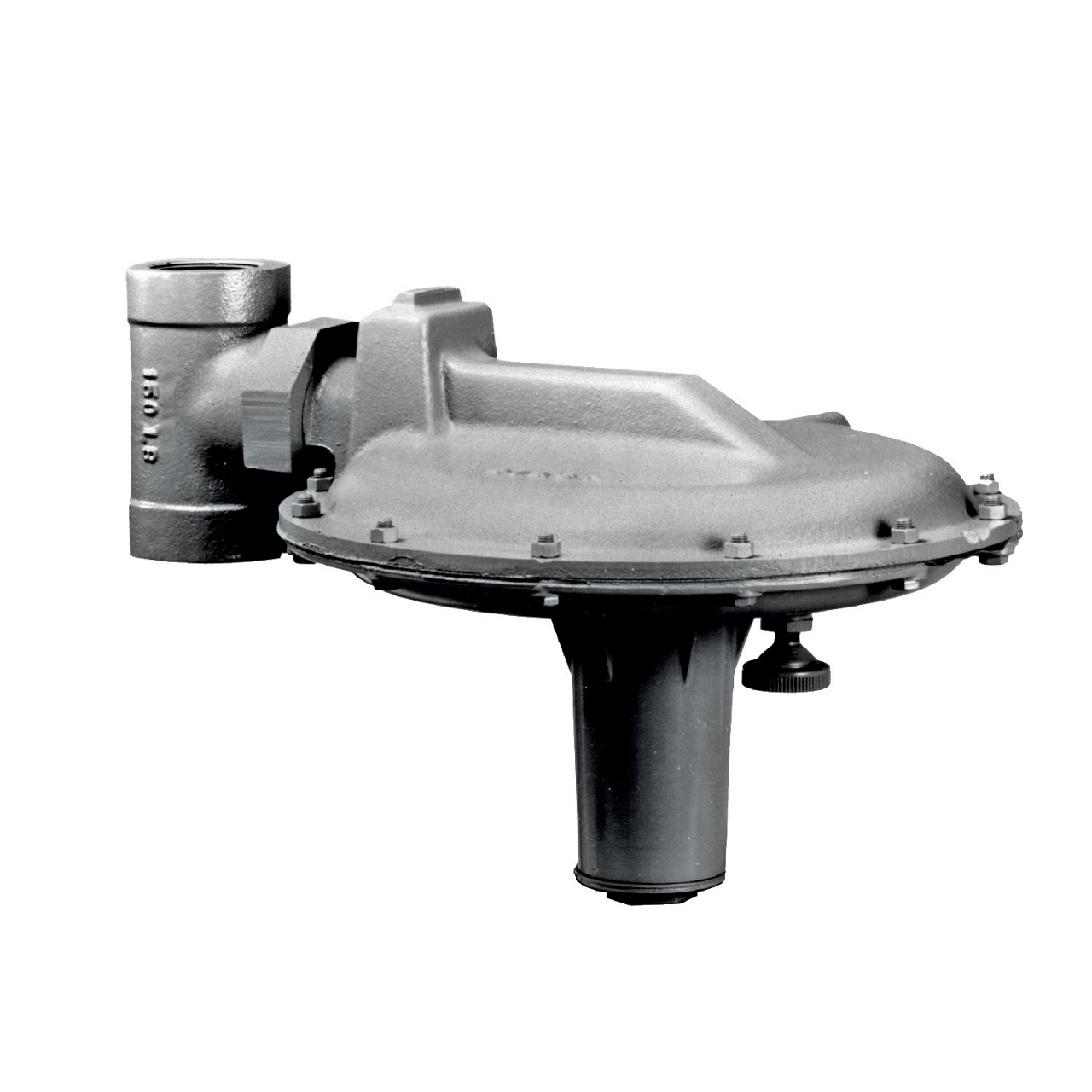

| Y692 | Lakonan langsung | 1-1/2″ hingga 2″ | 2 mbar hingga 0.69 / 1″ wc hingga 10 | 10.3 / 150 | 531 Nm³/j / 19,820 SCFH | Udara, Meterai Nitrogen, Gas Proses, Gas |

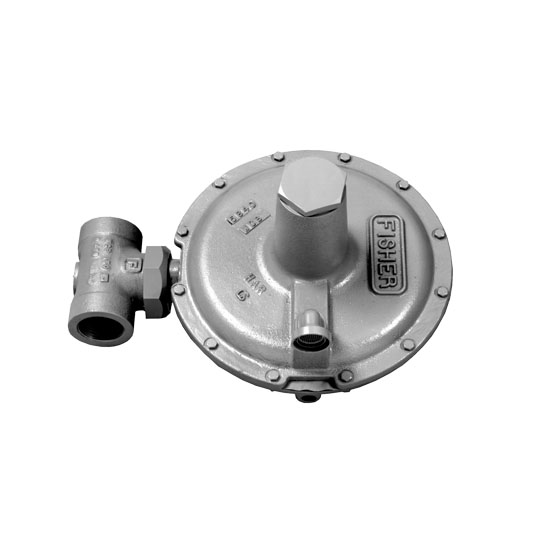

| Y693 | Lakonan langsung | 1-1/2″ hingga 2″ | 1 mbar hingga 0.69 / 0.5″ wc hingga 10 | 10.3 / 150 | 716 Nm³/j / 26,700 SCFH | Udara, Meterai Nitrogen, Gas Proses, Gas |
| 133 | Lakonan langsung | 2 inci | 5 mbar hingga 4.1 / 2″ wc hingga 60 | 10.3 / 150 | 4,556 Nm³/j / 170,000 SCFH | Udara, Meterai Nitrogen, Gas Proses, Gas |

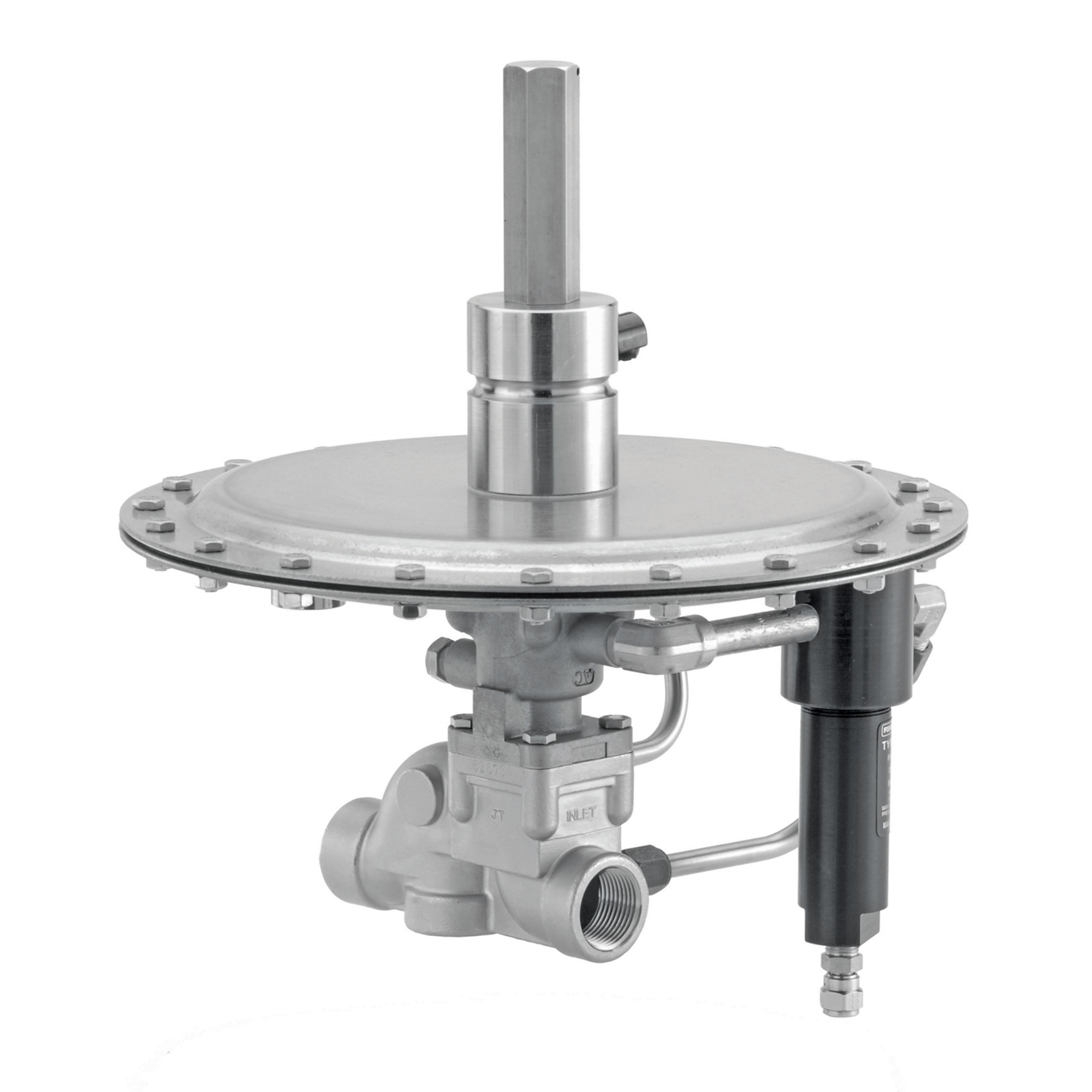

| ACE95 | Dikawal oleh juruterbang | 3/4″ hingga 2″ | -12 mbar hingga 0.1 / -5″ wc hingga 1.5 | 13.8 / 200 | 13,390 Nm³/j / 499,600 SCFH | Selimut Tangki |
| ACE95jr | Lakonan langsung | 1/2″ hingga 1″ | -12 mbar hingga 0.1 / -5″ wc hingga 1.5 | 13.8 / 200 | 89.2 Nm³/j / 3,330 SCFH | Selimut Tangki |
| ACE95sr | Dikawal oleh juruterbang | 2 inci | -12 mbar hingga 0.1 / -5″ wc hingga 1.5 | 13.8 / 200 | 13,390 Nm³/j / 499,600 SCFH | Selimut Tangki |
| ACE97 | Dikawal oleh juruterbang | Pad: 1/2″, 1, dan 2 Depad: 1 hingga 4″ |
Pad: 1 mbar hingga 0.15 / 0.5″ wc hingga 2.2 Depad: 10 mbar hingga 0.14 / 4″ wc hingga 2 |
13.8 / 200 | Pad: 13,389 / 499,600 Depad: 2846 / 106,200 |
Selimut Tangki |

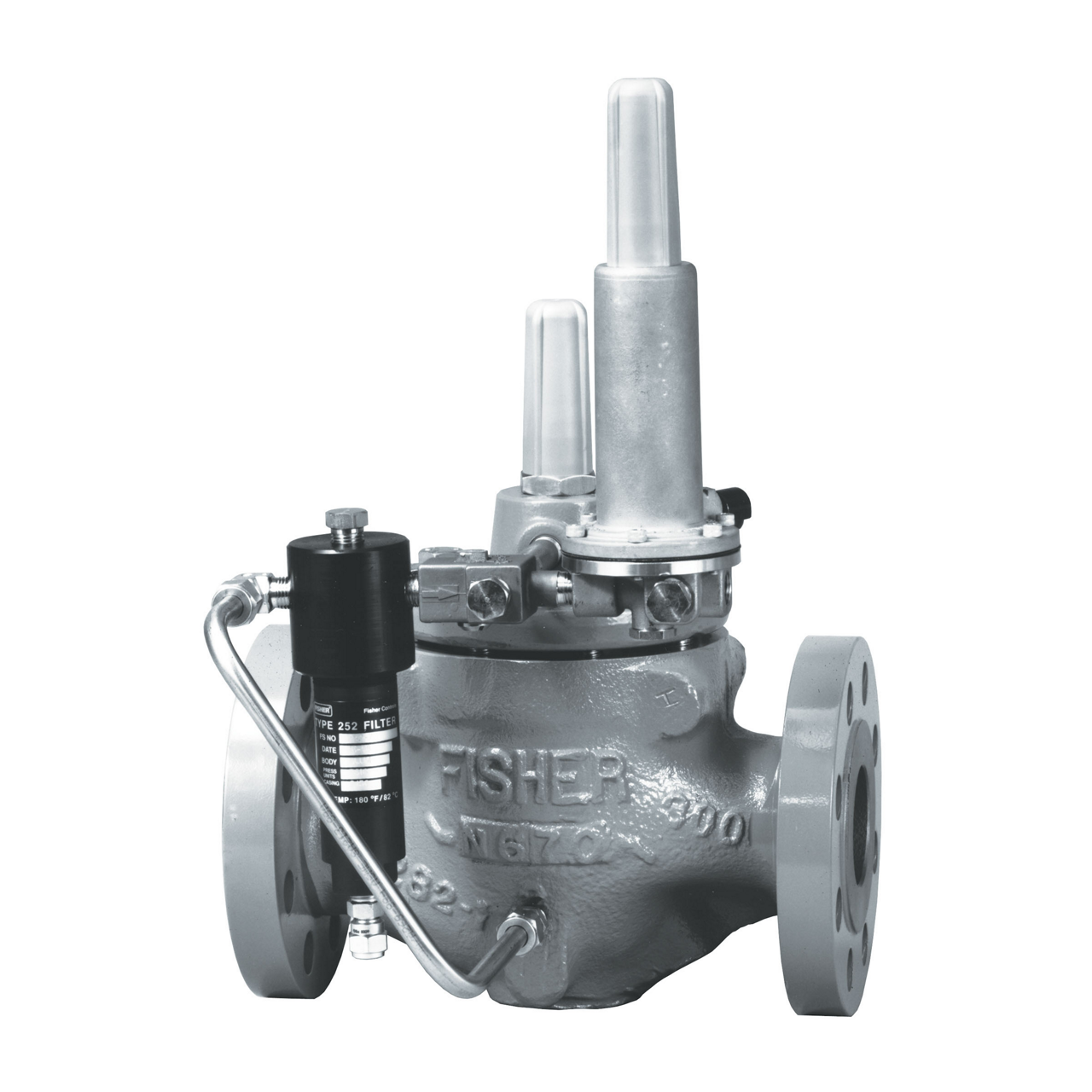

| EZR | Dikawal oleh juruterbang | 1″ hingga 8″ | 15 mbar hingga 69.0 / 6″ wc hingga 1000 | 103 / 1,500 | 700,498 / 26,138,000 | Udara, Gas Proses, Gas |
Pengawal Selia Pelega / Tekanan Belakang
| Jenis / Siri | Gaya Operasi | Saiz Sambungan (NPS) | Julat Tekanan (bar / psig) | Salur Masuk Maks (bar / psig) | Kapasiti Maksimum | Media |
|---|---|---|---|---|---|---|
| 299H | Dikawal oleh juruterbang | 1-1/4″ hingga 2″ | 9 mbar hingga 4.1 / 3.5″ wc hingga 60 | 12.1 / 175 | 2,898 Nm³/j / 108,120 SCFH | Udara, Gas Proses, Gas |
| LR125 | Dikawal oleh juruterbang | 1″ hingga 4″ | 1 hingga 10.3 / 15 hingga 150 | 20.7 / 300 | 7,769 l/min / 2,052 gpm | Cecair |
| LR128 | Dikawal oleh juruterbang | 1″ hingga 4″ | 2.4 hingga 25.9 / 35 hingga 375 | 31.0 / 450 | 12,748 l/min / 3,368 gpm | Cecair |

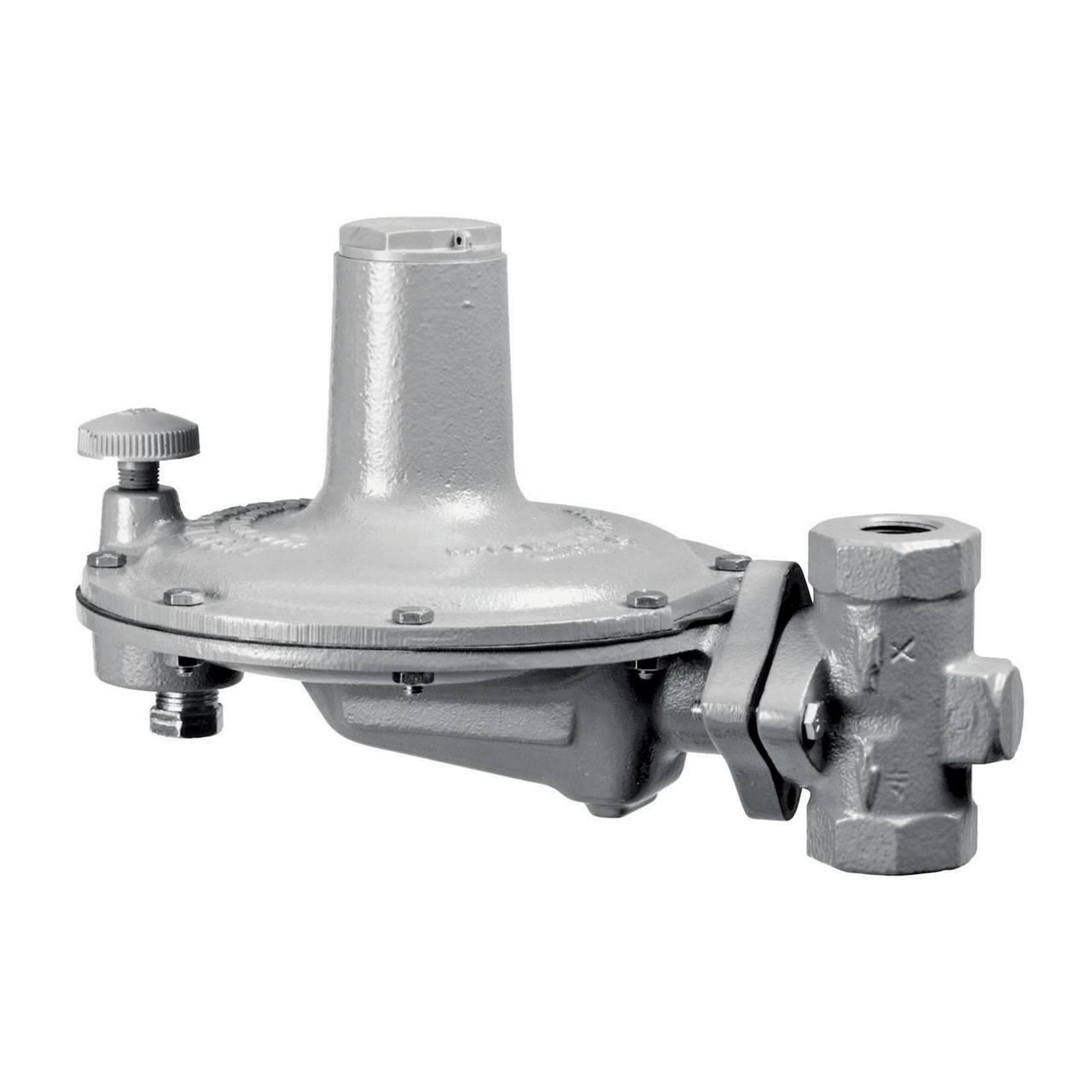

| Y600A | Lakonan langsung | 3/4″ hingga 1″ | 10 mbar hingga 0.48 / 4″ wc hingga 7 | 10.3 / 150 | 178 Nm³/j / 6,660 SCFH | Udara, Meterai Nitrogen, Gas Proses, Gas |
| CS800 | Lakonan langsung | 1-1/4″ hingga 2″ | 5 mbar hingga 0.69 / 2″ wc hingga 10 | 125 / 8.6 | 974 Nm³/j / 36,270 SCFH | Udara, Gas Proses, Gas |

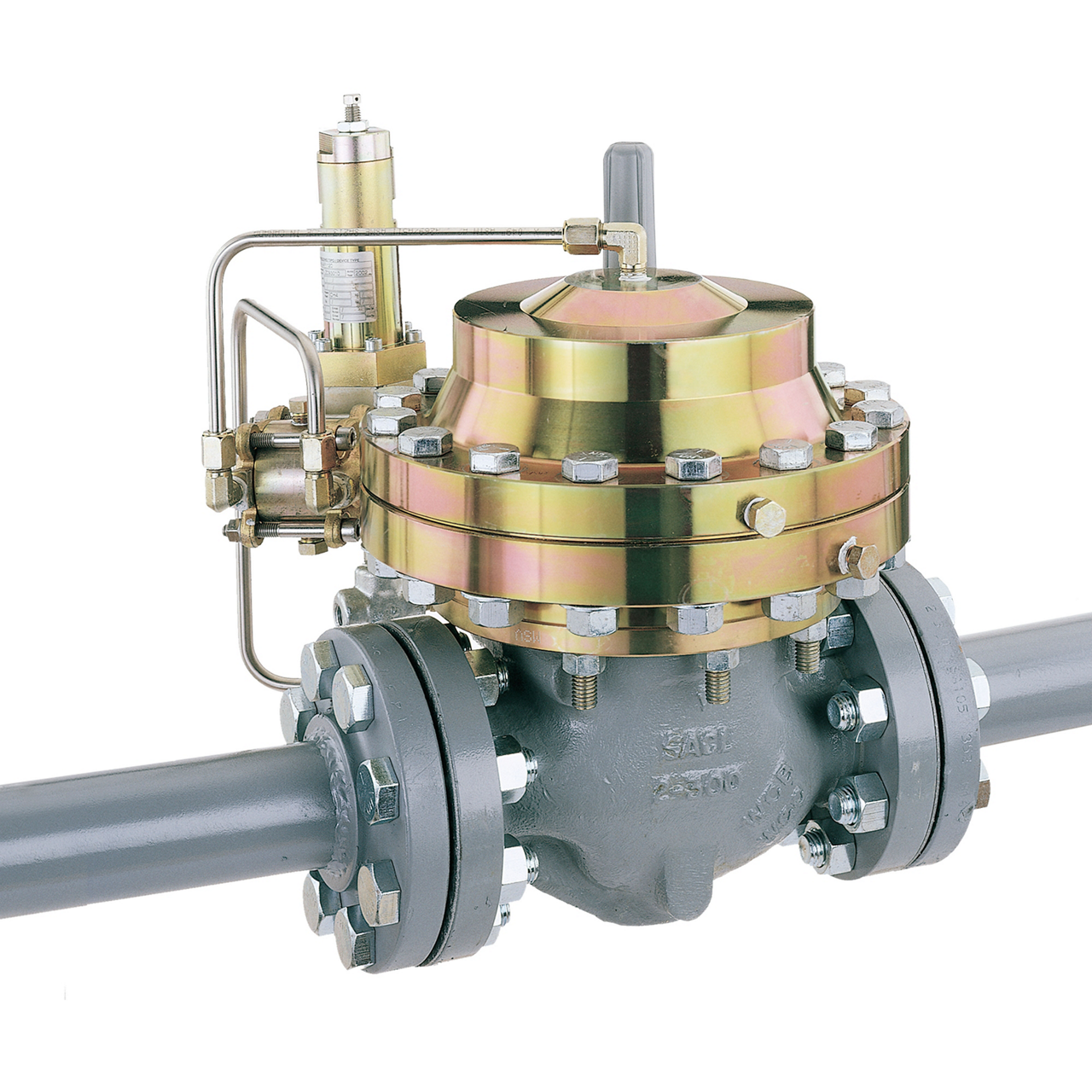

| EZH | Dikawal oleh juruterbang | 1″ hingga 4″ | 1 hingga 80 / 14.5 hingga 1,160 | 103 / 1,500 | 370,724 Nm³/j / 13,833,000 SCFH | Udara, Gas Proses, Gas |
| 630 | Lakonan langsung | 1″ hingga 2″ | 0.21 hingga 34.5 / 3 hingga 500 | 103 / 1,500 | 2,573 Nm³/j / 96,000 SCFH | Udara, Gas Proses, Gas |
| 289 | Dikawal oleh juruterbang | 1″ hingga 2″ | 0.21 hingga 34.5 / 3 hingga 500 | 103 / 1,500 | 2,573 Nm³/j / 96,000 SCFH | Udara, Gas Proses, Gas |

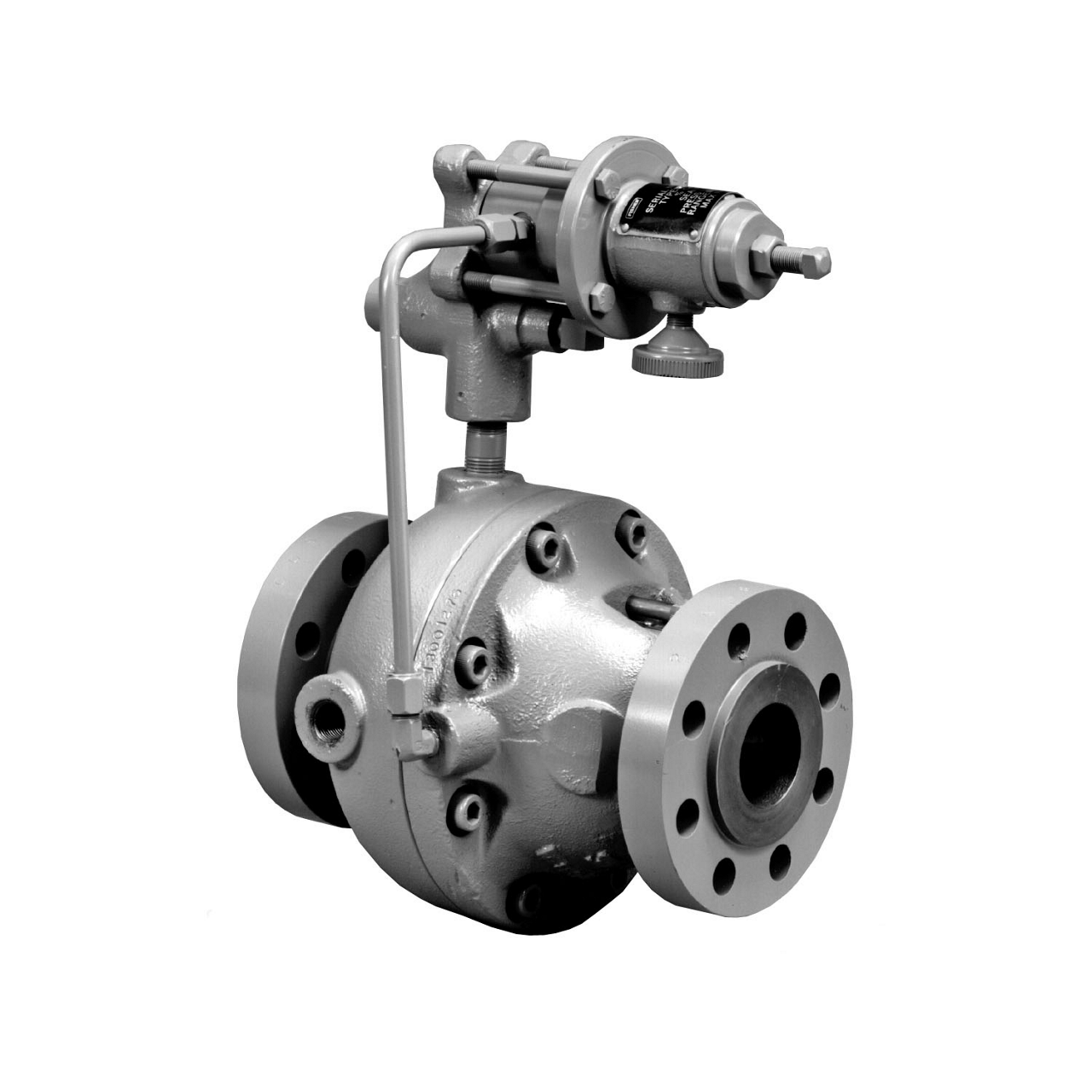

| 310A | Dikawal oleh juruterbang | 1″ hingga 4″ × 6″ | 0.69 hingga 48.3 / 10 hingga 700 | 103 / 1,500 | 567,356 / 21,170,000 | Udara, Gas Proses, Gas |
Pengawal Selia Pelega / Tekanan Belakang (Sambungan 1)
| Jenis / Siri | Gaya Operasi | Saiz Sambungan (NPS) | Julat Tekanan (bar / psig) | Salur Masuk Maks (bar / psig) | Kapasiti Maksimum | Media |
|---|---|---|---|---|---|---|

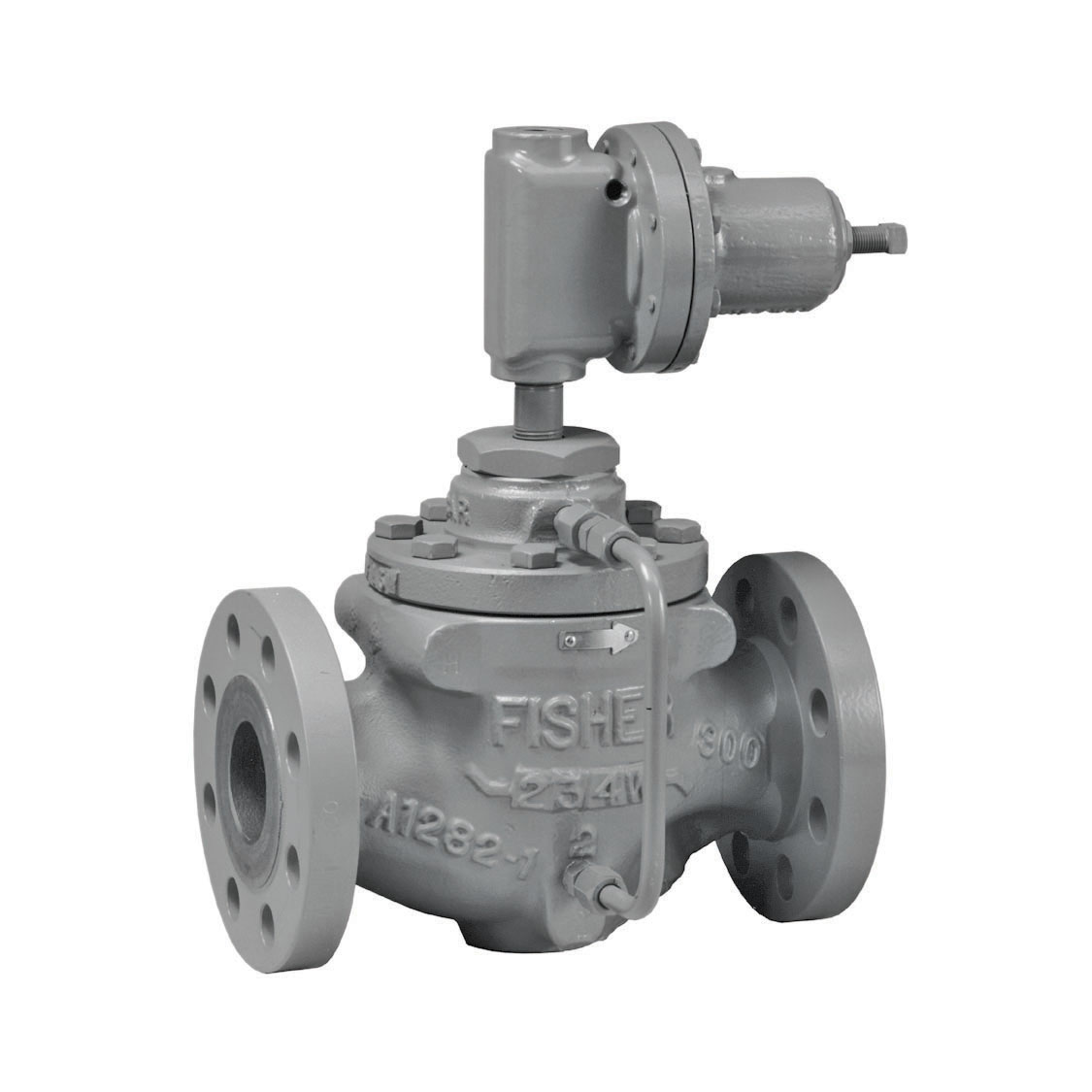

| 63EG-98HM | Dikawal oleh juruterbang | 2″ hingga 8″ × 6″ | 1 hingga 25.9 / 15 hingga 375 | 31.0 / 450 | 18,547 l/min / 4,900 gpm | Wap, Cecair |
| MR98 | Lakonan langsung | 1/4″ hingga 2″ | 0.14 hingga 25.9 / 2 hingga 375 | 27.6 / 400 | 1,150 l/min / 300 gpm | Udara, Wap, Cecair, Gas Proses, Gas |

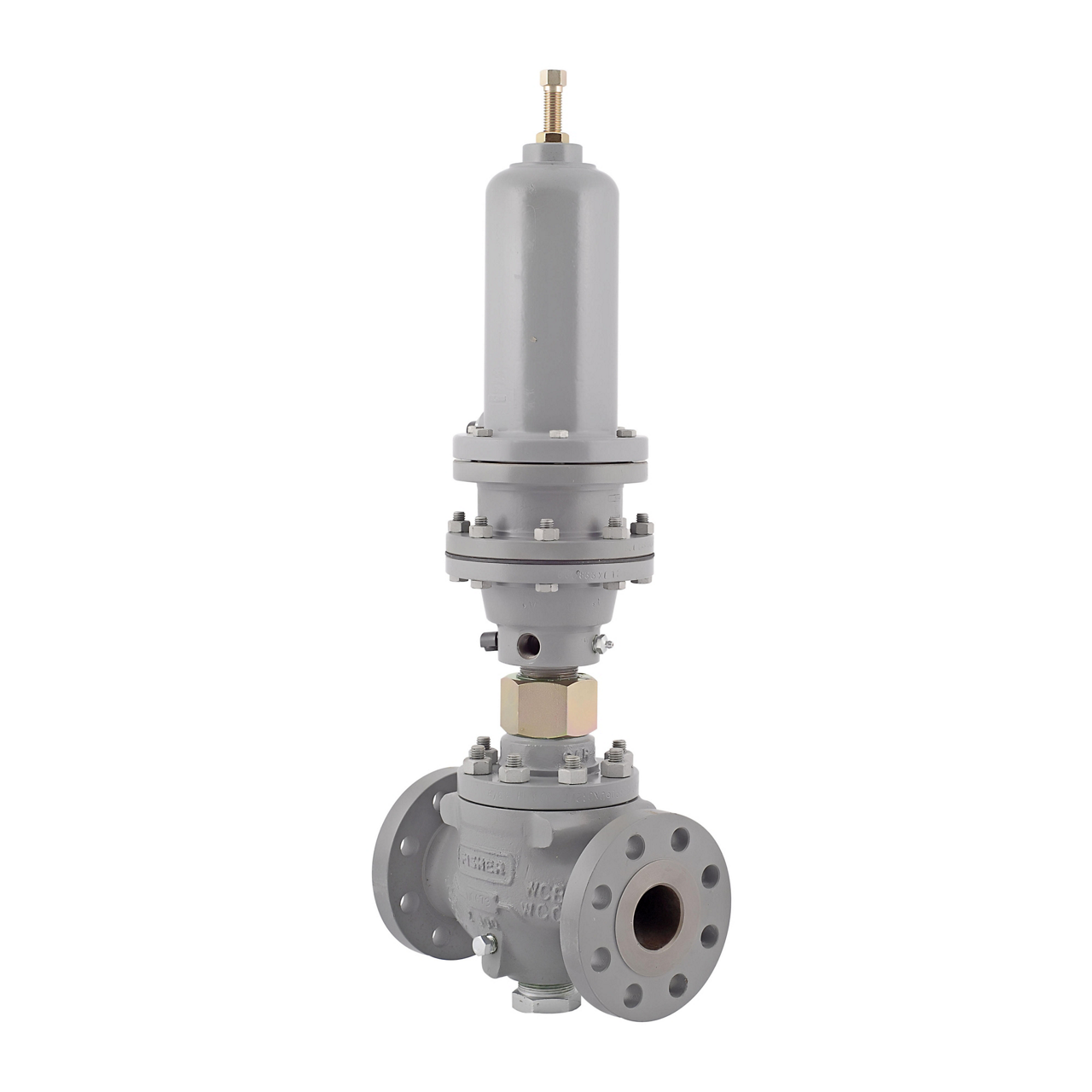

| MR108 | Lakonan langsung | 1″ hingga 4″ | 0.34 hingga 20.7 / 5 hingga 300 | 27.6 / 400 | 5,530 l/min / 1,460 gpm | Udara, Cecair, Gas Proses, Gas |
| SR8 | Lakonan langsung | 1/2″ hingga 3″ | 0.14 hingga 8.6 / 2 hingga 125 | 14.5 / 210 | 2,479 kg/j / 5,460 paun/j | Udara, Wap, Cecair, Gas Proses, Gas |
| 63EG | Dikawal oleh juruterbang | 1″ hingga 8″ × 6″ | 0.69 hingga 27.6 / 10 hingga 400 | 27.6 / 400 | 235,706 Nm³/j / 8,795,000 SCFH | Udara, Cecair, Gas Proses, Gas |
| 66R | Lakonan langsung | 2″ hingga 4″ | 5 mbar hingga 0.34 / 2″ wc hingga 5 | 0.55 / 8 | 3,082 Nm³/j / 115,000 SCFH | Udara, Meterai Nitrogen, Cecair, Gas Proses, Gas |

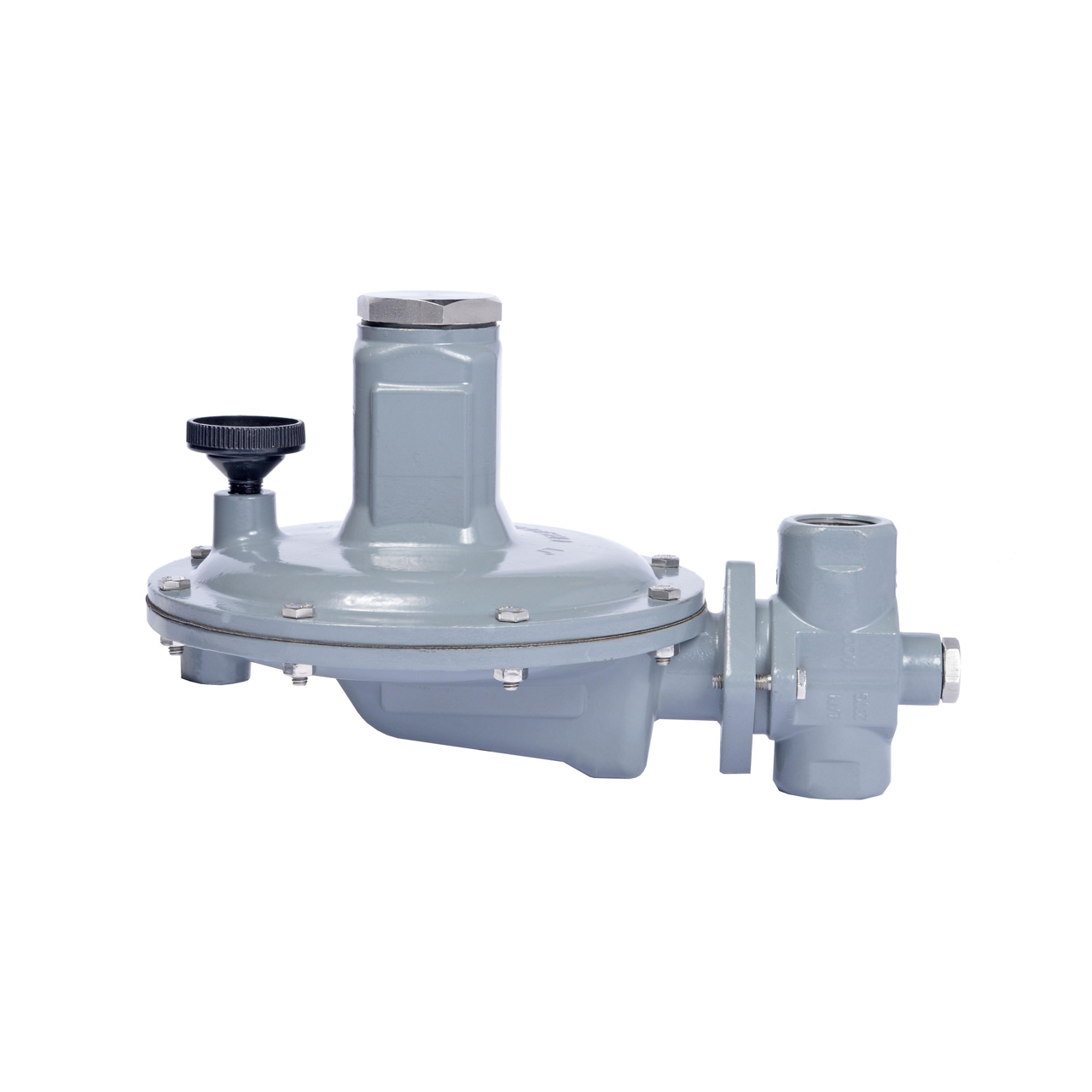

| T208 | Lakonan langsung | 3/4″ hingga 1″ | 5 mbar hingga 0.48 / 2″ wc hingga 7 | 5.2 / 75 | 61.3 Nm³/j / 2,286 SCFH | Udara, Meterai Nitrogen, Gas Proses |
| Y696 | Lakonan langsung | 1-1/2″ hingga 2″ | 5 mbar hingga 0.48 / 2″ wc hingga 7 | 1.0 / 15 | 351 Nm³/j / 13,100 SCFH | Udara, Meterai Nitrogen, Gas Proses |

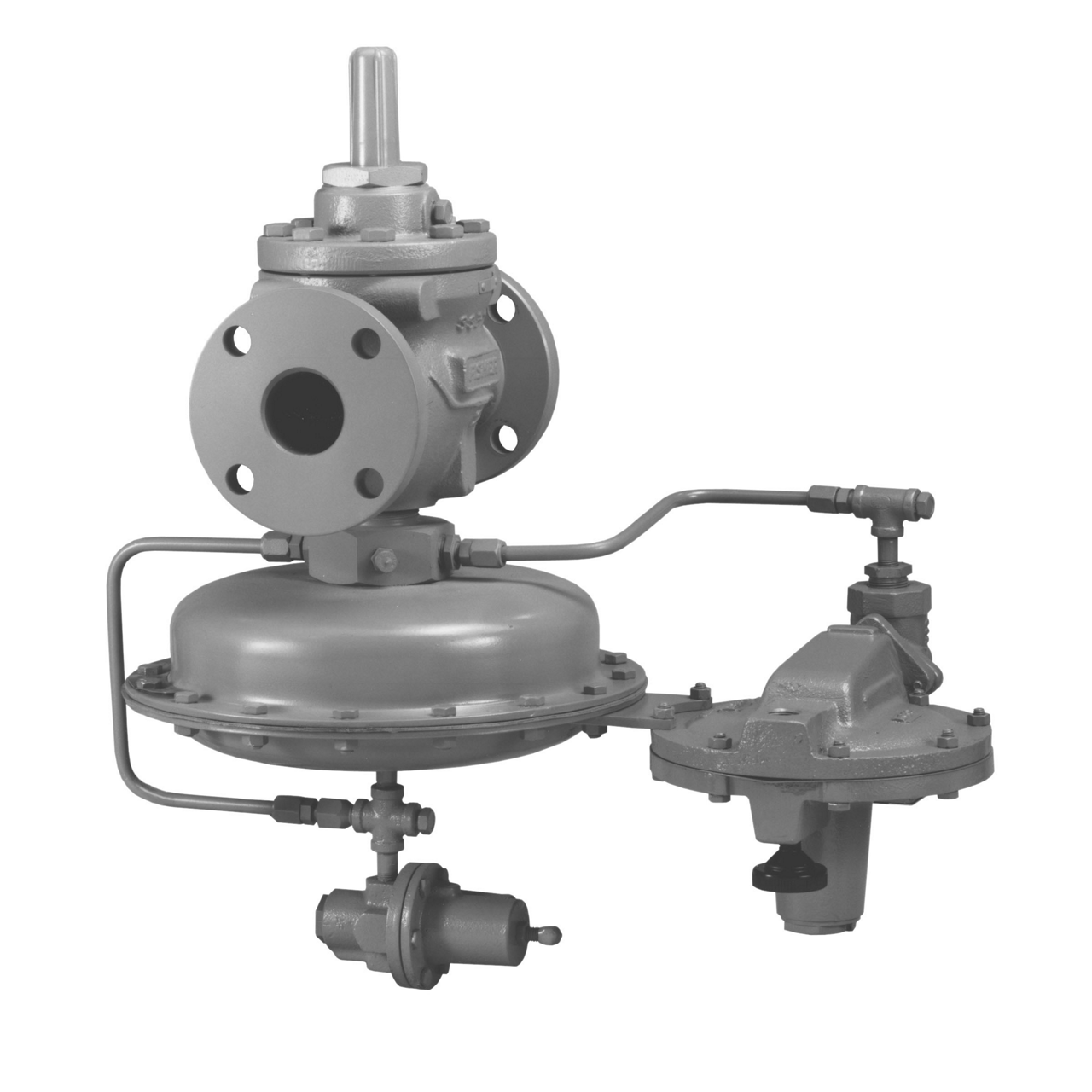

| 1290 | Dikawal oleh juruterbang | 1″ hingga 12″ × 6″ | 1 mbar hingga 0.48 / 0.5″ wc hingga 7 | 0.86 / 12.5 | 8,774 Nm³/j / 327,400 SCFH | Udara, Meterai Nitrogen, Gas Proses |
Pengawal Selia Pelega / Tekanan Belakang (Sambungan 2)
| Jenis / Siri | Gaya Operasi | Saiz Sambungan (NPS) | Julat Tekanan (bar / psig) | Salur Masuk Maks (bar / psig) | Kapasiti Maksimum | Media |
|---|---|---|---|---|---|---|
| 119 | Lakonan langsung | 3/4″ hingga 1-1/4″ | 0.21 hingga 4.1 / 3 hingga 60 | 10.3 / 150 | — | Udara |
| 167D | Lakonan langsung | 1/4″ hingga 1/2″ | 0.21 hingga 10.3 / 3 hingga 150 | 27.6 / 400 | — | Udara |
| 167DA | Lakonan langsung | 1/4″ hingga 1/2″ | 0.97 hingga 8.6 / 14 hingga 125 | 8.6 / 125 | — | Udara |
| 168 | Lakonan langsung | 1/4″ | 0.14 hingga 10.3 / 2 hingga 150 | 10.3 / 150 | — | Udara |
| T205VB | Lakonan langsung | 3/4″ hingga 1″ | 0 hingga 0.35 / 0 hingga 5 psig Vakum | 13.8 / 200 | 66 Nm³/j / 2,468 SCFH | Udara, Meterai Nitrogen, Gas Proses |
| Y692VB | Lakonan langsung | 1-1/2″ hingga 2″ | 3 mbar hingga 0.21 / 1″ wc hingga 3 | 2.1 / 30 | 67 Nm³/j / 2,500 SCFH | Udara, Meterai Nitrogen, Gas Proses |
| T208VR | Lakonan langsung | 3/4″ hingga 1″ | 0 hingga 0.88 / 0 hingga 12.8 | Vakum Penuh | 36.0 / 1,345 | Udara, Meterai Nitrogen, Gas Proses |
| Y696VR | Lakonan langsung | 1-1/2″ hingga 2″ | 3 mbar hingga 0.21 / 1″ wc hingga 3 | Vakum Penuh | 186 Nm³/j / 6,953 SCFH | Udara, Meterai Nitrogen, Gas Proses |
| 1808 | Dikawal oleh juruterbang | 2 inci | 0.21 hingga 8.6 / 3 hingga 125 | 10.3 / 150 | 7,986 / 298,000 | Udara, Cecair, Gas Proses, Gas |
Pengawal Selia Udara & Instrumen Gas
Pengawal selia udara dan gas instrumen merupakan alat kawalan tekanan perindustrian yang paling penting. Ia tidak memerlukan kuasa luaran, menjadikannya sesuai untuk lokasi terpencil dan kawasan berbahaya di mana peralatan elektrik terhad.

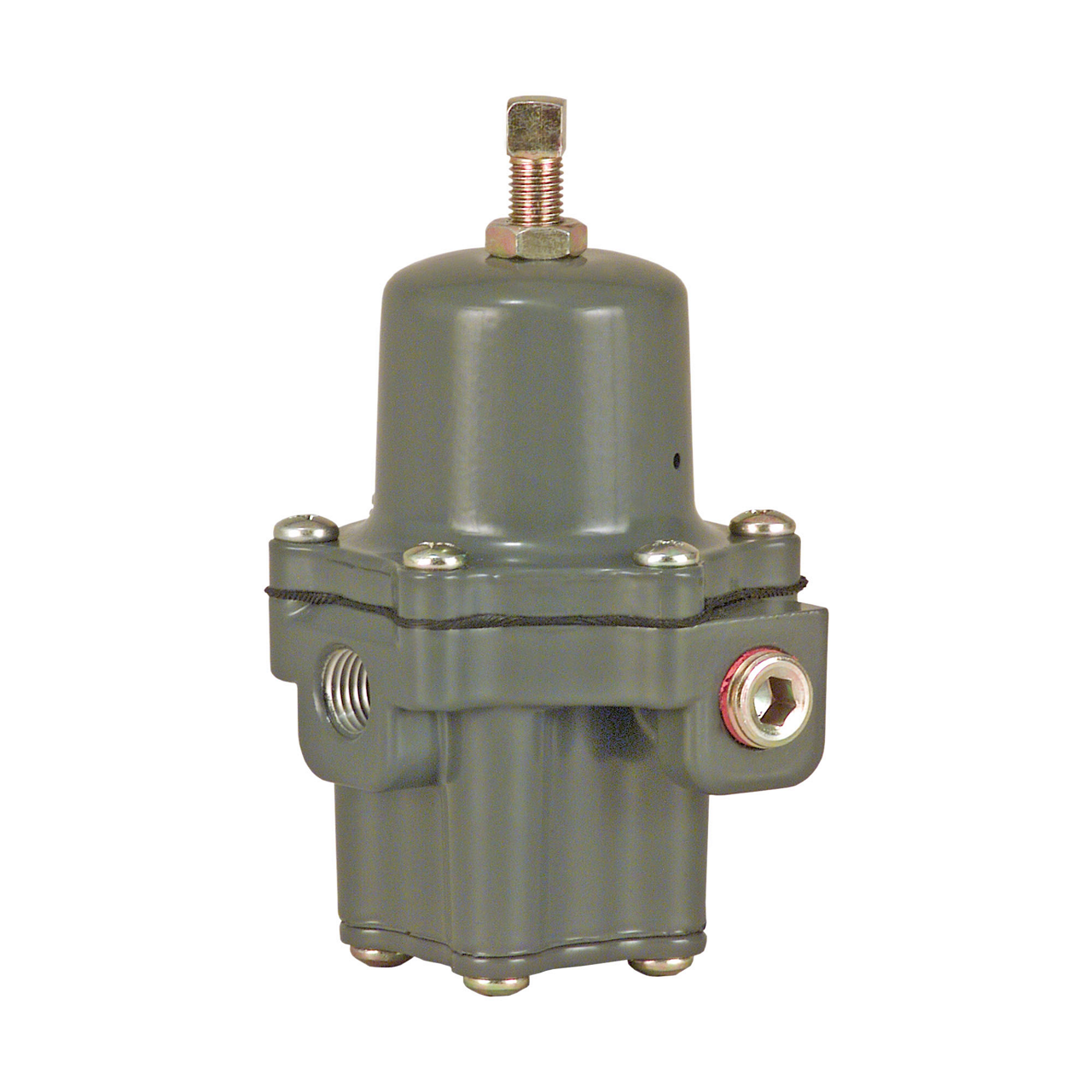

Siri Jenis 67C (Pengurangan Tekanan)
Jenis 67C ialah pengatur udara instrumen yang padat dan berketepatan tinggi yang direka untuk pengawal injap digital (DVC). Ia boleh dilengkapi dengan penapis 5 atau 40 mikron untuk melindungi instrumen. Reka bentuk pengudaraan pintar dan kalis bocornya mengurangkan penggunaan udara dan meningkatkan kebolehpercayaan sistem. Pilihan lain termasuk tolok tekanan saluran keluar, pembinaan suhu rendah dan konfigurasi pemasangan panel.
- Saiz badan: 1/4″ NPT
- Julat tekanan: 0 hingga 10.3 bar / 0 hingga 150 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 117 Nm³/j / 4,350 SCFH
- Operasi: Lakonan langsung
- Bahan: Aluminium dan keluli tahan karat

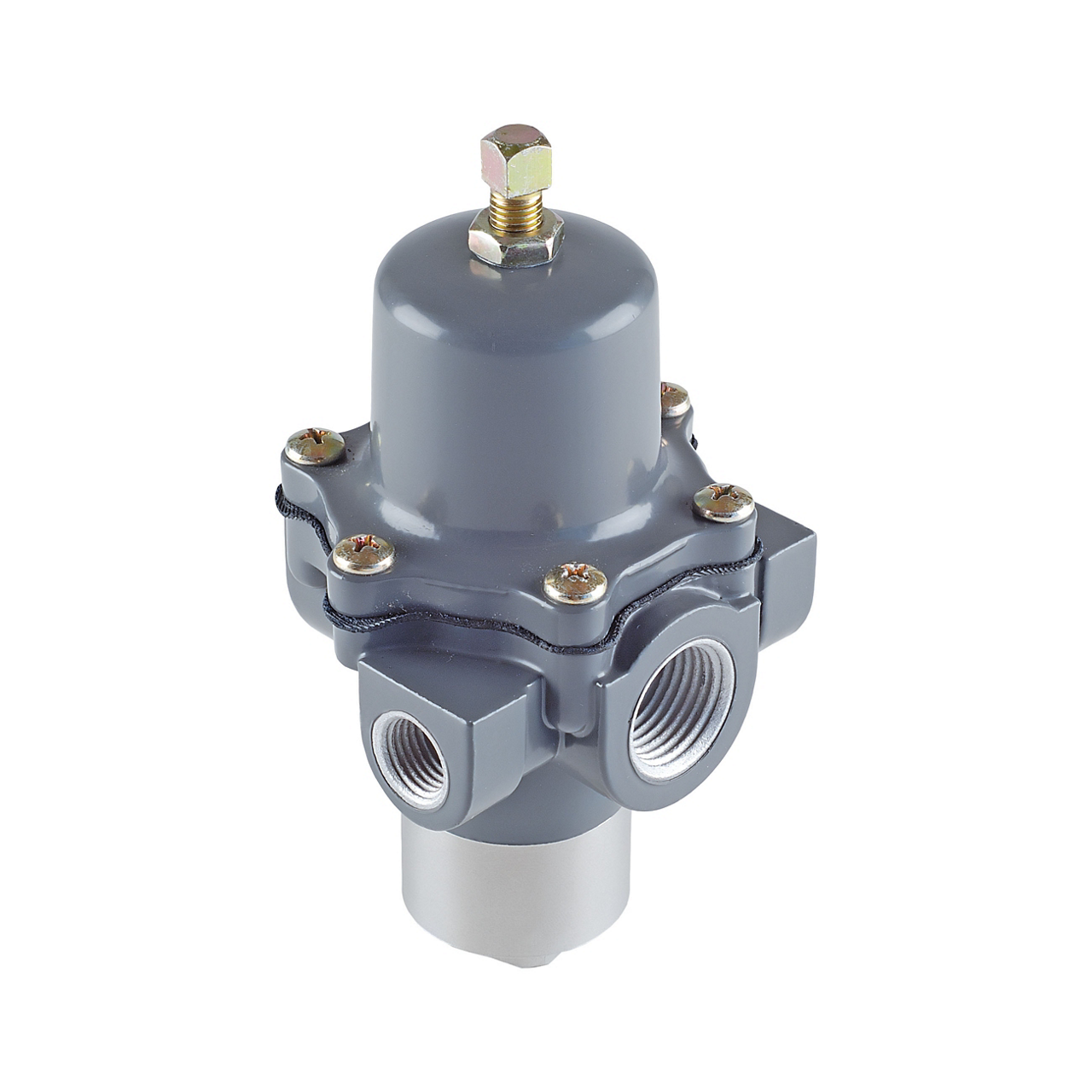

Siri Jenis 67D (Pengurangan Tekanan)
Jenis 67D menyediakan kawalan tekanan yang ekonomik dan tepat merentasi pelbagai aplikasi. Siri ini sesuai untuk penggerak kawalan injap besar dan penggerak injap berputar yang memerlukan bekalan udara berkapasiti tinggi.
- Saiz badan: 1/2″ NPT
- Julat tekanan: 0 hingga 10.3 bar / 0 hingga 150 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 560 Nm³/j / 20,900 SCFH
- Operasi: Lakonan langsung
- Bahan: Aluminium dan keluli tahan karat

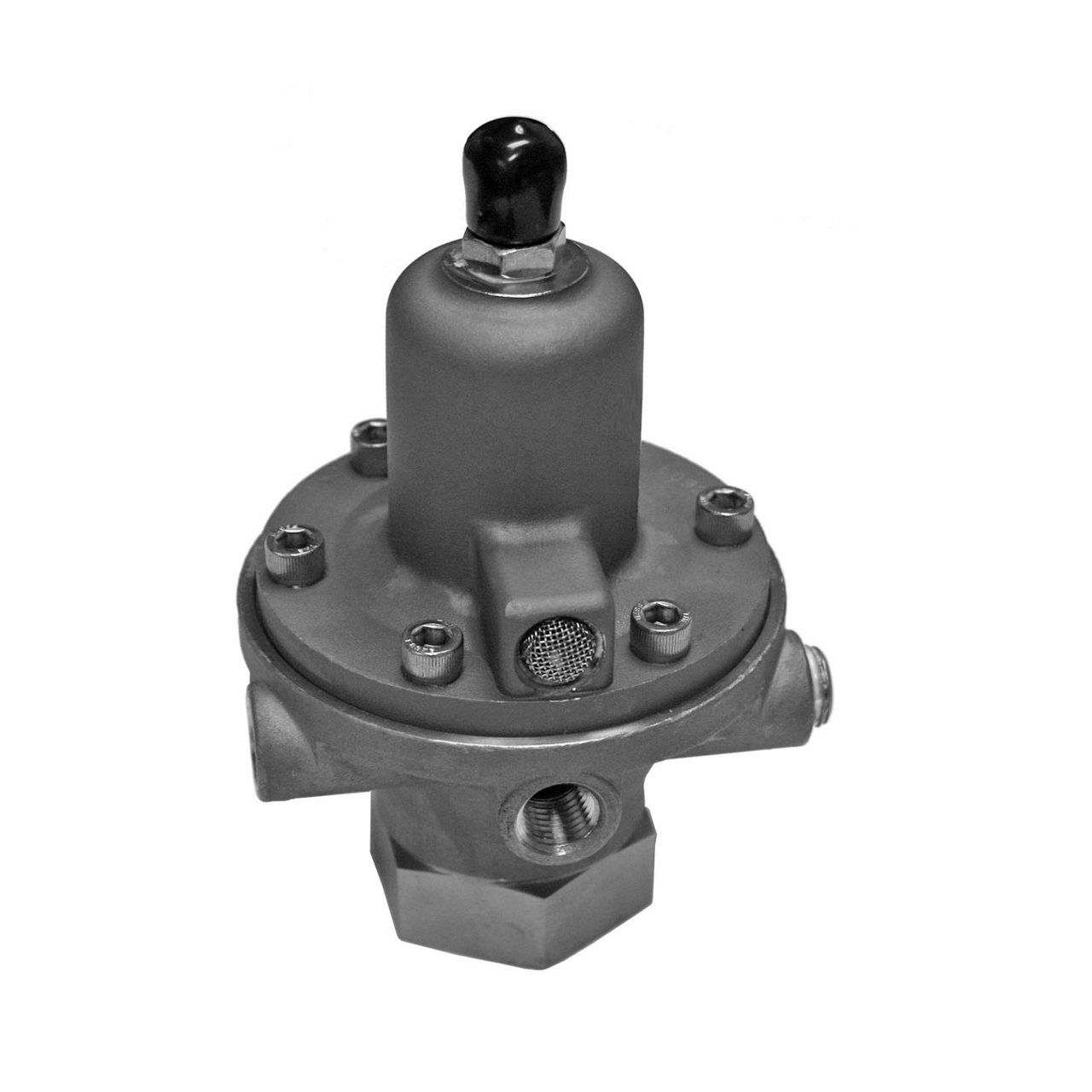

Siri Jenis 1301 (Pengurangan Tekanan)
Pengatur tekanan tinggi untuk bekalan udara instrumen:
- Saiz badan: 1/4″ NPT
- Julat tekanan: 0.69 hingga 34.5 bar / 10 hingga 500 psig
- Tekanan masuk maksimum: 414 bar / 6,000 psig
- Kapasiti maksimum: 121 Nm³/j / 4,500 SCFH
- Operasi: Lakonan langsung
- Bahan: Loyang dan keluli tahan karat

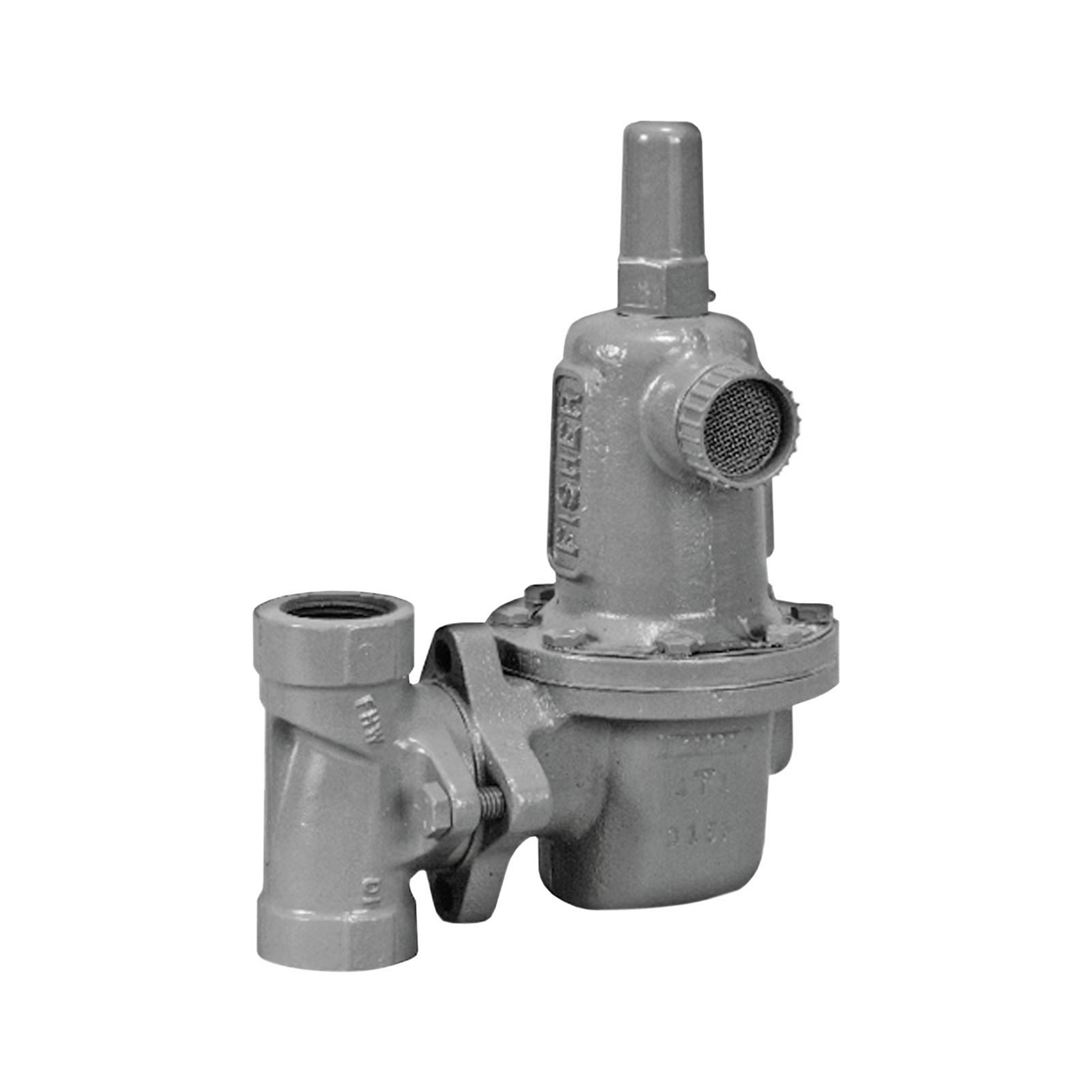

Siri Jenis 627 (Pengurangan Tekanan)
Pengawal selia kendalian langsung untuk sistem tekanan rendah dan tinggi. Aplikasi udara biasa termasuk bekalan udara instrumen:
- Saiz badan: NPT 3/4″, 1″, dan 2″
- Julat tekanan: 0.34 hingga 34.5 bar / 5 hingga 500 psig
- Tekanan masuk maksimum: 138 bar / 2,000 psig
- Kapasiti maksimum: 4,342 Nm³/j / 162,000 SCFH
- Operasi: Lakonan langsung
- Bahan: Besi mulur, keluli dan keluli tahan karat
Populariti 627 berpunca daripada reka bentuknya yang ringkas — kurang bahagian bermakna kurang mod kegagalan. Juruteknik lapangan boleh membina semula 627 dalam masa kurang daripada 30 minit dengan alatan tangan asas. Untuk kajian yang lebih mendalam, lihat kami manual teknikal 627 yang lengkap.

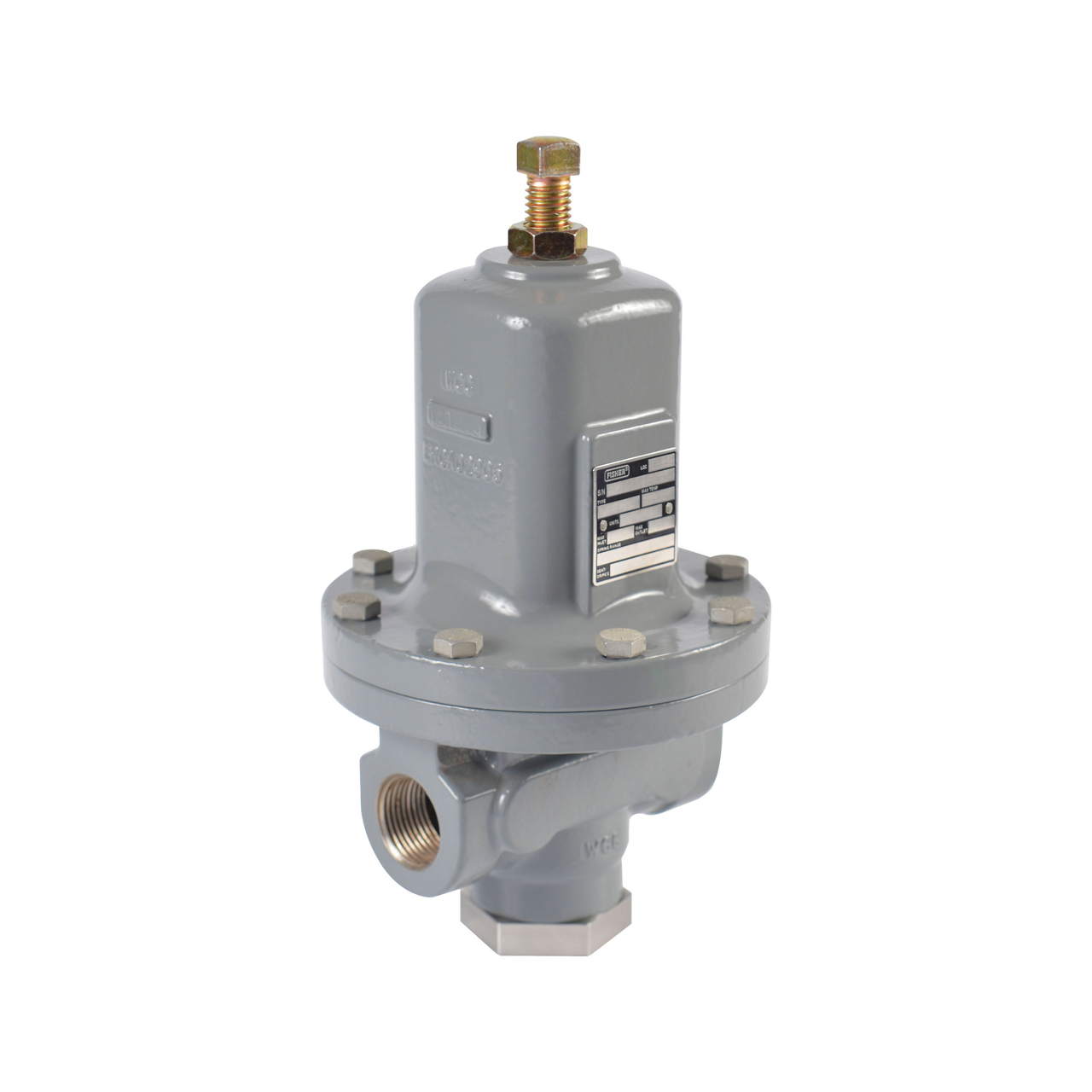

Jenis Siri MR95 (Pengurangan Tekanan)
Pengatur kendalian langsung berkapasiti besar yang padat untuk aplikasi kawalan tekanan yang mencabar. Aplikasi tipikal termasuk bekalan udara instrumen penggerak besar, peralatan ujian dan pengagihan gas. Juga tersedia untuk kawalan tekanan pembezaan, suhu tinggi dan perkhidmatan tekanan tinggi:
- Saiz badan: NPT 1/4″ hingga 2″
- Julat tekanan: 0.14 hingga 27.6 bar / 2 hingga 400 psig
- Tekanan masuk maksimum: 68.9 bar / 1,000 psig
- Kapasiti maksimum: 13,668 Nm³/j / 510,000 SCFH (gas); 1,500 l/min / 397 gpm (cecair)
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Hastelloy C, dan Monel

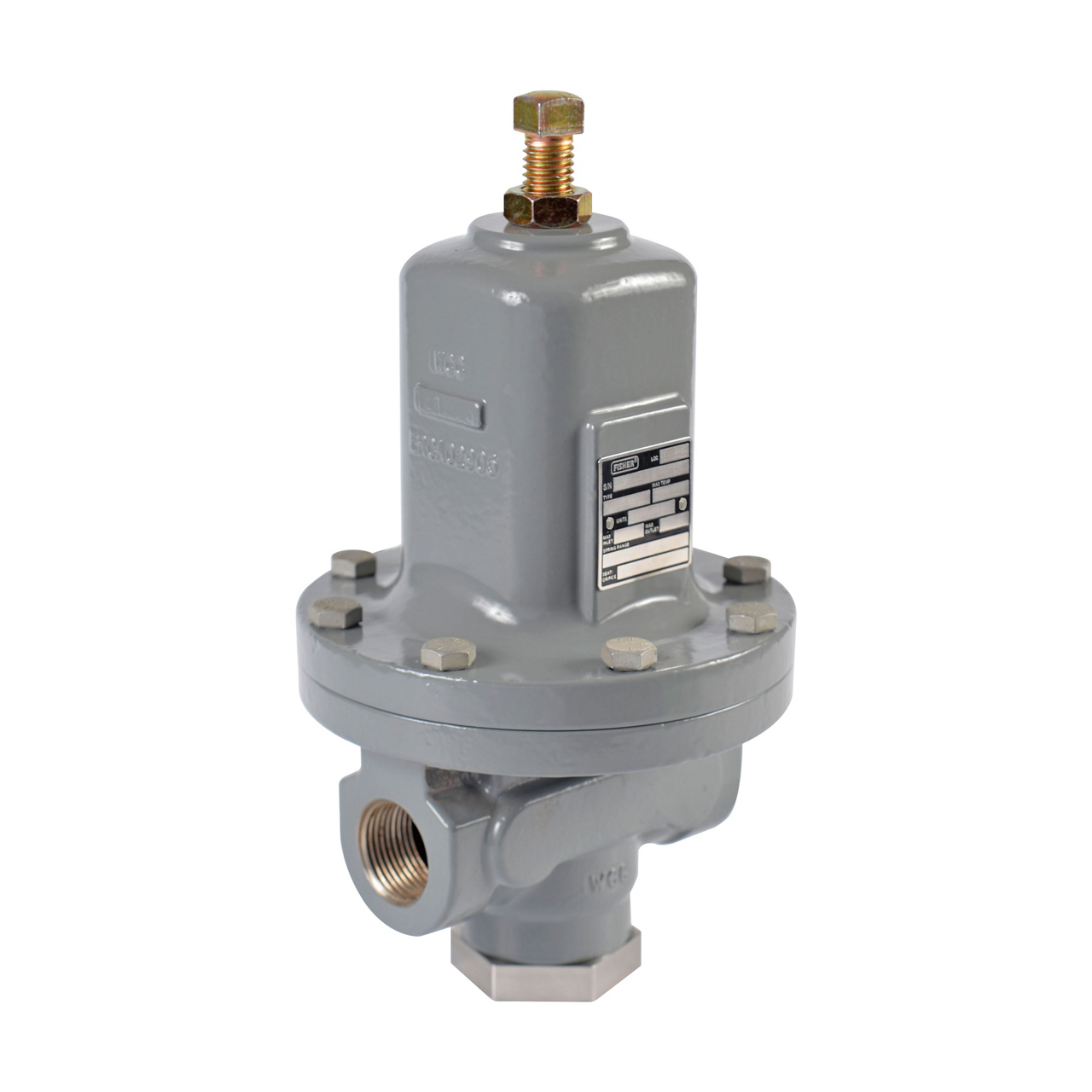

Jenis Siri MR98 (Lega / Tekanan Belakang)
Digunakan secara meluas untuk aplikasi tekanan balik/pelepasan gas menghakis dan gas suhu rendah. Mempunyai pilihan pembinaan talian kawalan jauh, kawalan tekanan pembezaan dan tekanan tinggi:
- Saiz badan: NPT 1/4″ hingga 2″
- Julat tekanan: 0.14 hingga 25.9 bar / 2 hingga 375 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 5,510 Nm³/j / 206,000 SCFH (gas); 1,150 l/min / 300 gpm (cecair)
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Monel, dan Hastelloy C
Untuk maklumat lanjut, sila lihat Spesifikasi teknikal MR98.

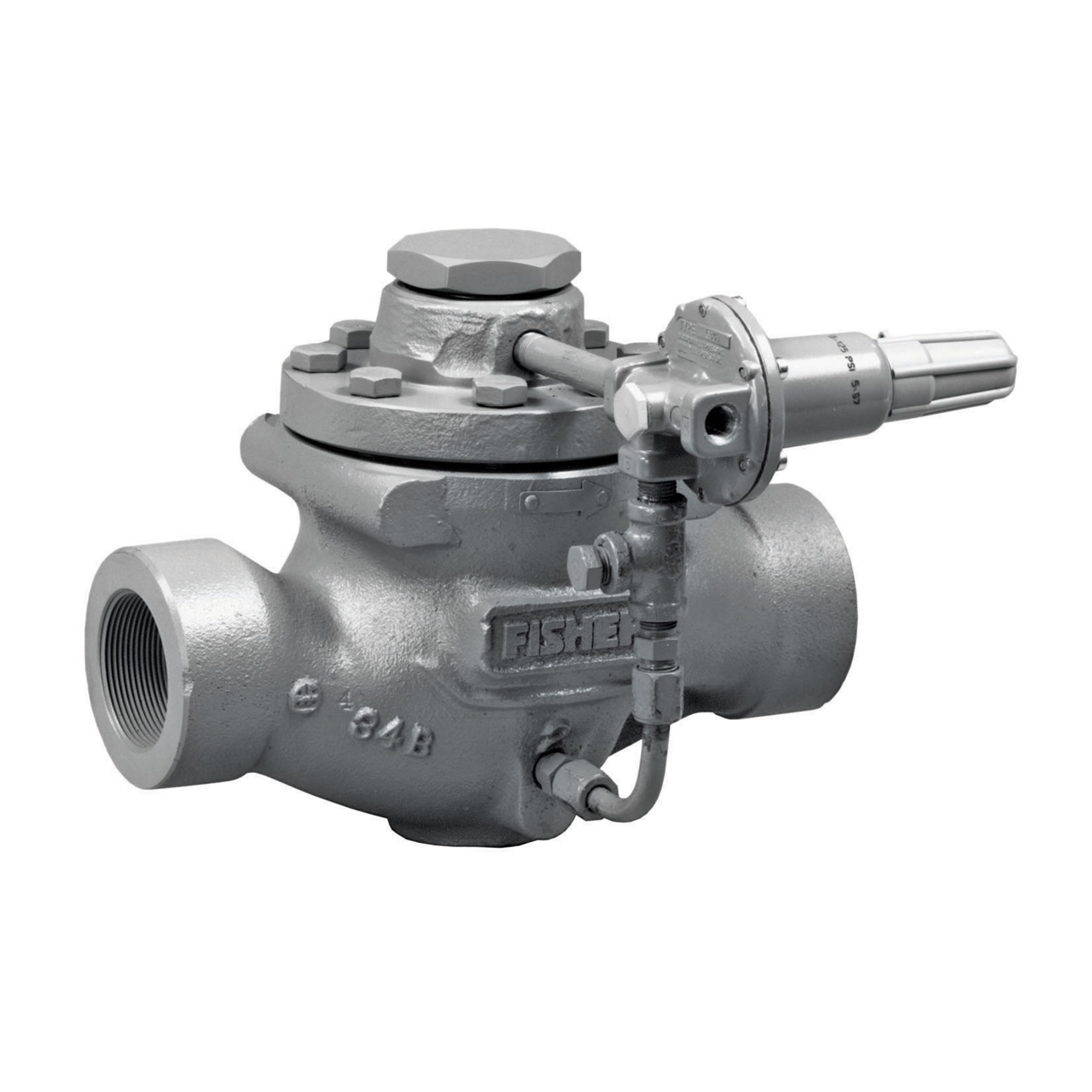

Siri Jenis 63EG (Lega / Tekanan Belakang)
Pengatur tekanan balik/kelegaan yang padat, pantas bertindak balas, berketepatan tinggi untuk aplikasi gas atau cecair. Penyelenggaraan mudah dengan kemasan pengurangan hingar tersedia:
- Saiz badan: NPS 1, 2, 3, 4, 6, dan 8 × 6
- Julat tekanan: 0.69 hingga 27.6 bar / 10 hingga 400 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 235,706 Nm³/j / 8,795,000 SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Pengawal Selia Wap
Industri proses — termasuk kilang penapisan, kilang kertas dan loji kimia — bergantung pada stim untuk pemanasan dan kuasa. Pengawal selia stim Fisher mengendalikan permintaan pengeluaran berterusan dengan keupayaan suhu dan tekanan yang tinggi.

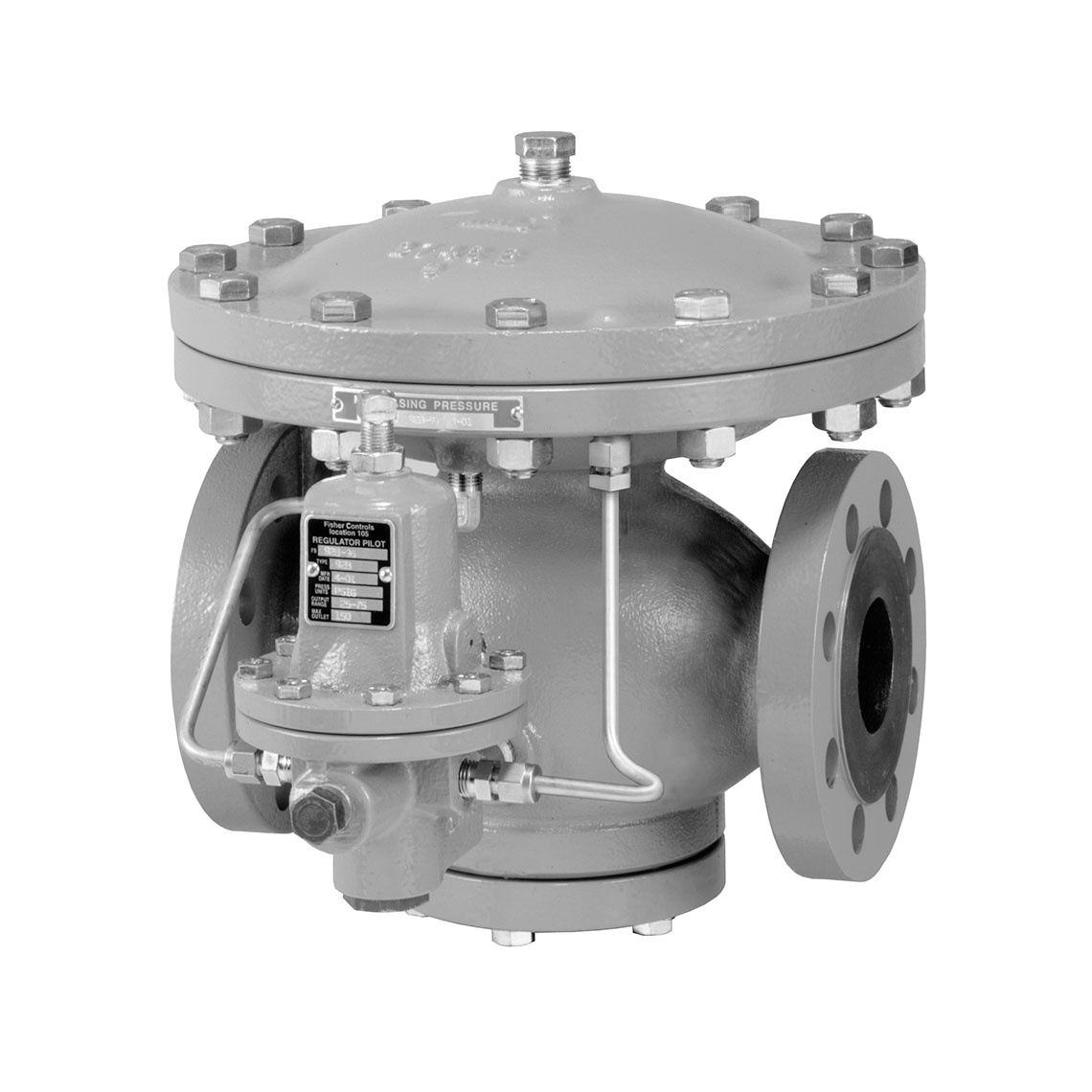

Siri Jenis 92B (Pengurangan Tekanan)
Jenis 92B ialah pilihan terbaik untuk injap utama pengurangan tekanan dalam aplikasi pemanasan proses perindustrian seperti penukar haba, penyejat, pencerna dan reaktor. Aplikasi komersial termasuk sistem pemanasan daerah, penukar haba air panas, menara penyerapan dan penyahaerator dandang.
- Saiz badan: NPS 1, 1-1/2, 2, 3, dan 4
- Julat tekanan: 0.14 hingga 17.2 bar / 2 hingga 250 psig
- Tekanan masuk maksimum: 20.7 bar / 300 psig
- Suhu maksimum: 316°C / 600°F
- Kapasiti maksimum: 19,234 kg/j / 42,400 paun/j
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat

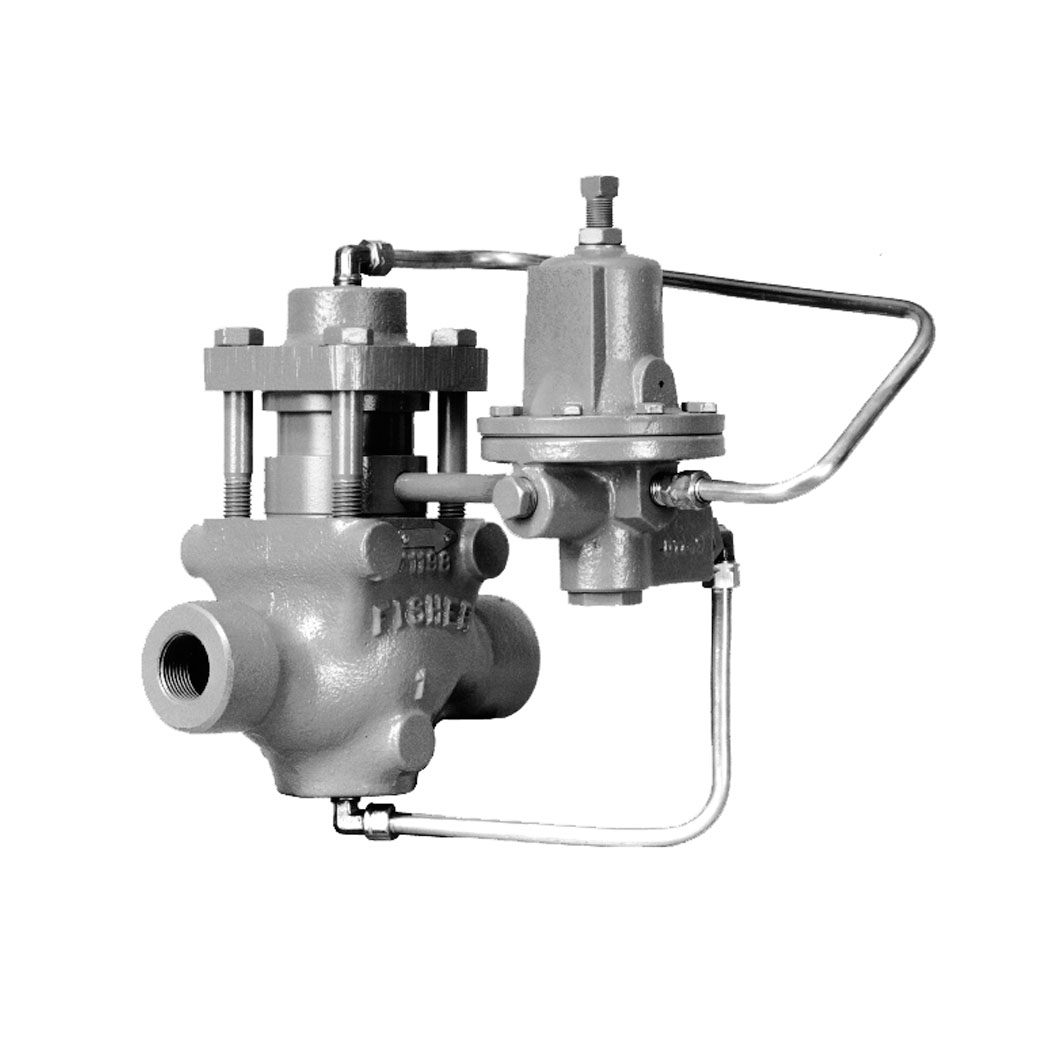

Siri Jenis 92S (Pengurangan Tekanan)
Jenis 92S mempunyai penggerak omboh untuk sistem stim peredaran semula tinggi dengan ketahanan yang sangat baik. Injap ini mesti menggunakan stim bersih, kering atau panas lampau. Ia mempunyai reka bentuk pengurangan hingar untuk operasi yang lebih senyap dalam aplikasi pemanasan komersial.
- Saiz badan: NPS 1, 1-1/2, 2, 2-1/2, 3, 4, dan 6 × 4
- Julat tekanan: 0.14 hingga 17.2 bar / 2 hingga 250 psig
- Tekanan masuk maksimum: 20.7 bar / 300 psig
- Suhu maksimum: 343°C / 650°F
- Kapasiti maksimum: 20,457 kg/j / 45,100 paun/j
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat

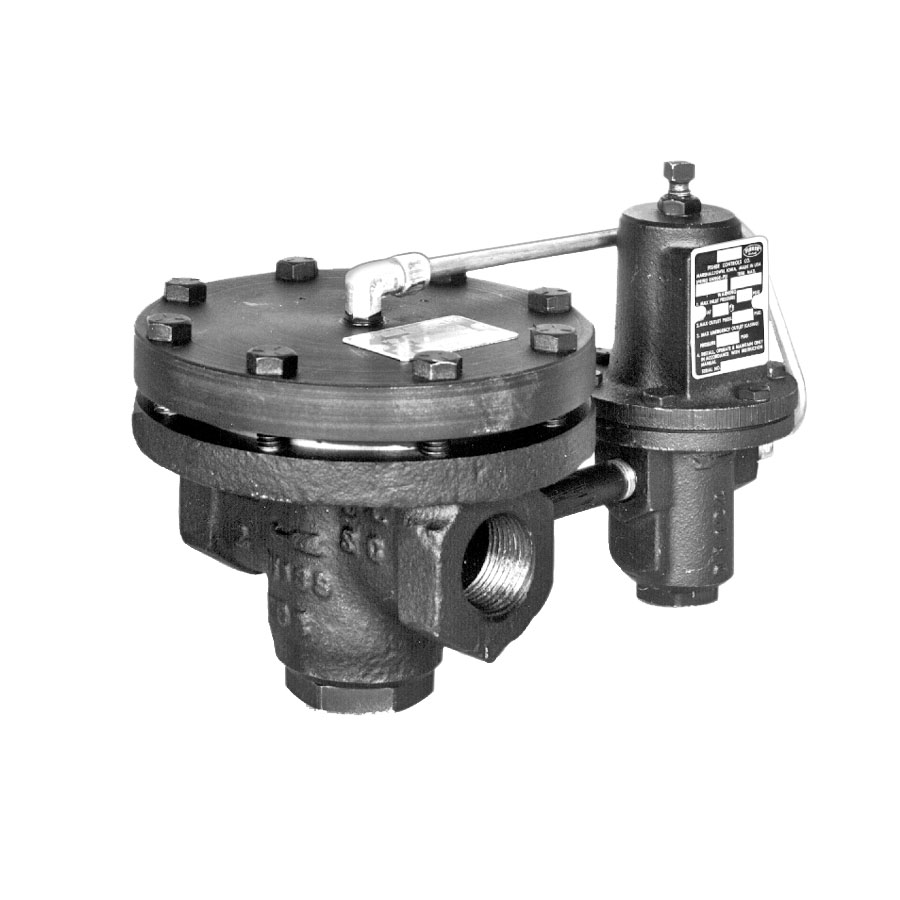

Siri Jenis 92C (Pengurangan Tekanan)
Pengatur kendalian pandu besi tuang atau keluli yang ekonomik untuk sistem stim, cecair atau udara panas. Reka bentuk ketepatan dan kapasitinya yang besar menjadikannya pilihan terbaik untuk peralatan yang dipasang pada gelincir.
- Saiz badan: NPS 1/2, 3/4, dan 1
- Julat tekanan: 0.34 hingga 17.2 bar / 5 hingga 250 psig
- Tekanan masuk maksimum: 20.7 bar / 300 psig
- Suhu maksimum: 343°C / 650°F
- Kapasiti maksimum: 1,633 kg/j / 3,600 paun/j
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat

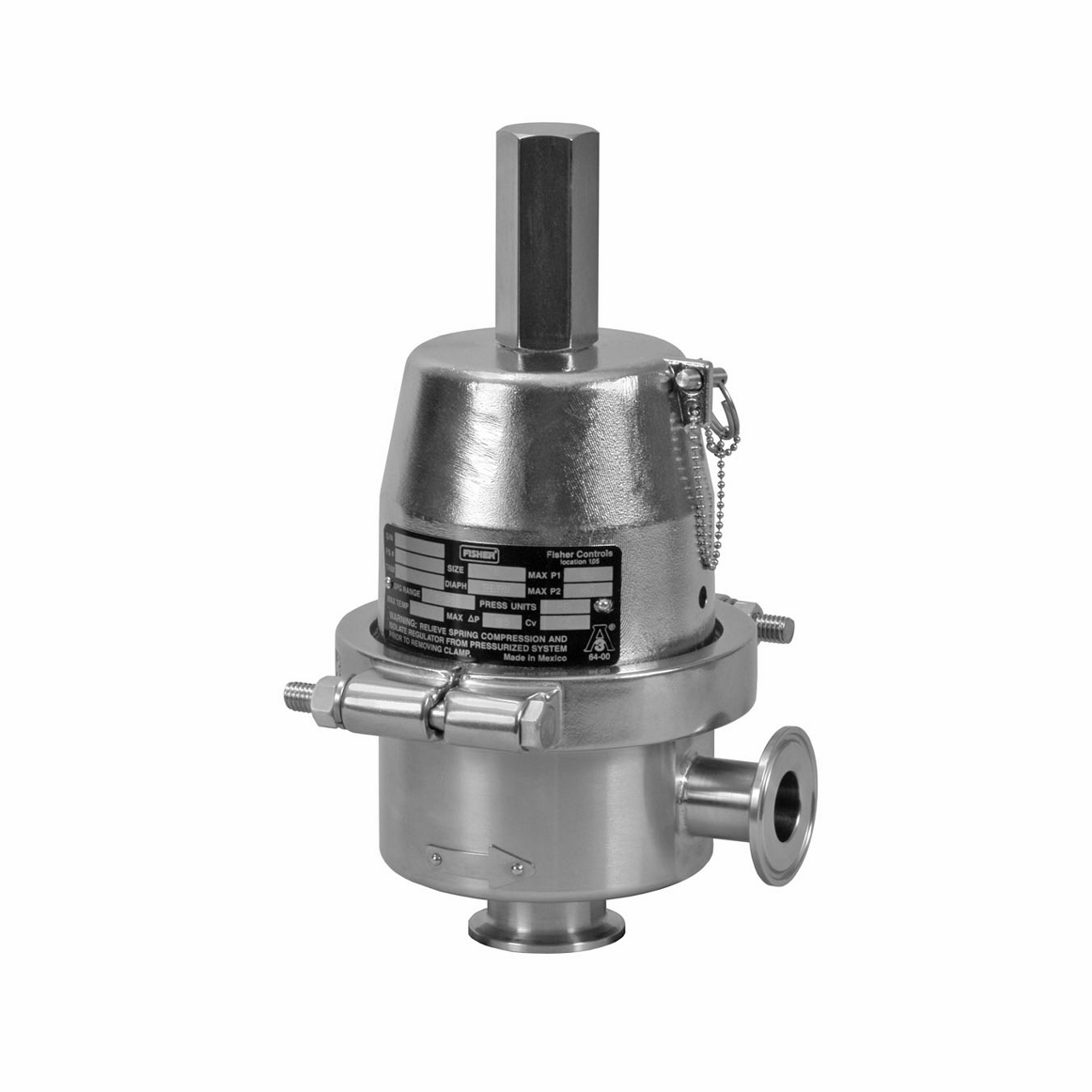

Jenis Siri SR5 (Pengurangan Tekanan)
Pengatur pengurangan tekanan yang padat, berkapasiti besar, dan dikendalikan secara langsung. Direka untuk industri farmaseutikal, bioteknologi, makanan dan minuman yang memerlukan reka bentuk sanitari. Model SR8 juga tersedia untuk perkhidmatan tekanan balik/kelegaan.
- Saiz badan: NPS 1/2, 3/4, 1, 1-1/2 × 1, 1-1/2, 2, dan 3
- Julat tekanan: 0.14 hingga 9.3 bar / 2 hingga 135 psig
- Tekanan masuk maksimum: 14.5 bar / 210 psig
- Suhu maksimum: 204°C / 400°F
- Kapasiti maksimum: 3,096 kg/j / 6,820 paun/j
- Operasi: Lakonan langsung
- Bahan: Keluli tahan karat 316L dengan kemasan permukaan 0.5 μm / 20 μin Ra
Jenis Siri MR95 (Pengurangan Tekanan)
Padat dan serba boleh. Pengatur kendalian langsung siri MR95 berkapasiti besar boleh menyelesaikan aplikasi kawalan tekanan yang paling mencabar. Sesuai untuk pengurangan tekanan sistem stim.
- Saiz badan: NPS 1/4, 1/2, 3/4, 1, 1-1/2, dan 2
- Julat tekanan: 0.14 hingga 27.6 bar / 2 hingga 400 psig
- Tekanan masuk maksimum: 68.9 bar / 1,000 psig
- Suhu maksimum: 343°C / 650°F
- Kapasiti maksimum: 7,600 kg/j / 17,000 paun/j
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Hastelloy C, dan Monel
Jenis Siri MR98 (Lega / Tekanan Belakang)
Siri MR98 boleh digunakan secara meluas untuk aplikasi tekanan balik/kelegaan stim seperti stesen janakuasa, sistem pemanasan dan penyejukan, dan sistem proses. Siri ini juga mempunyai pilihan kawalan tekanan berbeza dan pembinaan tekanan tinggi.
- Saiz badan: NPS 1/4, 1/2, 3/4, 1, 1-1/2, dan 2
- Julat tekanan: 0.14 hingga 25.9 bar / 2 hingga 375 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Suhu maksimum: 232°C / 450°F
- Kapasiti maksimum: 3,300 kg/j / 7,300 paun/j
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Hastelloy C, dan Monel
Pengawal Selimut Tangki & Pemulihan Wap
Selimut tangki mengekalkan selimut gas pelindung (biasanya nitrogen) di atas cecair yang disimpan untuk mencegah pengoksidaan, pencemaran dan kehilangan wap. Pengawal selia pemulihan wap menangkap dan mengembalikan wap tangki ke proses, mengurangkan pelepasan dan kehilangan produk.
Jenis Siri T205 (Pelapisan Tangki)
Untuk tangki atau bekas kecil, T205 adalah pilihan terbaik dengan pemasangan dan penyelenggaraan yang mudah. Untuk aplikasi yang lebih besar, Y692 dalam NPS 1-1/2 dan 2 juga tersedia.
- Saiz badan: NPS 3/4 dan 1
- Julat tekanan: 2 mbar hingga 0.48 bar / 1 inci wc hingga 7 psig
- Tekanan masuk maksimum: 13.8 bar / 200 psig
- Kapasiti maksimum: 346.2 Nm³/j / 12,919 SCFH nitrogen
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Untuk spesifikasi teknikal terperinci dan pandangan aplikasi, lihat artikel khusus kami tentang Siri Fisher T205: Selimut Tangki Ketepatan Tinggi & Kawalan Mikro-Tekanan.
Jenis Siri T205B (Pelapisan Tangki)
Pengatur selimut tangki seimbang T205B ialah pengatur kendalian langsung dengan reka bentuk palam seimbang sepenuhnya yang mengurangkan kepekaan tekanan masuk. Ia menyediakan kawalan tekanan tangki yang tepat melalui kawasan diafragma yang besar dalam sistem selimut tangki tekanan rendah.
- Saiz badan: NPS 3/4 dan 1
- Julat tekanan: 5 mbar hingga 0.48 bar / 2 inci wc hingga 7 psig
- Tekanan masuk maksimum: 13.8 bar / 200 psig
- Arah aliran: Teruskan
- Kapasiti maksimum: 498 Nm³/j / 18,568 SCFH nitrogen
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Jenis Siri T208 (Pemulihan Wap)
Siri T208 merupakan pilihan terbaik untuk sistem pemulihan wap kecil. Siri ini juga boleh digunakan untuk perkhidmatan tekanan balik/kelegaan. Saiz NPS 1-1/2 dan 2 yang lebih besar juga tersedia.
- Saiz badan: NPS 3/4 dan 1
- Julat tekanan: 5 mbar hingga 0.48 bar / 2 inci wc hingga 7 psig
- Tekanan masuk maksimum: 5.2 bar / 75 psig
- Kapasiti maksimum: 61.3 Nm³/j / 2,286 SCFH nitrogen
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Jenis Siri Y692 (Pelindung Tangki)
Pengawal selia kendalian langsung Y692 sesuai untuk sistem penyelubung tangki tekanan ultra rendah. Tekanan hiliran bertindak secara langsung pada diafragma melalui tiub pitot untuk tindak balas yang pantas. Kawasan diafragma yang besar menyediakan kawalan tekanan yang tepat walaupun dalam persekitaran tekanan rendah. Tiub pitot juga boleh menghasilkan penurunan tekanan yang diperkuat, membantu menyediakan kapasiti aliran yang lebih besar.
- Saiz badan: NPS 1-1/2 dan 2
- Julat tekanan: 2 mbar hingga 0.69 bar / 1 inci wc hingga 10 psig
- Tekanan masuk maksimum: 10.3 bar / 150 psig
- Arah aliran: Teruskan
- Kapasiti maksimum: 531 Nm³/j / 19,820 SCFH nitrogen
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli WCC dan keluli tahan karat
Jenis Siri Y693 (Pelindung Tangki)
Y693 menampilkan kemasan seimbang dan diafragma besar, membolehkan pengawal selia yang dikendalikan secara langsung mencapai ketepatan yang dikendalikan oleh juruterbang. Reka bentuk ini mengurangkan histeresis dan meningkatkan kepekaan terhadap tekanan masuk yang rendah.
- Saiz badan: NPS 1-1/2 dan 2
- Julat tekanan: 1 mbar hingga 0.69 bar / 0.5 inci wc hingga 10 psig
- Tekanan masuk maksimum: 10.3 bar / 150 psig
- Kapasiti maksimum: 716 Nm³/j / 26,700 SCFH nitrogen
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Siri Jenis 1190 (Pelapisan Tangki)
1190 menyediakan kawalan tekanan yang sangat tepat untuk sistem penyelubung tangki tekanan rendah. Ia membantu mengawal pelepasan dan melindungi daripada pencemaran yang mungkin berlaku di bawah keadaan atmosfera.
- Saiz badan: NPS 1, 2, 3, 4, 6, 8 x 6, dan 12 x 6
- Julat tekanan: 0.6 mbar hingga 0.48 bar / 0.25 inci wc hingga 7 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 75,335 Nm³/j / 2,811,000 nitrogen SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Siri Jenis 1290 (Pemulihan Wap)
Pengatur pemulihan wap 1290 menawarkan ketepatan yang tinggi dan kapasiti yang besar. Ia memantau tekanan wap tangki dan membuka palam injap apabila tekanan tangki melebihi titik set. Memandangkan ia tidak terjejas oleh perubahan tekanan, 1290 ialah pilihan terbaik untuk sistem pemulihan wap.
- Saiz badan: NPS 1, 2, 3, 4, 6, 8 x 6, dan 12 x 6
- Julat tekanan: 1 mbar hingga 0.48 bar / 0.5 inci wc hingga 7 psig
- Tekanan masuk maksimum: 0.86 bar / 12.5 psig
- Kapasiti maksimum: 8,774 Nm³/j / 327,400 SCFH nitrogen
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Jenis Siri ACE95 (Pelindung Tangki)
Kawalan tekanan tepat ACE95 menjadikannya sesuai untuk sistem penyelubung tangki tekanan rendah. Penggerak yang besar memberikan kepekaan yang tinggi terhadap perubahan tekanan tangki dan ketepatan yang lebih baik. Siri ACE97 menggunakan satu produk untuk mengawal penyelubung tangki dan pemulihan wap, meminimumkan potensi masalah pertindihan titik set.
- Saiz badan: NPS 3/4, 1, 1 x 2, dan 2
- Julat tekanan: -12 mbar hingga 0.1 bar / -5 inci wc hingga 1.5 psig
- Tekanan masuk maksimum: 13.8 bar / 200 psig
- Arah aliran: Lurus atau sudut
- Kapasiti maksimum: 13,390 Nm³/j / 499,600 SCFH nitrogen
- Operasi: Dikawal oleh juruterbang
- Bahan: Keluli tahan karat 316L
Pengawal Selia Cecair
Apabila memilih pengawal selia cecair, ciri-ciri bahan mesti dipertimbangkan. Emerson telah menangani sepenuhnya faktor-faktor ini dalam reka bentuk, menyediakan pengawal selia dengan rintangan asid dan kakisan yang terbaik. Pengatur jenama Fisher boleh berfungsi secara stabil untuk keperluan aliran kecil dan besar.
Jenis Siri MR105 (Pengurangan Tekanan)
Respons pantas, kapasiti besar, pengawal selia kendalian langsung MR105 yang serba boleh untuk pelbagai aplikasi dan media bendalir. Tersedia dengan sangkar trim linear dan pembukaan pantas, memenuhi piawaian API614 untuk pengeluar sistem minyak pelincir.
- Saiz badan: NPS 1, 2, 3, dan 4
- Julat tekanan: 0.34 hingga 20.7 bar / 5 hingga 300 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 6,240 l/min / 1,650 gpm
- Operasi: Lakonan langsung
- Bahan: Keluli, besi tuang dan keluli tahan karat
- Suhu maksimum: 121°C / 250°F
Jenis Siri MR108 (Lega / Tekanan Belakang)
Injap pelega pelbagai guna, berkapasiti besar, dikendalikan terus. Digunakan secara meluas untuk cecair, udara, gas proses dan media lain, menyediakan kawalan pelepasan tekanan yang mudah, andal dan menjimatkan. Sesuai untuk sistem minyak pelincir dan sebarang aplikasi yang memerlukan tindak balas pantas, tekanan pembezaan minimum atau pengendalian cecair dengan bendasing.
- Saiz badan: NPS 1, 2, 3, dan 4
- Julat tekanan: 0.34 hingga 20.7 bar / 5 hingga 300 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 5,530 l/min / 1,460 gpm
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
- Suhu maksimum: 121°C / 250°F
Siri Jenis 92W (Pengurangan Tekanan)
Pengatur 92W menggunakan penggerak omboh, sesuai untuk sistem cecair kitaran tinggi. Direka bentuk dengan kemasan keluli tahan karat yang dikeraskan untuk ketahanan yang lebih baik.
- Saiz badan: NPS 1, 1-1/2, 2, 2-1/2, 3, dan 4
- Julat tekanan: 0.14 hingga 17.2 bar / 2 hingga 250 psig
- Tekanan masuk maksimum: 20.7 bar / 300 psig
- Kapasiti maksimum: 3,720 l/min / 960 gpm
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang dan keluli
Jenis Siri 63EG-98HM (Lega / Tekanan Belakang)
Injap tekanan balik/kelegaan siri 63EG-98HM yang padat, pantas bertindak balas, berkapasiti besar untuk sistem gas atau cecair. Sesuai untuk pam edaran dan pemasangan tangki yang terhad ruang. Juga tersedia untuk perkhidmatan air laut.
- Saiz badan: NPS 2, 3, 4, 6, dan 8 × 6
- Julat tekanan: 1.0 hingga 25.9 bar / 15 hingga 375 psig
- Tekanan masuk maksimum: 31.0 bar / 450 psig
- Kapasiti maksimum: 18,547 l/min / 4,900 gpm
- Operasi: Dikawal oleh juruterbang
- Bahan: Keluli, keluli tahan karat, Hastelloy C, Monel dan Aloi 20
Jenis Siri MR95 (Pengurangan Tekanan)
Pengatur kendiri siri MR95 yang padat dan berkapasiti besar yang digunakan secara meluas boleh menyelesaikan aplikasi kawalan tekanan yang paling mencabar. Sesuai untuk pengurangan tekanan cecair.
- Saiz badan: NPS 1/4, 1/2, 3/4, 1, 1-1/2, dan 2
- Julat tekanan: 0.14 hingga 27.6 bar / 2 hingga 400 psig
- Tekanan masuk maksimum: 68.9 bar / 1,000 psig
- Kapasiti maksimum: 1,500 l/min / 397 gpm
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Hastelloy C, dan Monel
Jenis Siri MR98 (Lega / Tekanan Belakang)
Siri MR98 boleh digunakan secara meluas untuk aplikasi tekanan balik/kelegaan cecair seperti pam edaran, tangki minyak pelincir, sistem pemanasan dan penyejukan serta sistem proses. Mempunyai talian kawalan jauh, kawalan tekanan pembezaan dan pilihan pembinaan tekanan tinggi.
- Saiz badan: NPS 1/4, 1/2, 3/4, 1, 1-1/2, dan 2
- Julat tekanan: 0.14 hingga 25.9 bar / 2 hingga 375 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 1,150 l/min / 300 gpm
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Hastelloy C, dan Monel
Jenis Siri LR125 (Pengurangan Tekanan)
Pengatur pengurangan kendalian pandu LR125 yang direka bentuk untuk aplikasi perindustrian/komersial cecair. Walaupun dalam persekitaran yang kotor, LR125 boleh berfungsi dengan stabil dan andal dengan penutupan yang ketat. Laluan aliran dan tempat duduk logam yang direka khas melindungi tempat duduk daripada kerosakan dan kakisan. Dilengkapi dengan pandu 95H dan penyekat 112. Penapis pilihan menghalang zarah besar daripada memasuki injap utama, sekali gus mengurangkan kerosakan trim.
- Saiz badan: NPS 1, 2, 3, dan 4
- Julat tekanan: 1 hingga 10.3 bar / 15 hingga 150 psig
- Tekanan masuk maksimum: 20.7 bar / 300 psig
- Kapasiti maksimum: 7,769 l/min / 2,052 gpm
- Operasi: Dikawal oleh juruterbang
- Bahan: Keluli WCC, keluli tahan karat CF8M atau CF3M
- Suhu maksimum: 121°C / 250°F
Jenis Siri LR128 (Lega / Tekanan Belakang)
Pengatur tekanan balik/lega kendalian pandu LR128 direka bentuk untuk aplikasi perindustrian/komersial cecair. Walaupun dalam persekitaran kotor, LR128 boleh berfungsi dengan stabil dan andal dengan penutupan yang ketat. Laluan aliran dan tempat duduk logam yang direka khas melindungi tempat duduk daripada kerosakan dan kakisan. Dilengkapi dengan pandu 98HM dan penyekat 112. Penapis pilihan menghalang zarah besar daripada memasuki injap utama, sekali gus mengurangkan kerosakan trim.
- Saiz badan: NPS 1, 2, 3, dan 4
- Julat tekanan: 2.4 hingga 25.9 bar / 35 hingga 375 psig
- Tekanan masuk maksimum: 31.0 bar / 450 psig
- Kapasiti maksimum: 12,748 l/min / 3,368 gpm
- Operasi: Dikawal oleh juruterbang
- Bahan: Keluli WCC, keluli tahan karat CF8M atau CF3M
- Suhu maksimum: 121°C / 250°F
Jenis Siri 1098-EGR (Pengurangan Tekanan)
Pengatur siri 1098 berkapasiti tinggi, tindak balas pantas, berkapasiti besar untuk sistem penurunan tekanan rendah. Aplikasi tipikal termasuk gas lengai dan pengepala gas termampat loji.
- Saiz badan: NPS 1, 2, 3, 4, 6, 8 x 6, dan 12 x 6
- Julat tekanan: 10 mbar hingga 20.7 bar / 4 inci wc hingga 300 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 45,170 l/min / 11,934 gpm
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Untuk mekanik operasi terperinci, prosedur penyelenggaraan dan penyelesaian pemulihan kerosakan, lihat artikel khusus kami tentang Pengawal Tekanan Jenis Fisher 1098-EGR.
Siri Jenis 75A (Pengurangan Tekanan)
Pengatur 75A sesuai untuk pengurangan tekanan air kediaman atau perindustrian, melindungi lekapan atau instrumen paip semasa peningkatan tekanan yang cepat. 75A dikendalikan sendiri dan tidak memerlukan talian kawalan luaran. Tekanan hiliran bertindak terus di bawah diafragma; apabila tekanan hiliran meningkat, tekanan diafragma mengatasi mampatan spring, menggerakkan palam ke atas untuk mengehadkan aliran melalui pengatur.
- Saiz badan: NPS 1/2, 3/4, 1, 1-1/2, 2, dan 2-1/2
- Julat tekanan: 1.4 hingga 5.5 bar / 20 hingga 80 psig
- Tekanan masuk maksimum: 13.8 bar / 200 psig
- Kapasiti maksimum: 984 l/min / 260 gpm
- Operasi: Lakonan langsung
- Bahan: Gangsa
- Suhu maksimum: 66°C / 150°F
Pengawal Selia Gas Proses
Proses kimia dan perindustrian menggunakan pelbagai gas, memerlukan pengawal selia dengan rintangan kakisan dan keserasian kimia. Semua pengawal selia yang digunakan dalam bidang ini mesti mempunyai rintangan kakisan dan rintangan tindak balas kimia. Pengawal selia jenama Fisher, disebabkan oleh penggunaan bahan yang berbeza, boleh memenuhi keperluan ini. Selain itu, pengawal selia jenama Fisher boleh melengkapkan pengawalaturan tekanan walaupun dalam persekitaran yang ekstrem — suhu tinggi dan keadaan kriogenik.
Jenis Siri 1098-EGR (Pengurangan Tekanan)
Pengatur siri 1098 berkapasiti tinggi, tindak balas pantas, berkapasiti besar untuk sistem penurunan tekanan rendah. Aplikasi tipikal termasuk gas lengai dan pengepala gas termampat loji.
- Saiz badan: NPS 1, 2, 3, 4, 6, 8 x 6, dan 12 x 6
- Julat tekanan: 10 mbar hingga 20.7 bar / 4 inci wc hingga 300 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 303,671 Nm³/j / 11,331,000 SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Penamaan “EGR” menunjukkan Pengawal Selia Gas Luaran juruterbang — juruterbang mengesan tekanan hiliran dan memodulasi tekanan pemuatan ke diafragma injap utama. Laluan penderiaan yang dipisahkan ini menghapuskan kelonggaran yang wujud dalam reka bentuk kendalian kendiri.
Untuk mekanik operasi terperinci, prosedur penyelenggaraan dan penyelesaian pemulihan kerosakan, lihat artikel khusus kami tentang Pengawal Tekanan Jenis Fisher 1098-EGR.
Jenis Siri MR95 (Pengurangan Tekanan)
Pengatur kendalian kendiri siri MR95 yang padat dan berkapasiti besar yang digunakan secara meluas boleh menyelesaikan aplikasi kawalan tekanan yang paling mencabar. Aplikasi tipikal termasuk bekalan instrumen penggerak besar, peralatan ujian dan bekalan gas. Mempunyai kawalan tekanan pembezaan, suhu tinggi dan perkhidmatan tekanan tinggi.
- Saiz badan: NPS 1/4, 1/2, 3/4, 1, 1-1/2, dan 2
- Julat tekanan: 0.14 hingga 27.6 bar / 2 hingga 400 psig
- Tekanan masuk maksimum: 68.9 bar / 1,000 psig
- Kapasiti maksimum: 13,668 Nm³/j / 510,000 SCFH
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Monel, dan Hastelloy C
Jenis Siri MR98 (Lega / Tekanan Belakang)
Siri MR98 boleh digunakan secara meluas untuk aplikasi tekanan balik/pelepasan gas menghakis dan gas suhu rendah. Mempunyai pilihan pembinaan talian kawalan jauh, kawalan tekanan pembezaan dan tekanan tinggi.
- Saiz badan: NPS 1/4, 1/2, 3/4, 1, 1-1/2, dan 2
- Julat tekanan: 0.14 hingga 25.9 bar / 2 hingga 375 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 5,510 Nm³/j / 206,000 SCFH
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, keluli tahan karat, Monel, dan Hastelloy C
Jenis Siri T208 (Lega / Tekanan Belakang)
Siri T208 sesuai untuk aplikasi tekanan balik/kelegaan sistem kecil. Siri ini juga boleh digunakan untuk sistem pemulihan wap. Saiz yang lebih besar NPS 1-1/2 dan 2 juga tersedia.
- Saiz badan: NPS 3/4 dan 1
- Julat tekanan: 5 mbar hingga 0.48 bar / 2 inci wc hingga 7 psig
- Tekanan masuk maksimum: 5.2 bar / 75 psig
- Kapasiti maksimum: 61.3 Nm³/j / 2,286 SCFH
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Jenis Siri T205 (Pelapisan Tangki)
Pengatur T205 yang padat, mudah dipasang dan diselenggara merupakan pilihan terbaik untuk sistem tekanan rendah yang memerlukan kawalan yang tepat. Untuk aplikasi yang lebih besar, Y692 dalam NPS 1-1/2 dan 2 juga tersedia.
- Saiz badan: NPS 3/4 dan 1
- Julat tekanan: 2 mbar hingga 0.48 bar / 1 inci wc hingga 7 psig
- Tekanan masuk maksimum: 13.8 bar / 200 psig
- Kapasiti maksimum: 346.2 Nm³/j / 12,919 SCFH
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Jenis Siri T205VB (Pemutus Vakum)
Pemutus vakum T205VB menyediakan perlindungan vakum yang ketat dengan luas diafragma yang besar. Talian kawalan luaran pilihan tersedia. Saiz yang lebih besar NPS 1-1/2 atau 2 juga tersedia. T208 dan Y696VR juga tersedia untuk aplikasi pengatur vakum.
- Saiz badan: NPS 3/4 dan 1
- Julat tekanan: 0 hingga 0.35 bar / 0 hingga 5 psig vakum
- Tekanan masuk maksimum: 13.8 bar / 200 psig
- Kapasiti maksimum: 66.1 Nm³/j / 2,468 SCFH
- Operasi: Lakonan langsung
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Pengawal Selia Gas Asli & Bahan Api
Sebahagian besar pengawal selia jenama Fisher boleh digunakan untuk pengawalaturan tekanan gas. Sejak kelahiran gas asli, Fisher telah mengekalkan kedudukan utama dalam reka bentuk, pembangunan dan pengeluaran pengawal selia. Pengatur gas jenama Fisher boleh memenuhi sebarang keperluan pengawalaturan tekanan gas komersial dan perindustrian serta menyediakan perkhidmatan yang berkualiti.
Siri Jenis 310A (Pengurangan Tekanan)
Pengatur tekanan tinggi 310A yang dikendalikan oleh juruterbang biasanya digunakan untuk aplikasi yang memerlukan kapasiti besar, tindak balas pantas dan kawalan yang tepat. Aplikasi biasa termasuk permulaan turbin dan bekalan bahan api loji janakuasa.
- Saiz badan: NPS 1, 2, 3, 4, dan 4 x 6
- Julat tekanan: 0.69 hingga 48.3 bar / 10 hingga 700 psig
- Tekanan masuk maksimum: 103 bar / 1,500 psig
- Kapasiti maksimum: 567,356 Nm³/j / 21,170,000 SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Keluli WCC
Jenis Siri EZR (Pengurangan Tekanan)
Pengatur pengurangan tekanan yang dikendalikan oleh juruterbang EZR sesuai untuk sistem penghantaran dan pengedaran gas asli serta aplikasi perindustrian/komersial. EZR mencapai operasi yang lancar, senyap dan penutupan yang ketat.
- Saiz badan: NPS 1, 1-1/4 x 1, 2 x 1, 2, 3, 4, 6, dan 8
- Julat tekanan: 15 mbar hingga 69.0 bar / 6 inci wc hingga 1,000 psig
- Tekanan masuk maksimum: 103 bar / 1,500 psig
- Kapasiti maksimum: 700,498 Nm³/j / 26,138,000 SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang dan keluli WCC atau LCC
Untuk spesifikasi terperinci, sila lihat Profil teknikal Fisher EZR.
Jenis Siri Y600A (Pengurangan Tekanan)
Pengatur pegas kendalian langsung siri Y600 menyediakan kawalan tekanan yang ekonomik untuk pelbagai aplikasi kediaman, komersial dan perindustrian. Kawasan diafragma yang besar menyediakan kawalan yang lebih tepat dalam keadaan tekanan rendah, manakala tiub pitot boleh menghasilkan penurunan tekanan yang diperkuat, membantu menyediakan kapasiti aliran yang lebih besar.
- Saiz badan: NPS 3/4 dan 1
- Julat tekanan: 10 mbar hingga 0.48 bar / 4 inci wc hingga 7 psig
- Tekanan masuk maksimum: 10.3 bar / 150 psig
- Kapasiti maksimum: 178 Nm³/j / 6,660 SCFH gas
- Operasi: Lakonan langsung
- Bahan: Besi tuang
Jenis Siri 1098-EGR (Pengurangan Tekanan)
Pengatur siri 1098 berkapasiti tinggi, tindak balas pantas, berkapasiti besar untuk sistem penurunan tekanan rendah. Aplikasi tipikal termasuk sistem pengedaran gas asli, dandang industri, relau dan bekalan gas bahan api industri/komersial aliran besar yang lain.
- Saiz badan: NPS 1, 2, 3, 4, 6, 8 x 6, dan 12 x 6
- Julat tekanan: 10 mbar hingga 20.7 bar / 4 inci wc hingga 300 psig
- Tekanan masuk maksimum: 27.6 bar / 400 psig
- Kapasiti maksimum: 303,671 Nm³/j / 11,331,000 SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang, keluli, dan keluli tahan karat
Untuk mekanik operasi terperinci, prosedur penyelenggaraan dan penyelesaian pemulihan kerosakan, lihat artikel khusus kami tentang Pengawal Tekanan Jenis Fisher 1098-EGR.
Siri Jenis 99 (Pengurangan Tekanan)
Siri 99 sesuai untuk sistem yang memerlukan kawalan tekanan yang tepat dan tindak balas yang pantas. Aplikasi tipikal termasuk dandang industri, penjana gas, relau, pembakar industri dan bekalan bahan api pengering.
- Saiz badan: NPS 2
- Julat tekanan: 5 mbar hingga 6.9 bar / 2 inci wc hingga 100 psig
- Tekanan masuk maksimum: 69.0 bar / 1,000 psig
- Kapasiti maksimum: 7,102 Nm³/j / 265,000 SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Besi tuang dan keluli
Jenis Siri EZH / EZHSO (Pengurangan Tekanan)
Pengatur EZH ialah pengatur tempat duduk lembut yang dikendalikan oleh juruterbang, seimbang tekanan dan berketepatan tinggi untuk sistem pengedaran aliran besar dan bekalan gas bahan api loji janakuasa. Mencapai operasi yang lancar, andal, penutupan yang ketat dan jangka hayat yang panjang.
- Saiz badan: NPS 1, 2, 3, dan 4
- Julat tekanan: 1 hingga 80.0 bar / 14.5 hingga 1,160 psig
- Tekanan masuk maksimum: 102 bar / 1,500 psig
- Kapasiti maksimum: 370,724 Nm³/j / 13,833,000 SCFH
- Operasi: Dikawal oleh juruterbang
- Bahan: Keluli
Siri Jenis 133 (Pengurangan Tekanan)
Siri 133 ialah pengawal selia berkapasiti besar dan pantas bertindak balas untuk dandang hidup-mati. Kemasannya yang seimbang membolehkan kawalan tekanan yang tepat di bawah pelbagai keadaan tekanan masuk, memaksimumkan kecekapan pembakaran.
- Saiz badan: NPS 2
- Julat tekanan: 5 mbar hingga 4.1 bar / 2 inci wc hingga 60 psig
- Tekanan masuk maksimum: 10.3 bar / 150 psig
- Kapasiti maksimum: 4,556 Nm³/j / 170,000 SCFH
- Operasi: Lakonan langsung
- Bahan: Besi tuang dan keluli
Nota Teknikal Pengawal Tekanan
Semua pemasangan pengawal selia mesti mematuhi kod, peraturan dan undang-undang persekutuan, negeri dan tempatan yang berkenaan.
Pertimbangan Tekanan
- Pasang peranti perlindungan tekanan lampau yang sesuai untuk mengelakkan operasi pengawal selia di bawah keadaan tekanan lampau. Sediakan perlindungan tekanan lampau untuk peralatan hiliran sekiranya berlaku kegagalan pengawal selia.
- Apabila tekanan hiliran melebihi tetapan tekanan pengawal selia dengan ketara, kerosakan pada cincin tempat duduk lembut dan bahagian dalaman yang lain mungkin berlaku.
- Apabila pengawal selia tidak dapat mencapai kapasiti aliran yang diterbitkan, periksa tekanan salur masuk pada sambungan salur masuk badan pengawal selia. Pemasangan paip di hulu atau jauh dari pengawal selia boleh menyebabkan kehilangan tekanan aliran yang ketara, sekali gus menjejaskan kapasiti.
- Apabila melaraskan titik set, aliran pengawal selia hendaklah sekurang-kurangnya 5% daripada aliran operasi biasa.
- Tekanan keluar berkurangan apabila aliran meningkat — ini dipanggil terkulai. Ia boleh dinyatakan sebagai peratusan, inci turus air (mbar), atau paun per inci persegi (bar). Ia adalah sisihan antara titik set tekanan keluar dan tekanan keluar sebenar pada keadaan aliran.
- Apabila tekanan masuk berubah, tekanan hilir biasanya akan berubah pada tahap tertentu.
- Palam berbentuk cakera mungkin menunjukkan pengawal selia berada dalam keadaan tekanan lampau. Pemeriksaan lanjut diperlukan.
Kelajuan dan Ketepatan Respons
- Jika berbilang spring tersedia dan julat tekanan yang diterbitkan memenuhi tetapan tekanan yang diperlukan, pilih spring julat yang lebih rendah untuk ketepatan pengatur yang lebih baik.
- Berbanding dengan pengawal selia yang dikendalikan secara pandu, pengawal selia yang dikendalikan secara langsung biasanya bertindak balas dengan lebih pantas terhadap perubahan aliran yang pantas.
- Kedudukan kelajuan tindak balas pengawal selia:
- Dikendalikan secara langsung
- Dikendalikan oleh juruterbang dua laluan
- Pemunggahan dikendalikan oleh juruterbang
- Injap kawalan
Nota: Walaupun pengawal selia yang dikendalikan secara langsung mempunyai tindak balas terpantas, semua jenis memberikan tindak balas yang pantas.
- Julat penuh julat spring yang diterbitkan boleh digunakan sebagai titik set tanpa menjejaskan prestasi atau jangka hayat spring.
Saiz dan Pemilihan
- Disyorkan menggunakan diameter palam minimum yang memenuhi keperluan aliran.
- Saiz badan pengawal selia tidak boleh melebihi saiz paip. Biasanya, saiz badan pengawal selia boleh satu saiz lebih kecil daripada paip.
- Jangan saiz pengawal selia yang terlalu besar. Pilih saiz palam minimum atau pengawal selia terkecil yang boleh mengendalikan kerja tersebut. Ingat bahawa kebanyakan kemasan pengehad aliran tanpa saiz palam yang dikurangkan tidak akan meningkatkan kawalan aliran kecil.
- Kebanyakan pengawal selia yang lembut boleh mengekalkan tekanan dalam julat yang munasabah, walaupun pada aliran sifar. Oleh itu, pengawal selia aliran tinggi biasanya mempunyai parameter putaran untuk memenuhi operasi beban rendah apabila kitaran berhenti.
- Untuk penentuan saiz pengawal selia kendalian pandu, rujuk pekali aliran Cg. Untuk penentuan saiz pengawal selia kendalian langsung, gunakan jadual aliran dan carta alir untuk mengira kapasiti aliran yang tersedia.
Pertimbangan Suhu
- Kebanyakan pengawal selia dalam katalog ini sesuai untuk suhu 82°C / 180°F. Dengan elastomer fluorokarbon suhu tinggi, pengawal selia boleh mengendalikan suhu 149°C / 300°F. Semak keperluan suhu untuk memilih bahan pengawal selia dan julat suhu yang tersedia. Untuk aplikasi suhu tinggi seperti stim, diafragma dan palam keluli tahan karat boleh digunakan.
- Disebabkan oleh kesan penyejukan semula jadi, bagi setiap penurunan tekanan 1.0 bar / 15 psid merentasi pengawal selia, suhu gas akan menurun kira-kira 1°C. Apabila suhu ambien adalah antara -1 hingga 7°C / 30 hingga 45°F, pembekuan adalah isu biasa.
Garis Panduan Pemasangan
- Oleh kerana gas meresap melalui bahan diafragma, sedikit kebocoran mungkin berlaku. Untuk mengeluarkan gas ini, port bolong bekas mesti kekal terbuka.
- Saiz talian kawalan hendaklah sama atau melebihi sambungan kawalan pengawal selia. Jika talian kawalan yang panjang diperlukan, gunakan saiz yang lebih besar. Peraturan praktikal: gunakan saiz paip seterusnya untuk setiap 6.1 m / 20 kaki talian kawalan. Talian kawalan yang kecil melambatkan tindak balas pengawal selia, meningkatkan ketidakstabilan. Tiub isyarat talian kawalan OD tidak boleh kurang daripada 3/8 inci.
- Apabila menggunakan injap pelega, ingat bahawa tekanan tempat semula adalah lebih rendah daripada tekanan letupan awal. Untuk mengelakkan kebocoran, tetapkan titik set injap pelega secukupnya di atas titik set pengatur pengurangan.
- Sambungkan talian kawalan ke paip lurus berdiameter 6-10 di hilir saluran keluar injap, jauh dari zon bergelora (seperti siku, pengurang atau injap blok).
- Dalam kawalan dwi-laluan, jika pengawal selia tidak stabil, kurangkan bekalan tekanan masuk pandu untuk mengurangkan keuntungan atau kepekaan pengawal selia, yang boleh meningkatkan kestabilan.
- Liang pengudaraan hendaklah menghadap ke bawah untuk mengelakkan pemeluwapan lembapan atau bendasing daripada memasuki bekas spring.
- Pastikan port bolong terbuka. Jangan gunakan saluran bolong panjang berdiameter kecil. Peraturan praktikal: gunakan saiz paip seterusnya untuk setiap 6.1 m / 10 kaki saluran bolong dan setiap selekoh 0.91 m / 3 inci.
Bacaan Berkaitan
- Fisher 1098-EGR vs 1098H-EGR: Panduan Pemilihan Pengatur Tekanan Keluli Tahan Karat
- Injap Pengurang Tekanan Fisher MR95 dan Pengawal Selia Tekanan Balik MR98: Panduan Teknikal
- Siri Fisher CS400IN: Spesifikasi Teknikal Pengatur Tekanan Industri
- Pengatur Penapis Fisher 67CFR: Panduan Penyelesaian Masalah, Pembaikan & Alat Ganti Lengkap
- Panduan Pemilihan Injap Fisher: Buku Panduan Teknikal Lengkap untuk Aplikasi Perindustrian
Soalan Lazim (FAQ)
Apakah perbezaan antara pengawal selia bertindak langsung dan yang dikendalikan oleh perintis?
Pengawal selia bertindak langsung Gunakan tekanan medium proses itu sendiri untuk menggerakkan palam injap pada tempat duduk. Ia menampilkan reka bentuk yang ringkas, pembinaan yang teguh dan tindak balas yang pantas. Sesuai untuk aplikasi di mana ketepatan keadaan mantap 10% hingga 20% boleh diterima.
Pengawal selia yang dikendalikan oleh juruterbang Gunakan pengatur pandu kecil untuk mengawal injap utama. Pandu mengesan tekanan hiliran dan memodulasi tekanan pemuatan ke diafragma injap utama. Ini menghapuskan kelonggaran yang wujud dalam reka bentuk kendalian sendiri, mencapai ketepatan yang mustahil dengan reka bentuk tindakan langsung. Sesuai untuk sistem di mana variasi tekanan keluar mestilah kurang daripada 10% titik set.
Bagaimanakah saya memilih saiz pengatur Fisher yang betul untuk aplikasi saya?
Mengikut garis panduan teknikal Fisher:
- Mengesyorkan penggunaan diameter palam minimum yang memenuhi keperluan aliran
- Saiz badan pengawal selia tidak boleh melebihi saiz paip — biasanya satu saiz yang lebih kecil boleh diterima
- Jangan terlalu besarkan saiz pengatur. Pilih saiz badan terkecil yang boleh mengendalikan aliran yang diperlukan.
- Untuk aplikasi aliran tinggi, periksa nisbah putaran untuk memastikan operasi yang stabil pada aliran rendah
Apakah pengatur tekanan droop dan bagaimana ia mempengaruhi prestasi?
Terkulai ialah penurunan tekanan keluar apabila aliran meningkat melalui pengawal selia. Ia boleh dinyatakan sebagai peratusan, inci turus air (mbar), atau paun per inci persegi (bar). Ia mewakili sisihan antara titik set tekanan keluar dan tekanan keluar sebenar pada keadaan aliran. Pengawal selia yang dikendalikan oleh pandu meminimumkan kelonggaran berbanding reka bentuk tindakan langsung.
Julat suhu apakah yang boleh dikendalikan oleh pengawal selia Fisher?
Kebanyakan pengawal selia dalam katalog ini sesuai untuk 82°C / 180°F. Dengan elastomer fluorokarbon suhu tinggi, pengawal selia boleh mengendalikan 149°C / 300°F. Untuk aplikasi suhu tinggi seperti stim, diafragma dan palam keluli tahan karat disyorkan. Semak keperluan suhu untuk memilih bahan yang sesuai.
Bagaimanakah saya perlu memasang pengatur tekanan Fisher untuk prestasi optimum?
Garis panduan pemasangan utama:
- Port bolong bekas mesti kekal terbuka untuk mengelakkan pengumpulan gas daripada penyerapan diafragma
- Saiz talian kawalan hendaklah sama atau melebihi sambungan kawalan pengawal selia
- Gunakan saiz paip seterusnya untuk setiap 6.1 m / 20 kaki talian kawalan
- Sambungkan talian kawalan ke paip lurus berdiameter 6-10 di hilir saluran keluar injap
- Port pengudaraan hendaklah menghadap ke bawah untuk mengelakkan kemasukan lembapan atau bahan asing
Apakah itu selimut tangki dan pengawal selia yang sesuai?
Selimut tangki (penutup nitrogen) mengekalkan lapisan pelindung gas lengai di atas cecair yang disimpan untuk mencegah kehilangan wap, pencemaran dan pembentukan atmosfera letupan. Pengawal selia Fisher yang sesuai untuk penutup tangki termasuk:
- T205 / T205BPengawal selia bertindak terus bertekanan rendah untuk penyelubungan yang tepat
- Y692 / Y693Reka bentuk palam seimbang untuk kawalan yang stabil
- ACE95 / ACE95jr / ACE95srSistem kendalian pandu untuk tangki besar
- ACE97Kawalan pad dan depad untuk pemulihan wap
Bolehkah satu pengawal selia mengendalikan kedua-dua aplikasi gas dan cecair?
Ya, banyak pengawal selia Fisher direka bentuk untuk keserasian multimedia. Semak lajur Media dalam jadual pilihan. Contohnya, Jenis 1301, MR95, dan 1098-EGR Siri ini mengendalikan udara, wap, cecair, gas proses dan gas asli. Walau bagaimanapun, sentiasa sahkan keserasian bahan dan rujuk kilang untuk aplikasi cecair tertentu.
Apakah susunan kelajuan tindak balas biasa untuk jenis pengawal selia yang berbeza?
Daripada tindak balas terpantas kepada paling perlahan:
- Dikendalikan secara langsung — tindak balas terpantas terhadap perubahan aliran
- Dikendalikan oleh juruterbang dua laluan — kelajuan dan ketepatan yang seimbang
- Pemunggahan dikendalikan oleh juruterbang — bagus untuk aplikasi aliran tinggi
- Injap kawalan — paling perlahan, digunakan untuk pendikitan yang tepat
Nota: Walaupun pengawal selia yang dikendalikan secara langsung mempunyai tindak balas terpantas, semua jenis memberikan tindak balas pantas yang sesuai untuk kebanyakan aplikasi perindustrian.
Hubungi Jurutera Aplikasi Kami
Perlukan bantuan untuk memilih pengawal selia Fisher yang tepat untuk aplikasi khusus anda? Pasukan kami mempunyai pengalaman langsung dalam industri minyak & gas, kimia dan kuasa di seluruh dunia.
📧 sales@yunrui-controls.com | 📱 WhatsApp: +86 187 1078 4030
Semua nama produk, logo dan tanda dagangan adalah hak milik Emerson Electric Co. dan syarikat sekutunya. YUNRUI ialah pembekal bebas produk Fisher dan Emerson yang tulen.
