🎯 Gambaran Keseluruhan Ringkas: Pada Oktober 2018, Emerson secara rasminya menghentikan HART 475 komunikator pegang tangan. Bagi jurutera lapangan yang bergantung pada alat ini selama lebih sedekad, peralihan kepada Komunikator Peranti AMS Trex membangkitkan kebimbangan tentang lengkung pembelajaran dan gangguan aliran kerja. Realitinya: AMS Trex Device Communicator bukanlah pengganti—ia adalah peningkatan. Panduan ini merangkumi empat ciri teras yang mengubah kecekapan lapangan, serta panduan perbandingan dan pemilihan terperinci.
📋 Isi Kandungan
- Bekalan Kuasa Luar Talian: Bekerja Tanpa Kuasa Loji
- Diagnostik Gelung: Lokasi Kerosakan 30 Saat
- Diagnostik Injap: Pemeriksaan Kesihatan Tanpa Penyingkiran
- Penyegerakan Data: Penyimpanan Rekod Automatik
- Trex vs 475: Jadual Perbandingan Terperinci
- Panduan Pemilihan: Memilih Model yang Tepat
- Kajian Kes Dunia Sebenar
- Bacaan Berkaitan
01. Bekalan Kuasa Luar Talian: Bekerja Tanpa Kuasa Loji
Masalah Era 475
Tarikh akhir projek baharu. Beratus-ratus pemancar di tapak, bilik kawalan masih dalam pembinaan. Pasukan pentauliahan perlu memulakan konfigurasi, tetapi bekalan elektrik masih belum tersedia. Tunggu panel elektrik, tunggu pemasangan kabel, tunggu penyepaduan sistem—dua minggu masa henti.
Penyelesaian Trex
Modul komunikasi pelbagai fungsi AMS Trex Device Communicator merangkumi bekalan kuasa DC 24V terbina dalam. Sambungkan ke gelung HART tanpa kuasa, dan AMS Trex Device Communicator membekalkan kuasa secara langsung. Konfigurasikan di tapak, tetapkan parameter dengan segera. Tidak perlu menunggu infrastruktur elektrik.
Keputusan Sebenar: Di sebuah kilang pembuatan automotif, jurutera perlu menugaskan lebih 100 instrumen pintar. Sebelum ini memerlukan 3 orang selama 3 hari. Dengan Trex: 1 orang, 1 hari. Penjimatan dua minggu diterjemahkan terus kepada keuntungan projek.
02. Diagnostik Gelung: Lokasi Kerosakan 30 Saat
Masalah Era 475
DCS menunjukkan data yang tidak tepat. Adakah pemancar rosak? Sambungan pendawaian yang lemah? Saluran kad DCS terbakar? Pendekatan tradisional: multimeter, kotak rintangan, penguji penebat—menguji secara membuta tuli. Kes terbaik: 1 jam untuk mencari masalah. Kes terburuk: setengah hari, kemudian mendapati terminal longgar adalah puncanya.
Penyelesaian Trex
AMS Trex Device Communicator merangkumi diagnostik gelung lanjutan. Ia menguasakan gelung dan melakukan pengesahan ciri dan pengasingan kerosakan. Sambungkan AMS Trex Device Communicator, buka diagnostik dan skrin akan melaporkan secara langsung:
- “Rintangan gelung rendah, periksa sentuhan blok terminal” → Ketatkan skru, masalah selesai
- “Suhu elektronik instrumen tidak normal” → Minta penggantian alat ganti, elakkan penutupan
Trex memberitahu anda di mana ia berada dan bukannya mencari kerosakan. Penyelesaian masalah dua jam dikurangkan kepada 10 minit.
03. Diagnostik Injap: Pemeriksaan Kesihatan Tanpa Penyingkiran
Masalah Era 475
Tindak balas penentu kedudukan injap perlahan, injap melekat—kegagalan penentu kedudukan atau masalah badan injap? Kaedah tradisional: keluarkan dan hantar untuk pemeriksaan. Dua hari hingga satu minggu, barisan pengeluaran tergendala. Selalunya penentu kedudukan tidak mengapa, cuma konfigurasi parameter yang salah. Tetapi pengeluaran sudah dihentikan.
Penyelesaian Trex
AMS Trex Device Communicator merangkumi aplikasi ValveLink Mobile. Analisis lengkung tandatangan injap, jalur ralat dinamik dan lakukan ujian tindak balas langkah—di lokasi, tanpa menanggalkan injap dari saluran paip.
- Respons penentu kedudukan perlahan? → Laraskan parameter di tapak
- Badan injap tersekat? → Jadualkan penyelenggaraan
- Geseran tidak normal? → Tambah pelinciran
Amaran awal, pembaikan tepat. Tidak perlu "tanggalkan dahulu, diagnosis kemudian."“
04. Penyegerakan Data: Penyimpanan Rekod Automatik
Masalah Era 475
Memanjat menara setinggi 30 meter di bawah terik matahari, memasang 20 alat muzik, tangan menggeletar kerana keletihan. Kembali ke pejabat, pengurus bertanya: “Di mana rekod-rekod itu?” Anda sedar—anda terlupa menulisnya. Memanjat lagi? Senario itu terlalu nyata. Walaupun direkodkan, nota tulisan tangan menjadi tidak boleh dibaca dalam beberapa hari.
Penyelesaian Trex
AMS Trex Device Communicator menyokong penyegerakan wayarles Bluetooth/WiFi. Selepas pentauliahan, data akan dimuat naik secara automatik ke sistem pengurusan peranti AMS. Klik “segerak”—semasa anda menghabiskan kopi anda, data akan berada di bahagian belakang.
- Semua parameter peranti dan rekod pentauliahan disimpan secara kekal
- Boleh diakses pada bila-bila masa, boleh dieksport, boleh dicetak
- Satu perjalanan menyelesaikan kerja untuk dua peranti
Data diarkibkan secara automatik. Rekod tidak pernah hilang.
AMS Trex Device Communicator vs 475: Perbandingan Terperinci
| Ciri | HART 475 | AMS Trex | Kelebihan |
|---|---|---|---|
| Pemproses | 80MHz SH3 | Korteks A8 ARM 800MHz | 10x lebih pantas |
| Paparan | 3.5 inci | Skrin sentuh resistif VGA berwarna 5.7 inci (14.5 cm), resolusi 640 x 480 | Lebih besar, lebih jelas, boleh dibaca oleh cahaya matahari, serasi dengan sarung tangan |
| Kuasa Luar Talian | ❌ Tidak disokong | ✅ Bekalan kuasa HART + FF terbina dalam (3-22.5 mA / 0-38 mA) | Bekerja tanpa kuasa loji |
| Diagnostik Gelung | Asas | Segmen Lanjutan + FF | Lokasi kerosakan 10x lebih pantas |
| Diagnostik Injap | ❌ Tidak disokong | ✅ ValveLink Mobile (tandatangan, jalur ralat dinamik, tindak balas langkah) | Tiada penyingkiran diperlukan |
| Penyegerakan Data | Rakaman manual | Penyegerakan automatik Bluetooth/WiFi | Jangan sekali-kali kehilangan rekod |
| Modul Komunikasi | Konfigurasi tetap | Modular: Standard (C) atau Plus (L) dengan bekalan kuasa, ammeter, perintang dalaman | Pengembangan fleksibel |
| Tanpa Wayar | Bluetooth (sesetengah model) | Bluetooth + WiFi 802.11 b/g/n (julat 33m) + NFC (julat 20mm) | Kesambungan penuh |
| Status | Dihentikan pada Okt 2018 | Kemas kini aktif dan berterusan, 2,000+ pustaka peranti | Kalis masa depan |
Panduan Pemilihan: Memilih Model yang Tepat
Kod model Trex mengikuti struktur mudah:
| Kedudukan Kod | Maksudnya | Pilihan | Cadangan |
|---|---|---|---|
| Modul Komunikasi | Jenis komunikasi | C = Piawai L = Pelbagai fungsi |
Pilih L untuk bekalan kuasa + diagnostik |
| Permohonan | Sokongan protokol | H = HART F = HART + FF |
Padankan keperluan tumbuhan |
| Berbahaya | Pensijilan | KL = Selamat secara intrinsik NA = Tidak berbahaya |
Loji kimia: pilih KL |
| Sokongan | Tempoh perkhidmatan | S1 = 1 tahun S3 = 3 tahun |
Cadangkan S3 untuk nilai jangka panjang |
Pecahan Kod Model
| Kedudukan Kod | Penerangan | Pilihan |
|---|---|---|
| Model Asas | TREX | Tetap |
| Modul Komunikasi | Jenis komunikasi | C = Standard (terminal HART + FF) L = Tambah (menambah bekalan kuasa, ammeter, perintang dalaman) |
| Permohonan | Sokongan protokol | H = HART sahaja F = HART + FOUNDATION Fieldbus |
| Modul Kuasa | Bateri | P = Li-Ion Boleh Dicas Semula (standard) |
| Pensijilan | Kelulusan kawasan berbahaya | KL = ATEX, CSA, IECEx Selamat Secara Intrinsik (termasuk FISCO) NA = Tiada kelulusan |
| Tanpa Wayar | Pilihan radio | W = Wi-Fi + NFC 9 = Tiada |
| Sokongan | Tempoh perkhidmatan | S1 = Sokongan Standard (1 Tahun) S3 = Sokongan Standard (3 Tahun) P1 = Sokongan Premium (1 Tahun) P3 = Sokongan Premium (3 Tahun) |
| Pilihan | Aksesori berbilang pilihan | S = Beg Pembawa R = Aplikasi Radar Master W = Aplikasi Peruntukan WirelessHART |
Konfigurasi yang Disyorkan: TREXLHPKLWS3S
L = Modul komunikasi berbilang fungsi (kuasa + diagnostik + ammeter)
H = protokol HART
P = Modul kuasa Li-Ion boleh dicas semula
KL = Pensijilan selamat secara intrinsik (ATEX, CSA, IECEx, FISCO)
W = Wi-Fi + NFC tanpa wayar
S3 = sokongan standard 3 tahun
S = Beg pembawa
Satu pembelian, perlindungan selama tiga tahun. Diperakui untuk kegunaan di lebih 100 buah negara.
Konfigurasi Model Biasa
| Nombor Model | Konfigurasi | Terbaik Untuk |
|---|---|---|
| TREXLHPKLWS3S | HART sahaja, Modul Plus, IS, Tanpa Wayar, sokongan 3 tahun, Sarung | Aplikasi HART standard di kawasan berbahaya |
| TREXLFPKLWS3S | HART + FF, Modul Plus, IS, Tanpa Wayar, sokongan 3 tahun, Sarung | Persekitaran campuran HART dan Foundation Fieldbus |
| TREXLFPKLWS3SRW | Konfigurasi penuh + Radar Master + aplikasi WirelessHART | Liputan loji lengkap termasuk tahap radar dan rangkaian tanpa wayar |
Aksesori Utama & Alat Ganti
| Nombor Bahagian | Penerangan |
|---|---|
| TREX-0002-1211 | Modul Kuasa Li-Ion Boleh Dicas Semula |
| TREX-0003-0012 | Penyesuai AC (100-240VAC, dengan palam AS/EU/UK/AU) |
| TREX-0004-0001 | Set Plumbum dengan Penyambung |
| TREX-0005-0002 | Tali Tangan (set gantian 2) |
| TREX-0005-0011 | Beg Pembawa |
| TREX-0005-0004 | Penyangkut Magnetik |
| TREX-FFPA-0001 | Palam Kuasa Fieldbus FOUNDATION |
| TREX-0096-0001 | Perintang Beban 250 Ω yang lasak |
| TREX-APRM-PE01 | Aplikasi Radar Master (untuk pemancar tahap radar Rosemount) |
| TREX-APWP-PE01 | Aplikasi Peruntukan WirelessHART |
Spesifikasi Teknikal
| Spesifikasi | Butiran |
|---|---|
| Pemproses | Korteks A8 ARM 800 MHz / NXP |
| RAM | 512 MB DDR3 SDRAM |
| Memori Dalaman | 2 GB NAND Flash + 32 GB Lanjutan |
| Sistem Pengoperasian | Windows Embedded Compact 2013 |
| Paparan | Skrin sentuh resistif VGA berwarna 5.7 inci (14.5 cm); resolusi 640 x 480 piksel; lampu latar boleh laras untuk penjimatan kuasa, persekitaran gelap atau cahaya matahari yang terang |
| Bateri | Li-Ion boleh dicas semula; penggunaan biasa 8+ jam; masa pengecasan 3-4 jam |
| Protokol Komunikasi | HART, YAYASAN Bas Lapangan, Tanpa Wayar HART |
| Kesambungan | USB 2.0 (Mikro USB), Wi-Fi 802.11 b/g/n (julat sehingga 33 m), NFC Aktif (julat sehingga 20 mm) |
| Keupayaan Kuasa Gelung | Kuasa DC terbina dalam untuk peranti HART dan FF; Julat arus HART: 3-22.5 mA; Julat arus FF: 0-38 mA |
| Suhu Operasi | -20°C hingga +55°C (-4°F hingga 131°F); Kelulusan IS: -20°C hingga +50°C (-4°F hingga 122°F) |
| Penilaian Kandang | IP54 (tahan habuk dan percikan air) |
| Rintangan Kejutan | Tahan ujian jatuh 1 meter ke atas konkrit di semua sisi dan sudut |
| Keselamatan Intrinsik | ATEX, CSA (AS/Kanada), IECEx, FISCO |
| Kelulusan Tanpa Wayar | FCC, CE, MERAH, IC |
| Berat | Lebih kurang 2.9 paun (1330 gram) |
| Waranti | 18 bulan terhadap kecacatan pembuatan |
| Pustaka Peranti | Pustaka DD lengkap untuk lebih 2,000 peranti Fieldbus HART dan FOUNDATION |
Aplikasi Atas Kapal
Selain konfigurasi peranti asas, Trex merangkumi aplikasi terbina dalam yang berkuasa yang mengubah kerja lapangan:
Komunikator Lapangan
Konfigurasikan dan selesaikan masalah peranti Fieldbus HART dan FOUNDATION. Pustaka Perihalan Peranti (DD) yang lengkap menyokong lebih 2,000 peranti daripada pengeluar utama.
Diagnostik Gelung
Hidupkan gelung dan lakukan penyelesaian masalah yang komprehensif. Sahkan ciri-ciri gelung dan asingkan masalah pendawaian tanpa peralatan ujian tambahan.
Diagnostik Fieldbus
Menyelesaikan masalah dan mengesahkan segmen Fieldbus FOUNDATION. Mendiagnosis voltan DC rangkaian dan hingar purata untuk memastikan komunikasi digital yang andal.
ValveLink Mudah Alih
Analisis keadaan dan prestasi pemasangan injap secara langsung di lapangan:
- Analisis tandatangan injap
- Pengukuran jalur ralat dinamik
- Sapuan satu butang PD
- Ujian tindak balas langkah
Tersedia secara percuma sebaik sahaja unit diaktifkan.
Radar Master
Konfigurasikan dan sahkan pemancar aras radar Rosemount dengan grafik dinamik. Permudahkan konfigurasi radar yang kompleks dengan panduan visual.
Peruntukan WirelessHART
Menyediakan rangkaian tanpa wayar dan mengkonfigurasi beratus-ratus peranti secara serentak. Memperkemas penggunaan WirelessHART berskala besar.
Alatan Tambahan
- Kalkulator: Kalkulator mudah, penukaran asas, penukar gelung/kalkulator hukum Ohm, penukar unit
- Pemapar PDF: Akses manual, proses kerja dan nota lapangan terus pada peranti
- Bantuan Trex: Panduan bantuan yang boleh dicari untuk rujukan di tapak
- Naik Taraf Studio: Aplikasi PC untuk kemas kini perisian dan pengurusan aplikasi (Windows 7 Professional SP1 atau Windows 10 Professional diperlukan)
Penyegerakan Automatik & Pengurusan Data
Segerakkan perubahan medan secara automatik dengan pangkalan data Pengurus Peranti AMS melalui Wi-Fi atau USB. Log jejak audit dan cap masa merekodkan semua perubahan untuk rekod pangkalan data yang tepat. Apabila di luar talian, Trex menyimpan perubahan dalam cache dan menggunakannya apabila sambungan dikesan.
Kajian Kes Dunia Sebenar

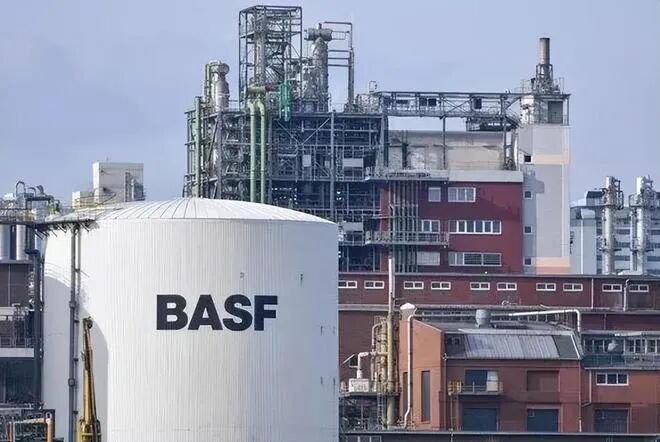

Kumpulan Kimia BASF (Jerman)
Di pangkalan pengeluaran kimia utama dengan beribu-ribu peranti pintar daripada pelbagai pembekal, penyelarasan komunikasi adalah mencabar. Selepas melaksanakan AMS Trex Device Communicator, semua peranti disambungkan dengan lancar. Pengendali memusatkan pemantauan dan pengurusan, sekali gus meningkatkan kecekapan pengeluaran dengan ketara.

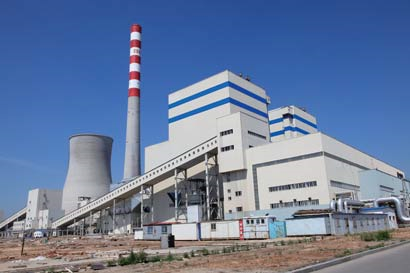

Loji Janakuasa Terma Utama
Sebuah unit penjana bernilai berjuta-juta dolar menunjukkan turun naik parameter yang tidak normal. Diagnostik pintar AMS Trex Device Communicator mengenal pasti haus galas sebagai puncanya. Juruteknik menggantikan galas berdasarkan cadangan Trex, sekali gus mencegah gangguan bekalan elektrik yang besar. Penjimatan yang dianggarkan: lebih 10 juta RMB, serta perlindungan kestabilan grid.

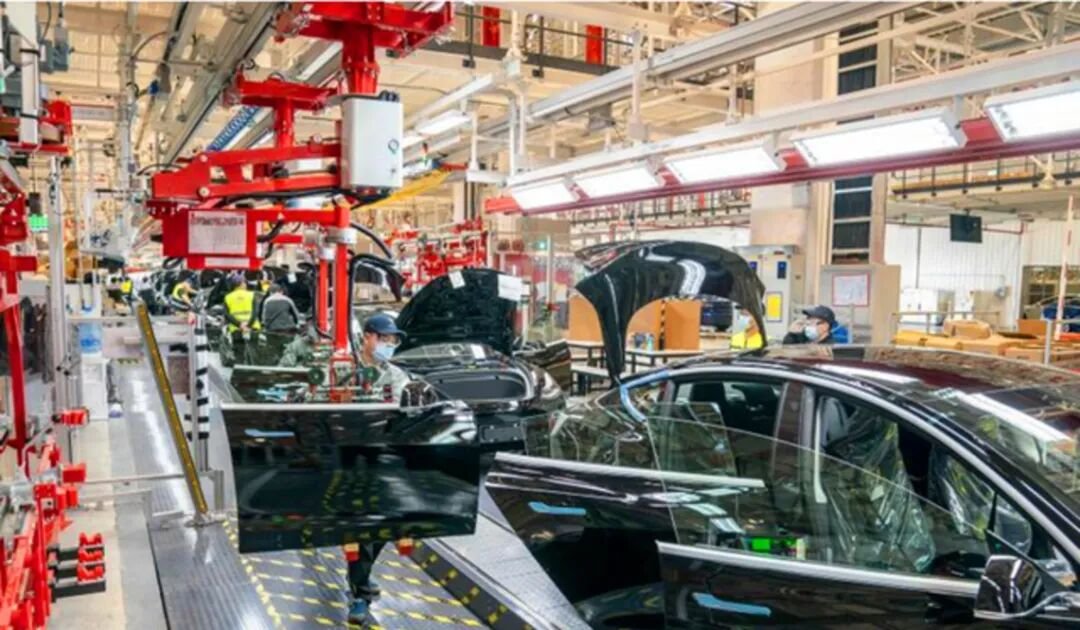

Tesla Shanghai Gigafactory
Semasa pentauliahan peralatan awal, juruteknik memerlukan latihan minimum untuk mengendalikan AMS Trex Device Communicator bagi konfigurasi parameter dan penentukuran. Berbanding dengan peralatan pentauliahan tradisional, AMS Trex Device Communicator memendekkan garis masa projek, membolehkan permulaan pengeluaran yang lebih awal dan kelebihan pasaran.

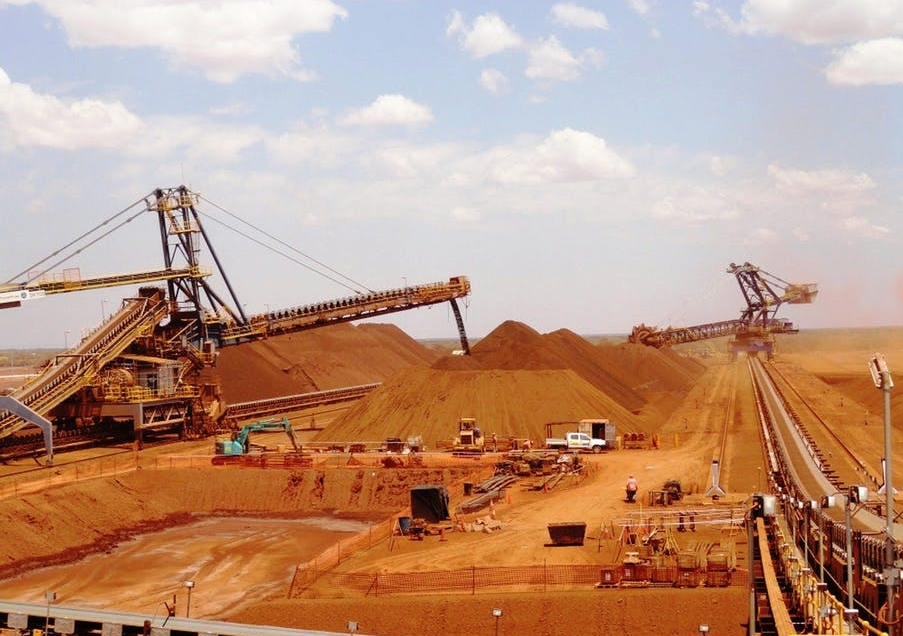

Bijih Besi BHP (Australia)
Dalam persekitaran yang keras dengan suhu tinggi, habuk dan keadaan elektromagnet yang kompleks, peralatan sebelumnya kerap rosak. AMS Trex Device Communicator mengekalkan operasi yang stabil berhampiran relau suhu tinggi dan di lombong berdebu, memastikan perlombongan dan pengeluaran yang berterusan.
Kesimpulan
Penamatan 475 adalah fakta. Ramai jurutera berpengalaman bimbang: selepas menggunakan alat yang sama selama lebih sedekad, adakah peranti baharu itu akan terasa asing? Adakah ia akan memperlahankan kerja lapangan?
Kebenaran: AMS Trex Device Communicator bukan di sini untuk menggantikan kepakaran anda—ia di sini untuk menguatkannya.
- Bekalan kuasa luar talian membolehkan anda bekerja tanpa menunggu infrastruktur elektrik
- Diagnostik gelung mengenal pasti kerosakan dalam 30 saat
- Diagnostik injap mengenal pasti masalah tanpa penyingkiran
- Penyegerakan data menghapuskan penyimpanan rekod manual
Kuasai keempat-empat ciri ini dengan AMS Trex Device Communicator, dan dalam masa dua jam, anda akan mengatasi 475 pengguna berpengalaman.
Perlukan rundingan teknikal atau sebut harga untuk komunikator AMS Trex?
Hubungi jurutera aplikasi kami di sales@yunrui-controls.com atau WhatsApp 18710784030
