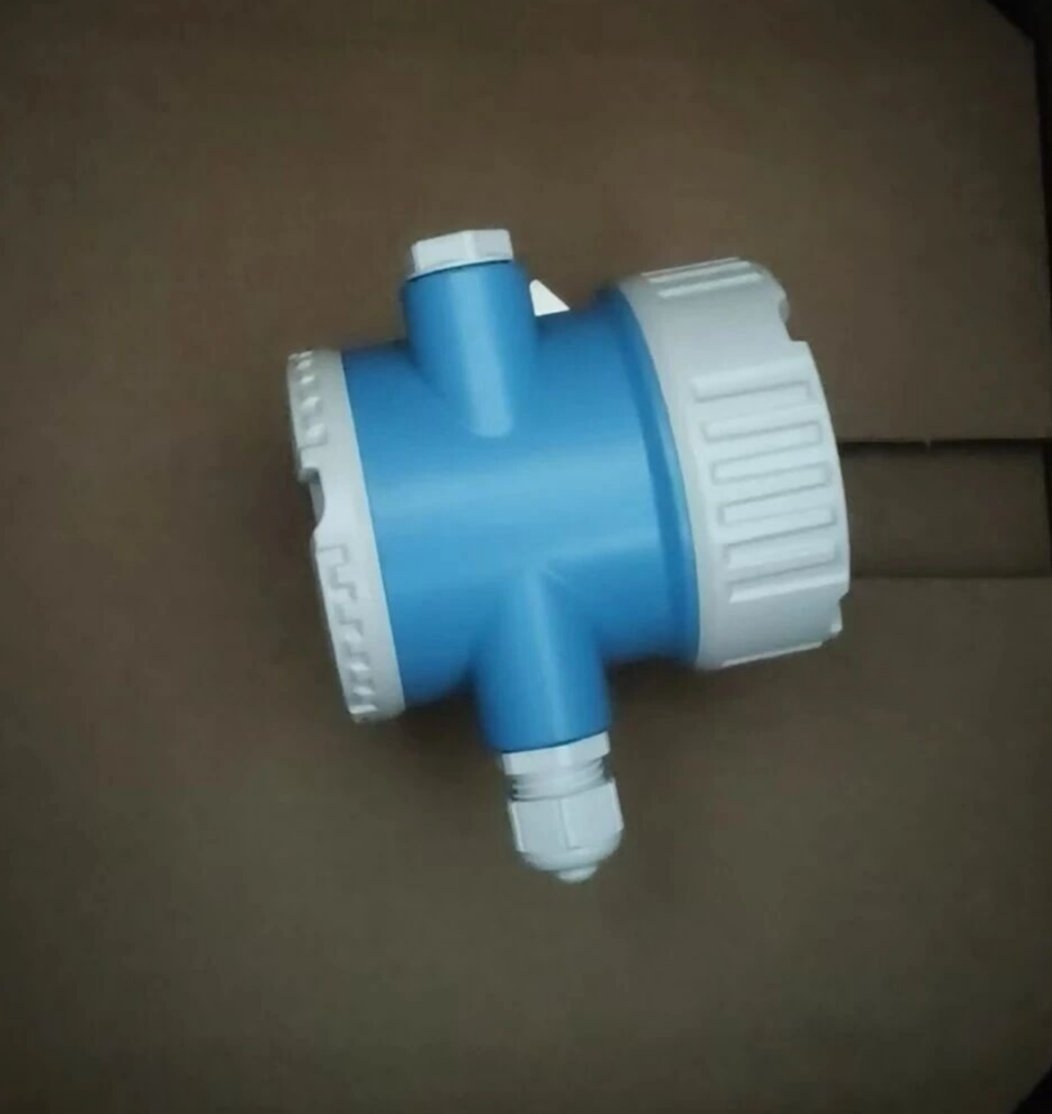

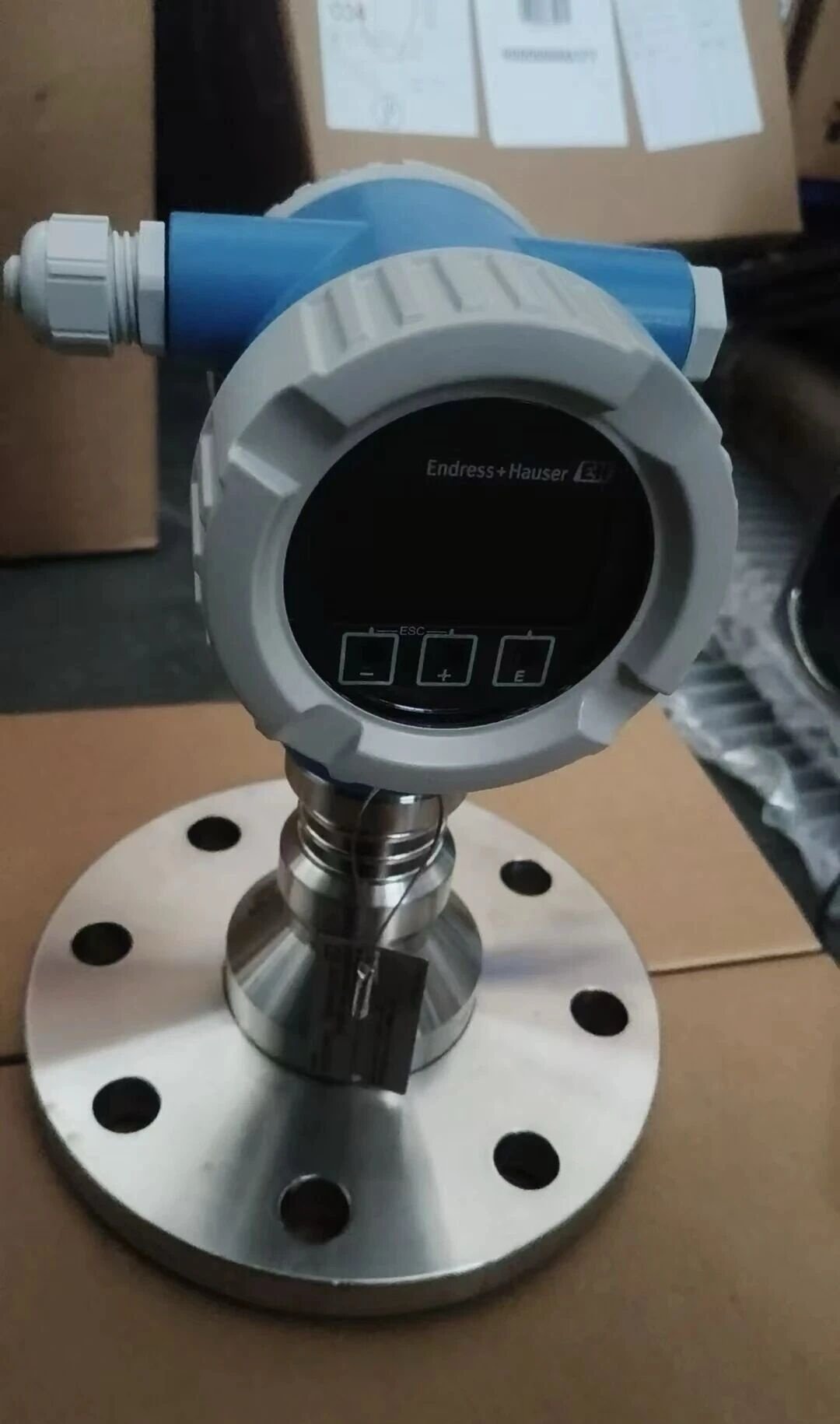

マイクロパイロット FMR62B
80GHzレーダー式レベル計 | 精度±1mm | -196～+450℃ | SIL 2/3認証取得済み
技術概要
の マイクロパイロット FMR62B これは、80GHz非接触レーダー測定技術の次世代を代表するものです。 エンドレスハウザー. プロセス産業における要求の厳しい液体用途向けに設計された Micropilot FMR62B レーダーレベルトランスミッター 高温、高圧、腐食性環境など、従来の計測技術では対応できないような過酷な環境下でも、卓越した性能を発揮します。.
信頼できるサプライヤーとして エンドレスハウザーの楽器, YUNRUIは本物の FMR62Bレーダーレベルトランスミッター 充実した技術サポートと迅速なグローバル配送を備えた製品。.
🔬 80GHz技術のブレークスルー
の Micropilot FMR62B レーダーレベルトランスミッター 80GHzのWバンド周波数で動作し、従来の26GHzレーダー送信機に比べて大きな利点があります。
| 特徴 | FMR62B（80GHz） | 従来型（26GHz） |
|---|---|---|
| ビーム角度 | 3° | 8°は典型的な値です |
| 最小測定距離 | 0.3メートル（12インチ） | 1メートル以上（39インチ） |
| 解決 | 1 mm (0.04 インチ) | 3 mm以上 (0.12 インチ) |
| 干渉抑制 | 非常に優れている（狭いビーム幅） | 適度 |
| ノズルの互換性 | DN50 / 2インチ以上 | DN80 / 3インチ以上 |
狭い3°のビーム角度により、タンク壁、内部構造、攪拌機からの干渉が排除され、 FMR62Bレーダーレベルトランスミッター 複雑な形状のタンクに最適です。.
📊 技術仕様
性能パラメータ
| パラメータ | 仕様 |
|---|---|
| 測定原理 | 自由空間レーダー（80GHz FMCW） |
| 最大射程距離 | 80メートル（262.5フィート） |
| 正確さ | ±1 mm (0.04 インチ) |
| 再現性 | ±0.5 mm (0.02 インチ) |
| プロセス温度 | -196～+450℃（-321～+842°F） |
| プロセス圧力 | -1～+160バール（-14.5～+2,321psi） |
| ピーク出力電力 | 1.5mW未満 |
| 平均出力電力 | <70μW |
コミュニケーションとアウトプット
| 出力 | 仕様 |
|---|---|
| 主要生産量 | 4～20mA HART（2線式） |
| オプション出力2 | 4～20mA（設定可能） |
| スイッチ出力 | オープンコレクター（オプション） |
| 無線 | 設定用のBluetooth® |
| 供給電圧 | 10.5～35V DC |
| 警報信号 | 3.6～22mA（NAMUR NE 43） |
🔧アンテナのオプションと材質
適切なアンテナを選択することは、 FMR62Bレーダーレベルトランスミッター 特定のアプリケーションにおけるパフォーマンス：
| アンテナの種類 | 材料 | サイズ | ベストアプリ |
|---|---|---|---|
| PTFEドリップオフ | PTFE | 50 mm (2 インチ) | 凝縮する蒸気、蓄積しやすい媒体 |
| PTFE被覆（フラッシュタイプ） | PTFEでカプセル化 | 50 mm (2 インチ) | 腐食性液体、衛生要件 |
| PTFE被覆（フラッシュタイプ） | PTFEでカプセル化 | 80 mm (3 インチ) | 最大信号強度、大型ノズル |
| ホーンアンテナ | 316Lステンレス鋼 | 65 mm (2.6 インチ) | 標準的な用途、費用対効果が高い |
住宅オプション
| 住宅タイプ | 材料 | 応用 |
|---|---|---|
| 単一区画 | プラスチック | 標準的で費用対効果が高い |
| 単一区画 | アルミニウム | 一般産業 |
| 単一コンパートメント（衛生的） | 316Lステンレス鋼 | 食品、医薬品 |
| デュアルコンパートメント | アルミニウム／ステンレス鋼 | 電子回路と端末の分離 |
| デュアルコンパートメント（L型） | アルミニウム／ステンレス鋼 | 柔軟なディスプレイ配置 |
💓 ハートビートテクノロジー™
の マイクロパイロット FMR62B Endress+Hauser独自のHeartbeatテクノロジーを搭載し、継続的な自己監視と診断が可能 FMR62Bレーダーレベルトランスミッター:
心拍確認
- 自己検証: プロセスを中断することなく、デバイスの状態を自動的にチェックします。
- 蓄積物検出： アンテナ汚染に関する早期警告（3週間前通知）
- 蓄積指数： アンテナ汚染の定量的測定
心拍モニタリング
- 泡の検知： 液面上の泡層の自動識別
- 発泡指数： 泡レベルの定量的評価
- ループ診断: 4～20mAループの健全性を継続的に監視する
心拍診断
- プロセス接続漏れ検知： 圧力過渡解析
- 電子機器の健全性スコア： デバイスの残存寿命の予測評価
🛡️ 認証と規格
| 認証 | 標準 | 応用 |
|---|---|---|
| SIL 2 | IEC 61508 | 単体デバイス（標準） |
| SIL 3 | IEC 61508 | 同質冗長アーキテクチャ |
| 防爆 | ATEX、IECEx | 危険区域への設置 |
| 過充填防止機能 | WHG | ドイツ水資源法遵守 |
| 海洋 | 船舶分類 | オフショアおよび海洋用途 |
| 工場出荷時校正 | 5ポイントまたは10ポイント | 追跡可能な測定精度 |
🏭 アプリケーションと産業
🧪 化学産業
- 腐食性液体： PTFEアンテナは、酸、アルカリ、および腐食性の強い化学物質に対応します。
- 反応容器： 高圧プロセス向け160バールの耐圧性能
- 貯蔵タンク： 大型化学薬品貯蔵施設向けの80m範囲
🛢️ 石油・ガス
- 原油タンク： 誘電率の変動にもかかわらず、信頼性の高い測定が可能
- LNG貯蔵： 極低温用途向け-196℃動作
- プロセス分離装置： 界面測定のための泡検出
🍔 食品および医薬品
- 衛生的な容器： 316L製ハウジングとPTFE製アンテナは衛生要件を満たしています。
- CIP/SIPプロセス： 洗浄サイクルに耐える耐熱性
- 貯蔵サイロ： 正確な在庫管理
⚡ 発電
- ボイラー給水： 高温凝縮液の測定
- 冷却水： 冷却塔水槽内の水位を確実に維持する
🔧 インストール手順
取り付け位置
- 貯蔵容器： 液体の表面を穏やかに保つための中央取り付け
- 緩衝容器： 表面乱流を避けるため、入口からずらして設置する。
- 撹拌容器： ビーム経路にバッフルや攪拌羽根が入らないようにしてください。
ノズル要件
| アンテナサイズ | 最小ノズル径 | ノズルの最大長さ |
|---|---|---|
| 50 mm (2 インチ) | DN50 / 2インチ | マニュアルを参照してください（Dに依存します） |
| 65 mm (2.6 インチ) | DN65 / 2.5インチ | マニュアルを参照してください（Dに依存します） |
| 80 mm (3 インチ) | DN80 / 3インチ | マニュアルを参照してください（Dに依存します） |
重要： ノズルが長すぎると信号劣化の原因となります。標準長を超えるノズルについては、製造元にお問い合わせください。.
静止井戸／バイパスアプリケーション
- 80mm埋め込み型アンテナ（80mm（3インチ）の静水井戸に対応）
- 配管内の最大測定範囲：20m（65.6フィート）
- 自由空間測定と比較して精度が低下する
📱 試運転と運用
設定方法
- Bluetooth®ワイヤレス： SmartBlueアプリによる安全なワイヤレス設定
- ローカルディスプレイ: 直感的なメニューガイドによるセットアップ
- HARTコミュニケーター： 標準HARTプロトコルのサポート
- PCソフトウェア： FieldCare、DeviceCare、Field Xpert SMT70
ガイド付き試運転
の FMR62B ウィザード形式の設定手順により、ユーザーは以下の手順で設定を行うことができます。
- タンクの形状構成
- 媒体の特性選択（誘電率）
- 干渉エコーマッピング
- 信号最適化
- 出力構成
運用と監視
- 画面： 測定値、棒グラフ、診断アイコン
- ステータスシグナル: NAMUR NE 107（故障、機能チェック、仕様外、メンテナンスが必要）
- リモートアクセス: HART、Bluetooth、またはWirelessHART
⚡ 競争上の優位性
| パラメータ | FMR62B | 典型的な競合企業 |
|---|---|---|
| 頻度 | 80GHz | 26GHz |
| ビーム角度 | 3° | 8～10° |
| 正確さ | ±1 mm | ±3 mm |
| 温度範囲 | -196～+450℃ | -40～+200℃ |
| 圧力範囲 | -1～+160バール | -1～+40バール |
| SIL認証 | SIL 2/3 | しばしば見落とされる |
| 心拍技術 | 統合 | 利用不可 |
