Ưu điểm kỹ thuật quan trọng
-

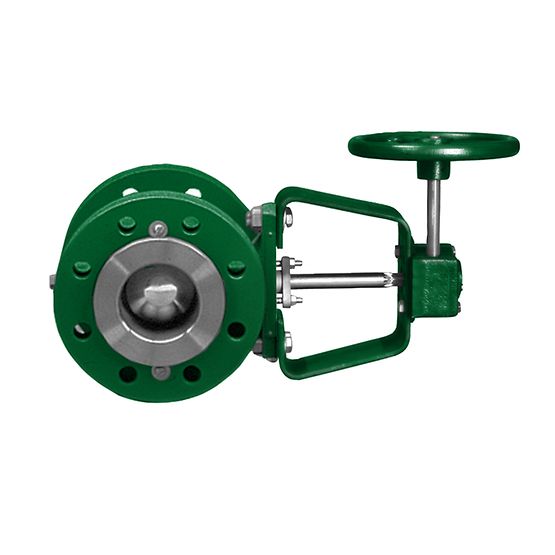

Hệ thống truyền động bánh răng mô-men xoắn cao: Máy 1077 truyền lực từ tay quay thông qua trục đầu vào đến bánh răng trục vít và ống dẫn động (bánh răng sector). Bộ bánh răng này nhân mô-men xoắn đầu vào, cho phép vận hành trơn tru các van quay lớn mà nếu không sẽ rất khó di chuyển bằng tay.
-
Kết nối trực tiếp bằng rãnh then: Ống lót bánh răng dẫn động có một lỗ rãnh then khớp trực tiếp với trục van hoặc trục ngắn có rãnh then. Thiết kế truyền động trực tiếp này giúp giảm số lượng bộ phận cần thiết, loại bỏ độ rơ cơ học (vùng chết) và đơn giản hóa cả việc lắp đặt lẫn bảo trì định kỳ.
-
Vận hành trực quan và an toàn: Để đảm bảo vận hành an toàn và chính xác, tay quay được đánh dấu rõ ràng hướng quay cần thiết để mở van. Khi được lắp đặt theo hướng dẫn của nhà sản xuất, việc quay tay quay theo chiều kim đồng hồ sẽ luôn đóng van trong mọi trường hợp, giảm nguy cơ sai sót của người vận hành.
-
Chỉ báo vị trí dễ nhìn: Mẫu 1077 bao gồm một chỉ báo xoay nổi bật với các vạch rõ ràng cho vị trí mở hoàn toàn và đóng hoàn toàn. Các vạch chia nhỏ giữa các điểm này cung cấp phản hồi chính xác cho người vận hành để điều chỉnh ga thủ công trong toàn bộ phạm vi chuyển động 90 độ.
-
Chốt chặn hành trình có thể điều chỉnh và khóa được: Vị trí van chính xác được duy trì nhờ các chốt chặn hành trình có thể điều chỉnh. Các chốt này có thể được khóa cố định để thiết lập giới hạn chính xác ở 0 độ (đóng) và 90 độ (mở). Ngoài ra, các điểm dừng cho hoạt động ở góc 60 độ có thể được sử dụng để thiết lập các góc đóng tùy chỉnh, bảo vệ các bộ phận bên trong van khỏi bị xoay quá mức.
-
Vỏ hộp số bền chắc: Cơ cấu bánh răng trục vít và bánh răng hình quạt được đặt trong một vỏ bọc chắc chắn, bảo vệ các bộ phận truyền động quan trọng khỏi các chất gây ô nhiễm công nghiệp và đảm bảo độ tin cậy lâu dài trong môi trường khắc nghiệt.
Ma trận hiệu suất kỹ thuật
| Tính năng | Chi tiết |
| Loại bộ truyền động | Cơ cấu quay bánh răng trục vít điều khiển bằng tay |
| Giao diện van | Lỗ có khía (Ghép nối trực tiếp) |
| Logic xoay | Xoay theo chiều kim đồng hồ để đóng |
| Phạm vi di chuyển | Góc xoay từ 0 đến 90 độ (có thể điều chỉnh) |
| Phản hồi về vị trí | Thang đo gia tăng đậm |
| Lắp đặt | Gắn trực tiếp vào nắp van hoặc giá đỡ. |
Ứng dụng chính
-
Hệ thống cách ly tải nặng: Vận hành thủ công các van bướm và van bi cỡ lớn trong các đường ống tiện ích và công nghiệp.
-
Điều tiết thủ công chính xác: Tinh chỉnh lưu lượng trong hệ thống nước làm mát hoặc hệ thống đường vòng khi không cần tự động hóa.
-
Trạm điều khiển từ xa: Cung cấp giao diện điều khiển thủ công đáng tin cậy cho các van đặt ở những khu vực không có nguồn khí nén hoặc điện.
-
Chức năng điều khiển thủ công quan trọng về an toàn: Đóng vai trò là bộ điều khiển thủ công chính cho các đường ống dẫn khí hoặc chất lỏng áp suất cao.
