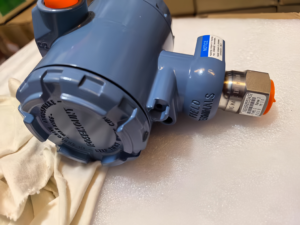

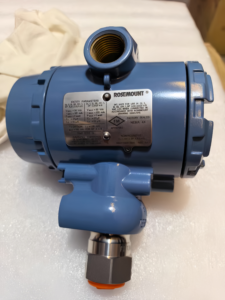

The Rosemount 3051GP To'g'ridan-to'g'ri o'rnatish bosim o'tkazgichi Emerson Process Management kompaniyasining talabchan sanoat qo'llanmalarida aniq va ishonchli bosim o'lchash bo'yicha sanoatda yetakchi yechimini ifodalaydi. Ushbu keng qamrovli texnik sharh 3051GP3A2B21AB4l5M5 konfiguratsiyasi uchun model spetsifikatsiyalari, ishlash xususiyatlari va qo'llash bo'yicha ko'rsatmalarni qamrab oladi.
Model kodi taqsimoti: 3051GP3A2B21AB4l5M5
| Kod pozitsiyasi | Qiymat | Tavsif |
|---|---|---|
| Asosiy model | 3051GP | To'g'ridan-to'g'ri o'rnatish o'lchagichi bosim o'tkazuvchisi |
| Diapazon | 3 | 0 dan 300 psi gacha (0 dan 20,7 bar gacha / 0 dan 2068 kPa gacha) |
| Chiqish | A | Raqamli HART protokoli bilan 4-20 mA |
| Jarayon ulanishi | 2B | 1/2-14 NPT Ayol |
| Izolyatsiya qiluvchi diafragma | 21 | 316L zanglamaydigan po'lat |
| Suyuqlikni to'ldiring | AB | Silikon moyi |
| Uy-joy | 4 | Alyuminiy, poliuretan bilan qoplangan |
| Kanalga kirish | l5 | 1/2-14 NPT, alyuminiy |
| Displey | M5 | Mahalliy operator interfeysi bilan LCD displey |
Texnik xususiyatlar
Ishlash xususiyatlari
- Aniqlik: ±0.065% oralig'i (Standart), ±0.04% oralig'i (Yuqori unumdorlik opsiyasi)
- Barqarorlik: 5 yil davomida ±0.1% URL
- Javob vaqti: 100 ms (odatiy)
- Yangilanish darajasi: Sekundiga 22 marta
- Pastga tushirish nisbati: 100:1 gacha
Atrof-muhit xususiyatlari
- Atrof-muhit harorati: -40°C dan 85°C gacha (-40°F dan 185°F gacha)
- Jarayon harorati: -40°C dan 121°C gacha (-40°F dan 250°F gacha) to'g'ridan-to'g'ri o'rnatish
- Saqlash harorati: -46°C dan 85°C gacha (-50°F dan 185°F gacha)
- Namlik: 0-100% nisbiy namlik
- Tebranish: IEC 60770-1 dala talablariga muvofiq sinovdan o'tgan
Elektr xususiyatlari
- Quvvatlantirish manbai: 10.5-42.4 VDC (IS bo'lmagan), 10.5-30 VDC (IS)
- Yuk cheklovlari: 0-1440 ohm (HART aloqasi uchun kamida 250 ohm kerak)
- Aloqa protokoli: HART 5, 6 yoki 7-tahrirni tanlash mumkin
- Chiqish signali: 4-20 mA DC, chiziqli yoki kvadrat ildiz uchun foydalanuvchi tomonidan sozlanishi mumkin
Sertifikatlar va tasdiqlashlar
| Sertifikatlash turi | Standartlar |
|---|---|
| Xavfli hudud | ATEX, IECEx, FM, CSA, NEPSI |
| Xavfsizlik yaxlitligi | IEC 61508 bo'yicha SIL 2/3 sertifikatiga ega |
| Dengizchi | ABS, DNV GL, Lloyd's Register |
| Ichimlik suvi | NSF/ANSI/CAN 61, ACS, KTW |
| Gigiena | 3-A, EHEDG |
Asosiy xususiyatlar va texnologiyalar
Coplanar™ platformasi dizayni
Rosemount 3051GP Emersonning patentlangan Coplanar platformasidan foydalanadi, bu esa yuqori ishlash xususiyatlarini saqlab qolgan holda, jarayon ulanishlariga to'g'ridan-to'g'ri o'rnatish imkonini beradi. Ushbu dizayn ko'plab ilovalarda impulsli quvurlarga ehtiyojni bartaraf etadi, o'rnatish murakkabligi va oqish nuqtalarini kamaytiradi.
SuperModule™ platformasi
SuperModule dizayni quyidagilarni ta'minlaydi:
- Ulangan impuls chizig'ini aniqlash
- Statistik jarayonlar monitoringi
- Quvvat bo'yicha maslahat diagnostikasi
- O'zgaruvchan jurnal yozish imkoniyatlari
Murakkab diagnostika
- Loop yaxlitligini monitoring qilish
- Jarayon ogohlantirishini aniqlash
- Qurilmaning sog'lig'ini kuzatish
- Bashoratli texnik xizmat ko'rsatish imkoniyatlari
Odatdagi ilovalar
Neft va gaz sanoati
- Quduq boshi bosimini monitoring qilish
- Ajratuvchi bosimni boshqarish
- Quvur liniyasi bosimini boshqarish
- Kompressor stantsiyasini monitoring qilish
Kimyoviy va neft-kimyo
- Reaktor bosimini o'lchash
- Distillash ustunini boshqarish
- Saqlash idishidagi bosimni monitoring qilish
- Jarayon idishidagi bosim ko'rsatkichi
Energiya ishlab chiqarish
- Qozon barabanining bosimi
- Bug 'tizimini monitoring qilish
- Kondensator bosimini o'lchash
- Turbina boshqaruv tizimlari
Suv va oqava suvlar
- Nasosning tushirish bosimi
- Filtr differentsial bosimi
- Membran tizimini monitoring qilish
- Tank sathini (gidrostatik) o'lchash
O'rnatish bo'yicha ko'rsatmalar
O'rnatish masalalari
- To'g'ridan-to'g'ri o'rnatish konfiguratsiyasi ko'pgina ilovalarda o'rnatish qavslariga ehtiyojni yo'q qiladi
- Jarayon ulanishining Emerson texnik xususiyatlariga muvofiq to'g'ri torklanganligiga ishonch hosil qiling
- Yuqori haroratli dasturlarda o'rnatishda issiqlik kengayishini hisobga oling
- Elektr quvurining minimal egilish radiusini saqlang
Elektr o'rnatish
- HART aloqasi uchun ekranlangan o'ralgan juftlik kabelidan foydalaning
- Mahalliy elektr qoidalariga muvofiq to'g'ri topraklamani saqlang
- Chaqmoq faolligi yuqori bo'lgan joylarda kuchlanishdan himoya qiluvchi vositalarni o'rnating
- Halqa qarshiligining HART aloqa talablariga javob berishini tekshiring
Nima uchun asl Rosemount 3051GP ni tanlash kerak?
| Xususiyat | Foyda |
|---|---|
| Emerson zavod kalibrlash | Kafolatlangan aniqlik va kuzatuv |
| Global qo'llab-quvvatlash tarmog'i | Dunyo bo'ylab mahalliy texnik yordam |
| 5 yillik barqarorlik kafolati | Kalibrlash chastotasining kamayishi, texnik xizmat ko'rsatish xarajatlarining pasayishi |
| SIL 2/3 sertifikati | Xavfsizlik asboblari tizimlari talablariga muvofiqligi |
| PlantWeb™ raqamli arxitektura | Aktivlarni boshqarish tizimlari bilan uzluksiz integratsiya |
Buyurtma haqida ma'lumot
The Rosemount 3051GP bosim o'tkazgichi Muayyan dastur talablariga javob berish uchun bir nechta konfiguratsiyalarda mavjud. Model kod tuzilishi quyidagilarni aniq belgilash imkonini beradi:
- Bosim diapazoni va sensor materiallari
- Chiqish protokoli va aloqa imkoniyatlari
- Jarayon ulanishlari va namlangan materiallar
- Korpus va elektr konfiguratsiyalari
- Displey va interfeys imkoniyatlari
- Xavfli hududlarni tasniflash bo'yicha sertifikatlar
