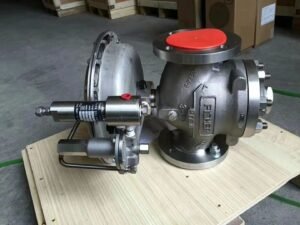

Qo'llanishingiz korroziyaga chidamlilik va aniq bosim nazoratini talab qilganda, Fisher 1098-EGR va 1098H-EGR seriyalari yetkazib berish. Ushbu uchuvchi tomonidan boshqariladigan regulyatorlar to'liq zanglamaydigan po'latdan yasalgan konstruksiyaga ega (CF8M korpusi) va past bosimli gaz taqsimlashdan tortib yuqori bosimli sanoat jarayonlarigacha bo'lgan barcha narsani boshqaradi.
Modelning taqsimlanishi
| Xususiyat | 1098-EGR | 1098H-EGR |
|---|---|---|
| Kuzov materiali | CF8M zanglamaydigan po'lat | CF8M zanglamaydigan po'lat |
| Bezatish materiallari | Zanglamaydigan po'lat | Zanglamaydigan po'lat |
| Bosim reytingi | Standart | Yuqori bosimli variant |
| Odatda foydalanish | Umumiy sanoat, gaz taqsimoti | Jiddiy xizmat, yuqori farq |
Ikkala model ham bir xil modulli arxitekturaga ega — ish bosimi va xizmat ko'rsatish sharoitlariga qarab tanlang.
Texnik xususiyatlar
| Texnik xususiyatlar | Qiymat |
|---|---|
| Hajm oralig'i | NPS 1″ ~ 12″ (DN25 ~ DN300) |
| Yakuniy ulanishlar | CL150/300/600 RF gardish, NPT, tugma/rozetka payvandlash |
| Maksimal kirish bosimi | 400 psig / 27.6 bar |
| Chiqish bosimi diapazoni | 10 mbar ~ 20.7 bar (4 ta hojatxonada ~ 300 psig) |
| Minimal differentsial | 1 psid / 70 mbar |
| Oqim hajmi | Suyuqlik: 45 170 L/min (11 934 gpm)<br>Gaz: ~185,000 Nm³/soat |
Muhr materiali bo'yicha harorat chegaralari
Uzoq muddatli ishlash uchun to'g'ri elastomerni tanlash juda muhimdir:
| Muhr materiali | Harorat oralig'i | Eng yaxshisi |
|---|---|---|
| NBR (Nitril) | -29°C ~ 82°C | Standart gaz, moy asosidagi suyuqliklar |
| FKM (Viton) | -18°C ~ 149°C | Yuqori harorat, kimyoviy qarshilik |
| EPR (EPDM) | -29°C ~ 135°C | Suv, bug ', qutbli erituvchilar |
Maslahat: FKM muhrlari dastlabki xarajatlarni talab qiladi, ammo issiq gaz qo'llanilishida muddatidan oldin ishdan chiqishni oldini oladi.
Asosiy dizayn xususiyatlari
1. To'liq zanglamaydigan po'latdan yasalgan ichki komponentlar
CF8M korpusi va zanglamaydigan po'latdan yasalgan bezak nordon gaz, korroziv kimyoviy moddalar va qirg'oq namligiga chidamli. Ichki quyma temir qismlarning korroziyaga uchrashiga yo'l qo'ymaydi.
2. Chiziq ichidagi texnik xizmat
Qisqichli korpus dizayni regulyatorni quvur liniyasidan chiqarmasdan xizmat ko'rsatish imkonini beradi. Qayta ishlash vaqtida ishlamay qolish vaqtini kamaytiradi.
3. Past differentsial aniqlik
Faqat 1 psi differentsial bilan ishonchli ishlaydi. Bakni qoplash, bug'ni qayta tiklash va boshqa past bosimli pasayish xizmatlari uchun ideal.
4. Yuqori samarali shovqinni pasaytirish
Shovqinni kamaytiradigan qo'shimcha bezak aerodinamik shovqinni 30 dBA gacha kamaytiradi - bu shahar yoqilg'i quyish shoxobchalari va shovqinga sezgir inshootlar uchun juda muhimdir.
1098-EGR va 1098H-EGR ni qachon tanlash kerak
Quyidagi hollarda 1098-EGR ni tanlang:
- Kirish bosimi ≤ 400 psig
- O'rtacha bosim farqlari
- Umumiy gazni tartibga solish, bakni qoplash, yondirgich yoqilg'isi bilan ta'minlash
Quyidagi hollarda 1098H-EGR ni tanlang:
- Vana bo'ylab yuqori bosim pasayishi
- Miltillash yoki kavitatsiya xavfi bilan og'ir xizmat
- Tez-tez bosim aylanishi yoki yuk o'zgarishi
Odatdagi ilovalar
| Sanoat | Ilova |
|---|---|
| Neft va gaz | Quduq boshidagi bosimni boshqarish, ajratgichni boshqarish |
| Neft-kimyo | Reaktorning oziqlantirish bosimi, bug'ni qayta tiklash |
| Energiya ishlab chiqarish | Yoqilg'i gazini tartibga solish, HRSG tizimlari |
| Suyultirilgan gaz | Bug'lanish bosimini boshqarish, jo'natish regulyatsiyasi |
| Sanoat gazi | Havo ajratish, silindrlarni to'ldirish stansiyalari |
O'lchamlarni hisobga olish
Oqim sig'imi yetganda 185 000 Nm³/soat gaz yoki 11,934 gpm suyuqlik, 1098 seriyasi Fisher regulyatorlari portfelidagi eng katta yuklarni qabul qiladi. O'lchamlarni aniqlashda:
- Minimal va maksimal sharoitlarda haqiqiy oqimni hisoblang
- Chiqish tezligini tekshiring - gaz uchun 0,3 Mach dan pastroq tuting
- Yuqori oqim sharoitida shovqin darajasini tekshiring
- Kelajakdagi kengayishni ko'rib chiqing (agar chekka bo'lsa, bitta qatorni kattalashtiring)
Xizmat ko'rsatishning afzalliklari
| Xususiyat | Foyda |
|---|---|
| Yuqori kirish qismi | Flanjlarni buzmasdan kirish |
| Modulli uchuvchi tizim | Turli bosim diapazonlari uchun uchuvchilarni almashtiring |
| Maydonga qaytariladigan harakat | Fail-open ni o'rniga fail-close ga o'zgartiring |
| Standartlashtirilgan qismlar | Ehtiyot qismlar zaxirasini kamaytiring |
Xulosa
The Fisher 1098-EGR va 1098H-EGR sanoat bosimini tartibga solishning yuqori darajasini ifodalaydi. Zanglamaydigan po'latdan yasalgan konstruktsiya, ulkan oqim quvvati va dala sharoitida tasdiqlangan ishonchlilik ularni nosozlik ehtimoli bo'lmagan muhim xizmatlar uchun standart tanlovga aylantiradi.
Muayyan ilovangiz uchun o'lchamlarni aniqlashda yordam kerakmi? Jarayon shartlari bo'yicha muhandislik guruhimizga murojaat qiling.
