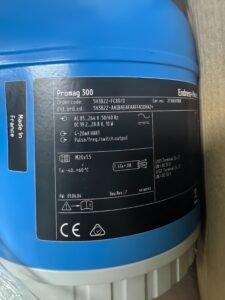

The Endress+Hauser Promag 300 elektromagnit oqim o'lchagichi (Model: 5H3B22-FC80/0) Fransiyada eng yuqori sifat standartlariga muvofiq ishlab chiqarilgan E+H dan oqim o'lchash texnologiyasining eng so'nggi avlodini ifodalaydi. Ushbu ko'p qirrali oqim o'lchagich ilg'or sensor texnologiyasini moslashuvchan quvvat imkoniyatlari bilan birlashtiradi, bu esa uni bir nechta sohalarda talabchan sanoat qo'llanmalari uchun ideal tanlovga aylantiradi.
Model kodini tahlil qilish: 5H3B22-FC80/0
| Kod segmenti |
Tavsif |
Texnik xususiyatlar |
| 5H3B |
Mahsulot oilasi |
Promag 300 elektromagnit oqim o'lchagichi (ixcham versiya) |
| 2 |
Sensor hajmi |
DN25 / 1 dyuym (nominal diametr) |
| 2 |
Sensor turi |
PTFE laynerli standart sensor |
| FK |
Jarayon ulanishi |
Flanj EN 1092-1/DIN 2501, PN40 |
| 80 |
Astar materiali |
PTFE (Politetrafloroetilen) |
| 0 |
Elektrod materiali |
316L zanglamaydigan po'lat |
Elektr xususiyatlari
Quvvat manbai imkoniyatlari
| Quvvat turi |
Kuchlanish diapazoni |
Chastota |
Quvvat sarfi |
| Konditsioner ta'minoti |
85-264 VAC |
50/60 Gts |
≤ 15 VA |
| DC ta'minoti |
19.2-28.8 VDC |
– |
≤ 6,5 Vt |
Universal elektr ta'minoti dizayni ham AC, ham DC quvvat tizimlariga uzluksiz integratsiya qilish imkonini beradi, bu esa global operatsiyalar uchun maksimal o'rnatish moslashuvchanligini ta'minlaydi.
Chiqish signallari
- Birlamchi chiqish: HART 7 protokoli bilan 4-20 mA
- Puls/chastota chiqishi: faol/passiv tanlanishi mumkin
- Holat chiqishi: Ochiq kollektor, signal yoki chegara tugmasi sifatida sozlanishi mumkin
- Modbus RS485: Ixtiyoriy aloqa interfeysi
Kabel yozuvlari
- Standart: M20 x 1.5 ip (2 ta yozuv)
- Shu bilan bir qatorda: NPT 1/2″ so'rov bo'yicha mavjud
- Kabel bezi: Kiritilgan, 6-12 mm diametrli kabel uchun mos keladi
Ishlash xususiyatlari
O'lchov xususiyatlari
| Parametr |
Qiymat |
| O'lchov printsipi |
Elektromagnit (Faraday qonuni) |
| Aniqlik |
±0.5% o'qish (standart), ±0.2% (ixtiyoriy) |
| Takrorlanish |
±0.1% o'qish |
| O'lchov oralig'i |
0,01 dan 12 m/s gacha (0,03 dan 39 fut/s gacha) |
| Minimal o'tkazuvchanlik |
≥ 5 μS/sm (standart ilovalar) |
| Javob vaqti |
Sozlanishi mumkin: 0,5 dan 60 sekundgacha |
Foydalanish shartlari
| Ahvoli |
Texnik xususiyatlar |
| Atrof-muhit harorati |
-40°C dan +60°C gacha (-40°F dan +140°F gacha) |
| Jarayon harorati |
PTFE qoplamasi bilan -20°C dan +150°C gacha (-4°F dan +302°F gacha) |
| Saqlash harorati |
-40°C dan +80°C gacha (-40°F dan +176°F gacha) |
| Ish bosimi |
PN40 (40 bar / 580 psi) maksimal |
| Himoya klassi |
IP66/67, NEMA 4X |
Jismoniy xususiyatlar
Sensor konstruktsiyasi
- O'lchov trubkasi: zanglamaydigan po'lat 1.4301/304
- Astar materiali: PTFE (FDA talablariga javob beradi)
- Elektrodlar: 316L zanglamaydigan po'lat (standart)
- Topraklama: Integratsiyalashgan topraklama halqalari kiritilgan
- Qoplama: Epoksi bilan qoplangan alyuminiy korpus
Olchamlari va vazni
| Parametr |
Qiymat (DN25/1″) |
| Umumiy uzunlik |
200 mm (7.87 dyuym) |
| Flanj diametri |
115 mm (4,53 dyuym) |
| Balandligi (uzatuvchi) |
178 mm (7.01 dyuym) |
| Og'irligi (taxminiy) |
4,5 kg (9,9 funt) |
Sertifikatlar va tasdiqlashlar
| Sertifikatlash |
Standart/Tafsilotlar |
| Idoralar belgisi |
2014/32/EI (MID), 2014/30/EI (EMC) |
| Xavfli hudud |
ATEX, IECEx 1/21 zonasi (ixtiyoriy) |
| Ichimlik suvi |
ACS (Fransiya), KTW/W270 (Germaniya) |
| Oziq-ovqat bilan aloqa |
FDA 21 CFR 177.1550 (PTFE layneri) |
| Metrologiya |
OIML R49, MI-001 (Yevropa Ittifoqi o'lchov asboblari bo'yicha direktivasi) |
| Gigiena standartlari |
EHEDG, 3-A Sanitariya (ixtiyoriy versiyalar) |
Asosiy xususiyatlar va texnologiyalar
Yurak urishi texnologiyasi
Promag 300 E+H ning patentlangan Heartbeat texnologiyasiga ega bo'lib, quyidagilarni ta'minlaydi:
- Doimiy o'zini o'zi kuzatish va diagnostika
- Jarayonni uzmasdan tekshirish
- Normativ auditlar uchun muvofiqlik hujjatlari
- Bashoratli texnik xizmat ko'rsatish imkoniyatlari
FieldCare va DeviceCare integratsiyasi
- FDT/DTM texnologiyasi orqali uzluksiz konfiguratsiya
- Masofaviy parametrlash va diagnostika
- Ma'lumotlarni qayd etish va trendlarni tahlil qilish
- Aktivlarni boshqarish integratsiyasi
Displey va ishlash
- Displey: sensorli boshqaruvli 4 qatorli orqa yoritilgan LCD
- Til qo'llab-quvvatlashi: Ingliz, xitoy, nemis, fransuz tillarini o'z ichiga olgan 20 dan ortiq tillar
- Operatsion konsepsiya: Oddiy matnli boshqariladigan menyular
- Mahalliy boshqaruv: 3 ta optik tugma (sensorli boshqaruv)
Qo'llash sohalari
Kimyo sanoati
- Kislota va kaustik oqimni o'lchash
- Korozif kimyoviy dozalash
- Reaktor oqimini monitoring qilish
- Oqova suvlarni tozalash oqimini boshqarish
Farmatsevtika sanoati
- API (faol farmatsevtik ingredient) ishlab chiqarish
- Inyeksiya uchun suv (WFI) tizimlari
- CIP (Joyida tozalash) monitoringi
- Partiyaviy ishlov berishni boshqarish
Oziq-ovqat va ichimliklar sanoati
- Sut mahsulotlarini qayta ishlash
- Ichimliklar ishlab chiqarish liniyalari
- Shakar va siropni o'lchash
- Tozalash eritmasini monitoring qilish
Suv va oqava suvlar
- Ichimlik suvi taqsimoti
- Sanoat suvini tozalash
- Chiqindi suvlarni monitoring qilish
- Kimyoviy dozalash tizimlari
Nima uchun asl E+H Promag 300 ni tanlash kerak?
| Afzallik |
Foyda |
| Fransiyada ishlab chiqarilgan |
Yevropa ishlab chiqarish sifati va aniqligi |
| Universal quvvat manbai |
AC/DC mosligi inventarizatsiya murakkabligini kamaytiradi |
| Yurak urishi texnologiyasi |
Doimiy diagnostika rejalashtirilmagan ishlamay qolish vaqtini kamaytiradi |
| Keng harorat oralig'i |
Qattiq muhit uchun -40°C dan +60°C gacha bo'lgan muhit ishlashi |
| Bir nechta sertifikatlar |
Xalqaro loyihalar uchun global muvofiqlik |
| Memograph M integratsiyasi |
E+H ma'lumotlar menejerlariga uzluksiz ulanish |
O'rnatish bo'yicha ko'rsatmalar
O'rnatish holati
- Afzal ko'rilgan: Oqim yo'nalishi yuqoriga qarab vertikal
- Qabul qilinadi: Gorizontal yoki qiyalik (yuqoriga o'rnatilgan elektrodlardan saqlaning)
- Minimal to'g'ri oqim: 5D yuqoriga, 2D pastga (D = quvur diametri)
Topraklama talablari
- To'g'ri topraklama aniq o'lchov uchun juda muhimdir
- Plastik yoki astarlangan quvurlar uchun taqdim etilgan topraklama halqalaridan foydalaning
- Topraklama kamarlari to'g'ri ulangan bo'lishi kerak
- Optimal ishlash uchun E+H yerga ulash ko'rsatmalariga amal qiling
Atrof-muhitga oid mulohazalar
- Yuqori haroratli muhitda to'g'ridan-to'g'ri quyosh nurlaridan himoya qiling
- Transmitter korpusi atrofida yetarli shamollatishni ta'minlang
- Chaqmoqqa moyil bo'lgan joylarda kuchlanishdan himoya qiluvchi vositalarni o'rnating
- Noldan past haroratlarda isitish kurtkalaridan foydalaning
Buyurtma va mavjudlik

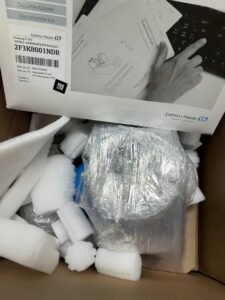

Endress+Hauser Promag 300 elektromagnit oqim o'lchagichi ma'lum dastur talablariga mos keladigan bir nechta konfiguratsiyalarda mavjud. Standart yetkazib berish quyidagilarni o'z ichiga oladi:
- Promag 300 oqim o'lchagichi (ixcham dizayn)
- O'rnatish kronshteynlari va apparatlari
- Kabel bezlari (M20 x 1.5)
- Foydalanish bo'yicha ko'rsatmalar (ko'p tilli)
- Zavod kalibrlash sertifikati
- Heartbeat Technology litsenziyasi
