วิธีการที่ตัวส่งสัญญาณอุณหภูมิแปลงความร้อนเป็นข้อมูล
🔥 A เครื่องส่งสัญญาณอุณหภูมิ เป็นสะพานเชื่อมระหว่างความร้อนทางกายภาพและข้อมูลกระบวนการที่นำไปใช้ได้จริง กล่าวโดยสรุปคือ มันแปลงอุณหภูมิให้เป็นสัญญาณไฟฟ้า จากนั้นแปลงเป็นค่าดิจิทัลที่ระบบควบคุมของคุณสามารถอ่านได้.
คู่มือนี้จะอธิบายวิธีการทำงานของเครื่องส่งสัญญาณอุณหภูมิในการตรวจจับ แปลง และส่งข้อมูลอุณหภูมิในสภาพแวดล้อมทางอุตสาหกรรม ไม่ว่าคุณจะกำลังแก้ไขปัญหาการอ่านค่าที่ผิดพลาดหรือเลือกเครื่องส่งสัญญาณสำหรับการติดตั้งใหม่ การทำความเข้าใจตรรกะภายในของอุปกรณ์เหล่านี้จะช่วยประหยัดเวลาและป้องกันข้อผิดพลาดในกระบวนการผลิตที่มีค่าใช้จ่ายสูง.
เครื่องส่งสัญญาณอุณหภูมิทำงานอย่างไรกันแน่
เครื่องส่งสัญญาณอุณหภูมิทุกเครื่องทำหน้าที่หลัก 3 อย่างดังนี้:
- 🔍 ความรู้สึก: อุปกรณ์ตรวจจับอุณหภูมิ (เทอร์โมคัปเปิลหรือ RTD) จะตรวจจับการเปลี่ยนแปลงของอุณหภูมิในกระบวนการผลิต.
- ⚡ แปลง: ตัวส่งสัญญาณจะขยายและปรับสัญญาณดิบที่อ่อนแอให้เป็นสัญญาณเอาต์พุตมาตรฐาน.
- 📡 ส่งต่อ: สัญญาณที่ผ่านการปรับสภาพแล้วจะถูกส่งไปยังระบบ DCS, PLC หรือ SCADA ซึ่งผู้ปฏิบัติงานจะคอยตรวจสอบสัญญาณนั้น.
💡 ลองนึกภาพว่าเป็นห่วงโซ่สามขั้นตอน: เซ็นเซอร์คือดวงตา อุปกรณ์ส่งสัญญาณคือสมอง และวงจร 4-20 mA คือเสียง.
เซ็นเซอร์ตรวจจับอุณหภูมิได้อย่างไร
ตัวส่งสัญญาณอุณหภูมิไม่ได้วัดอุณหภูมิโดยตรง แต่จะอาศัยองค์ประกอบตรวจจับที่ติดตั้งอยู่ในกระบวนการผลิตแทน.
🌡️ เทอร์โมคัปเปิล: แรงดันไฟฟ้าจากความร้อน

เทอร์โมคัปเปิลประกอบด้วยลวดโลหะสองชนิดที่แตกต่างกันเชื่อมต่อกันที่ปลายด้านหนึ่ง เมื่อจุดเชื่อมต่อร้อนขึ้น จะเกิดแรงดันไฟฟ้าเล็กน้อย (ปรากฏการณ์ซีเบค) ยิ่งจุดเชื่อมต่อร้อนมากเท่าไร แรงดันไฟฟ้าก็ยิ่งสูงขึ้นเท่านั้น.
- เหมาะสำหรับ: การใช้งานที่อุณหภูมิสูงกว่า 500 องศาเซลเซียส เช่น เตาเผา หม้อไอน้ำ และหน่วยกลั่นน้ำมัน.
- ประเภททั่วไป: ชนิด K (โครเมล-อะลูเมล) สำหรับการใช้งานทั่วไป; ชนิด S (แพลทินัม-โรเดียม) สำหรับอุณหภูมิสูงและต่ำมาก.
📊 เครื่องดื่มพร้อมดื่ม (RTD): การเปลี่ยนแปลงความต้านทาน

ตัวตรวจจับอุณหภูมิแบบต้านทาน (RTD) ใช้องค์ประกอบโลหะบริสุทธิ์ ซึ่งโดยทั่วไปคือแพลทินัม ที่มีความต้านทานไฟฟ้าเพิ่มขึ้นตามอุณหภูมิอย่างเป็นระบบ มาตรฐานอุตสาหกรรมคือ พีที100, โดยที่ “Pt” หมายถึงแพลทินัม และ “100” หมายถึงความต้านทาน 100 โอห์มที่อุณหภูมิ 0 °C.
- เหมาะสำหรับ: การวัดอุณหภูมิอย่างแม่นยำในช่วง -200 °C ถึง 500 °C ซึ่งพบได้ทั่วไปในกระบวนการทางเคมีและเภสัชกรรม.
- ข้อได้เปรียบ: มีความแม่นยำสูงกว่าและมีเสถียรภาพในระยะยาวมากกว่าเทอร์โมคัปเปิลในช่วงเดียวกัน.
การแปลงสัญญาณภายในตัวส่งสัญญาณ
สัญญาณดิบจากเทอร์โมคัปเปิลมีหน่วยเป็นมิลลิโวลต์ ส่วนจาก RTD จะเป็นการเปลี่ยนแปลงความต้านทานเล็กน้อย ซึ่งทั้งสองอย่างไม่สามารถส่งสัญญาณได้ในระยะทางไกลอย่างน่าเชื่อถือ วงจรภายในของตัวส่งสัญญาณจึงแก้ปัญหานี้ด้วยสามขั้นตอน:
1. การขยายสัญญาณ
สัญญาณอินพุตจะถูกเพิ่มระดับให้สูงพอที่ตัวส่งสัญญาณจะประมวลผลได้อย่างแม่นยำ ซึ่งเป็นสิ่งสำคัญอย่างยิ่ง เนื่องจากแรงดันไฟฟ้าของเทอร์โมคัปเปิลมักอยู่ในช่วงไมโครโวลต์.
2. การทำให้เป็นเชิงเส้น
สัญญาณเอาต์พุตจากเทอร์โมคัปเปิลไม่เป็นเส้นตรงอย่างสมบูรณ์ ตัวส่งสัญญาณจะใช้เส้นโค้งแก้ไขทางคณิตศาสตร์เพื่อให้สัญญาณเอาต์พุตสุดท้ายมีการเปลี่ยนแปลงอย่างสม่ำเสมอในช่วงการวัด.
3. การกำหนดมาตรฐาน
สัญญาณที่ผ่านการปรับสภาพแล้วจะถูกแปลงเป็นเอาต์พุตมาตรฐานทางอุตสาหกรรม โดยที่พบได้บ่อยที่สุดคือลูปกระแส 4-20 mA:
- 4 มิลลิแอมป์ = ขีดจำกัดล่างของช่วง (เช่น 0 °C)
- 20 มิลลิแอมป์ = ขีดจำกัดช่วงสูงสุด (เช่น 100 °C)
- 12 มิลลิแอมป์ = จุดกึ่งกลาง (เช่น 50 องศาเซลเซียส)
🤔 ทำไมถึงใช้ 4 mA แทนที่จะเป็น 0 mA?
ในวงจรแบบสองสาย กระแสไฟพื้นฐาน 4 mA จะจ่ายไฟให้กับตัวส่งสัญญาณ หากสัญญาณลดลงต่ำกว่าประมาณ 3.6 mA ระบบควบคุมจะแจ้งเตือนว่าสายไฟขาดหรือเซ็นเซอร์ทำงานผิดปกติ “จุดศูนย์ที่มีกระแสไฟ” นี้ทำให้การตรวจจับข้อผิดพลาดเป็นไปโดยอัตโนมัติ.
สัญญาณเดินทางมาถึงระบบควบคุมของคุณได้อย่างไร
เมื่อแปลงเป็นกระแส 4-20 mA แล้ว กระแสจะไหลผ่านสายเคเบิลสองสายไปยังการ์ดอินพุต DCS หรือ PLC ภายในการ์ดจะมีตัวต้านทานความแม่นยำสูง (โดยทั่วไปคือ 250 Ω) ที่แปลงกระแสกลับเป็นแรงดันไฟฟ้าอีกครั้ง:
- 4 มิลลิแอมป์ × 250 โอห์ม = 1 โวลต์
- 20 มิลลิแอมป์ × 250 โอห์ม = 5 โวลต์
ตัวควบคุมจะอ่านค่าแรงดันไฟฟ้านี้ ปรับใช้ช่วงค่าที่ตั้งค่าไว้ และแสดงอุณหภูมิที่สอดคล้องกันบนหน้าจอของผู้ปฏิบัติงาน สิ่งที่คุณเห็นในห้องควบคุมคือผลลัพธ์ของการแปลงสองขั้นตอน: อุณหภูมิเป็นกระแสไฟฟ้า จากนั้นกระแสไฟฟ้าเป็นแรงดันไฟฟ้า และสุดท้ายเป็นค่าดิจิทัล.
การติดตั้งภาคสนาม: แบบติดตั้งในตัวเทียบกับแบบติดตั้งบนราง

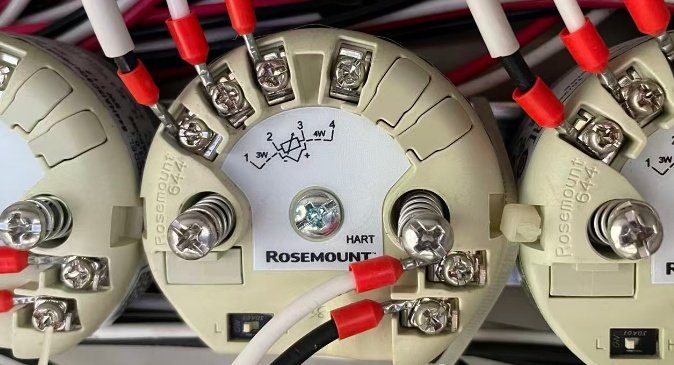

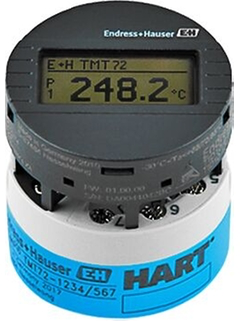

เครื่องส่งสัญญาณแบบรวม (แบบสวมศีรษะ)
อุปกรณ์เหล่านี้ติดตั้งโดยตรงภายในหัวเชื่อมต่อเซ็นเซอร์ เซ็นเซอร์และตัวส่งสัญญาณประกอบเป็นชุดเดียวกัน.
- ข้อดี: ขนาดกะทัดรัด การสูญเสียสัญญาณน้อยที่สุด ไม่จำเป็นต้องใช้สายชดเชย.
- ข้อเสีย: ไม่สะดวกสำหรับการปรับเทียบและการเปลี่ยนชิ้นส่วนในบริเวณที่เข้าถึงยาก.
เครื่องส่งสัญญาณแบบติดตั้งบนราง
อุปกรณ์เหล่านี้ติดตั้งบนราง DIN ภายในกล่องรวมสายไฟหรือตู้ควบคุม โดยแยกจากเซ็นเซอร์.
- ข้อดี: เข้าถึงได้ง่ายสำหรับการบำรุงรักษาและการกำหนดค่า.
- ข้อเสีย: ต้องใช้สายต่อหรือสายชดเชยจากเซ็นเซอร์ไปยังตัวส่งสัญญาณ.
โรงงานสมัยใหม่นิยมใช้เครื่องส่งสัญญาณแบบรวมวงจรที่มีการสื่อสาร HART มากขึ้น HART จะซ้อนทับข้อมูลดิจิทัลลงบนสาย 4-20 mA ทำให้สามารถใช้เครื่องสื่อสารแบบพกพาได้ เช่น เอเมอร์สัน เอเอ็มเอส เทร็กซ์ หรือ ฮาร์ท 475 เพื่ออ่านข้อมูลการวินิจฉัย ปรับช่วงการทำงานของอุปกรณ์ หรือตรวจสอบอุณหภูมิภายในโดยไม่ขัดจังหวะสัญญาณอนาล็อก.
🛠️ การแก้ไขปัญหา: ลักษณะของความล้มเหลว
เมื่อตัวส่งสัญญาณอุณหภูมิทำงานผิดพลาด ระบบ DCS มักจะแสดงรูปแบบดังนี้:
| อาการ | สาเหตุที่เป็นไปได้ |
|---|---|
| สัญญาณต่ำกว่า 3.6 mA | เซ็นเซอร์เปิดอยู่ สายไฟขาด หรือตัวส่งสัญญาณเสีย |
| สัญญาณสูงกว่า 21 mA | เซ็นเซอร์ลัดวงจรหรืออุปกรณ์อิเล็กทรอนิกส์ของตัวส่งสัญญาณทำงานผิดปกติ |
| ค่าคงที่ ไม่เปลี่ยนแปลง | เครื่องส่งสัญญาณค้างหรืออยู่ในโหมดป้องกันความล้มเหลว |
| ค่าที่ผันผวนและกระโดดขึ้นลงอย่างไม่แน่นอน | ขั้วต่อหลวม การต่อสายดินของฉนวนไม่ดี หรือความชื้นเข้าไปภายใน |
💡 เคล็ดลับการวินิจฉัยปัญหาภาคสนาม: วัดสัญญาณที่ขั้วต่ออินพุตของตัวส่งสัญญาณ หากอินพุตของเซ็นเซอร์ปกติ แต่เอาต์พุตผิดปกติ แสดงว่าตัวส่งสัญญาณเป็นต้นเหตุ หากอินพุตเองผิดปกติ ให้ตรวจสอบเซ็นเซอร์หรือสายต่อก่อน.
แบบสองสายกับแบบสี่สาย: ต่างกันอย่างไร?
| คุณสมบัติ | สองสาย | สี่สาย |
|---|---|---|
| การเดินสายไฟ | สายไฟสองเส้นนี้ทำหน้าที่ส่งทั้งพลังงานและสัญญาณ | สองช่องสำหรับจ่ายไฟ สองช่องสำหรับส่งสัญญาณ |
| แหล่งพลังงาน | ขับเคลื่อนด้วยลูปจาก DCS | แหล่งจ่ายไฟภายนอก |
| ความแม่นยำ | เกรดอุตสาหกรรมมาตรฐาน | ความแม่นยำสูงขึ้น เสียงรบกวนน้อยลง |
| การใช้งานทั่วไป | เครื่องส่งสัญญาณกระบวนการ, เครื่องมือภาคสนาม | เครื่องมือในห้องปฏิบัติการหรือเครื่องมือวิเคราะห์ |
โดยทั่วไปแล้ว เครื่องส่งสัญญาณอุณหภูมิและความดันในโรงงานอุตสาหกรรมมักใช้สายไฟสองเส้น เนื่องจากช่วยลดต้นทุนด้านสายเคเบิลและทำให้การติดตั้งง่ายขึ้น.
โปรโตคอล HART: การส่งข้อมูลดิจิทัลผ่านสายอนาล็อก
HART (Highway Addressable Remote Transducer) เป็นโปรโตคอลการสื่อสารดิจิทัลที่ทำงานอยู่บนสัญญาณ 4-20 mA ซึ่งช่วยให้สามารถ:
- การกำหนดค่าระยะไกลของช่วงระยะ การหน่วง และข้อมูลแท็ก
- การเข้าถึงตัวแปรเสริม เช่น อุณหภูมิของเซ็นเซอร์และกระแสวงจร
- การวินิจฉัยอุปกรณ์และการแจ้งเตือนสถานะ
อุปกรณ์สื่อสาร HART ส่งคำขอแบบดิจิทัลที่ความถี่ที่ไม่รบกวนกระแสไฟฟ้าแบบอนาล็อก ซึ่งหมายความว่าคุณจะได้รับความสามารถแบบดิจิทัลอย่างเต็มที่โดยไม่สูญเสียความน่าเชื่อถือของวงจรควบคุมกระแสไฟฟ้าแบบธรรมดา.
บทความที่เกี่ยวข้อง
- คู่มือการตั้งค่าและการแก้ไขปัญหาเครื่องส่งสัญญาณอุณหภูมิ Rosemount 3144P: ระบบ HART
- การกำหนดค่าและการใช้งานเครื่องส่งสัญญาณอุณหภูมิ: คู่มือทางเทคนิคฉบับสมบูรณ์
- เหตุใด 4-20mA จึงเป็นภาษาสากลของระบบอัตโนมัติทางอุตสาหกรรม
- Endress+Hauser iTHERM ModuLine TM131: เซ็นเซอร์วัดอุณหภูมิแบบโมดูลาร์สำหรับงานอุตสาหกรรม
- คู่มือการเดินสายและการวิเคราะห์การแก้ไขปัญหาสำหรับเครื่องส่งสัญญาณอุณหภูมิ E+H iTEMP TMT72
✅ ประเด็นสำคัญที่ควรทราบ
- ▸ ตัวส่งสัญญาณอุณหภูมิจะแปลงสัญญาณเอาต์พุตจากเซ็นเซอร์ให้เป็นสัญญาณ 4-20 mA มาตรฐานสำหรับการบูรณาการเข้ากับระบบ DCS/PLC.
- ▸ เทอร์โมคัปเปิลเหมาะสำหรับอุณหภูมิสูง ในขณะที่ RTD เช่น Pt100 ให้ความแม่นยำสูงกว่าในช่วงอุณหภูมิต่ำกว่า.
- ▸ วงจร Live Zero 4 mA ช่วยให้ตรวจจับสายไฟขาดและเซ็นเซอร์ทำงานผิดพลาดได้โดยอัตโนมัติ.
- ▸ โปรโตคอล HART เพิ่มการวินิจฉัยแบบดิจิทัลโดยไม่รบกวนสัญญาณอนาล็อก.
- ▸ การแก้ไขปัญหาภาคสนามเริ่มต้นที่ขั้วต่อของตัวส่งสัญญาณ: ตรวจสอบข้อมูลขาเข้าก่อนที่จะกล่าวโทษเซ็นเซอร์.
