เดอะ ฟิชเชอร์ 1098-EGR เป็นตัวควบคุมแรงดันแบบใช้แรงดันนำร่อง ออกแบบมาเพื่อควบคุมแรงดันอย่างแม่นยำในงานที่มีกำลังการผลิตสูง มีการใช้งานอย่างแพร่หลายในระบบจำหน่ายก๊าซธรรมชาติ การจ่ายเชื้อเพลิงหม้อไอน้ำในอุตสาหกรรม และโรงงานขนาดใหญ่ รุ่นขนาด 4 นิ้วนี้ให้ความเสถียรที่เหนือกว่าในสภาวะโหลดที่แตกต่างกัน เพื่อช่วยให้วิศวกรเพิ่มประสิทธิภาพของระบบให้สูงสุด คู่มือนี้จึงได้อธิบายรายละเอียดเกี่ยวกับข้อดีทางเทคนิคและข้อกำหนดของซีรี่ส์ 1098-EGR.

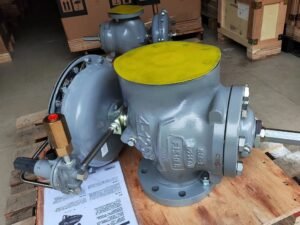

ฟิชเชอร์ 1098-EGR (ภาพสินค้าจริง)
01 คุณสมบัติหลักด้านประสิทธิภาพ
เครื่อง Fisher 1098-EGR ได้รับการออกแบบมาเพื่อแก้ปัญหาความท้าทายด้านการควบคุมที่ซับซ้อนทั้งในงานด้านก๊าซและของเหลว.
-
แรงดันแตกต่างต่ำ: รุ่นนี้ทำงานได้อย่างมีประสิทธิภาพแม้แรงดันแตกต่างต่ำเพียง 1 psid (70 mbar d) ทำให้เหมาะสำหรับระบบที่มีแรงดันน้ำต่ำ.
-
การควบคุมที่แม่นยำ: การออกแบบที่ควบคุมด้วยแรงดันนำร่องช่วยให้มั่นใจได้ว่าแรงดันปลายทางจะคงที่ ไม่ว่าจะเกิดความผันผวนของแรงดันขาเข้าหรือความต้องการก็ตาม.
-
การลดเสียงรบกวน: เทคโนโลยี Whisper Trim (เป็นตัวเลือกเสริม) สามารถลดเสียงรบกวนขณะใช้งานได้สูงสุดถึง 30 dBa.
-
การบำรุงรักษาจากด้านบน: การออกแบบแบบตรงไปตรงมาช่วยให้สามารถตรวจสอบและเปลี่ยนชิ้นส่วนได้โดยไม่ต้องถอดตัววาล์วออกจากท่อ.
-
การปล่อยสู่ชั้นบรรยากาศเป็นศูนย์: ระบบนำร่องจะระบายก๊าซทั้งหมดไปยังท่อปลายทาง ทำให้ไม่มีการปล่อยสารอันตรายสู่ชั้นบรรยากาศ.
-
อัตราส่วนการลดทอนสูง: ไดอะแฟรมขนาดใหญ่และกรงเชิงเส้นช่วยรับมือกับการเปลี่ยนแปลงอย่างมากของความต้องการปลายทางในขณะที่ยังคงรักษาความแม่นยำไว้ได้.
-
การปิดกั้นที่แน่นสนิท: ปลั๊กโลหะคมกริบและที่นั่งอ่อนนุ่มช่วยให้ปิดสนิทสำหรับการใช้งานในพื้นที่ตัน.
02 ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ต่อไปนี้แสดงถึงขีดจำกัดการทำงานและการกำหนดค่าทางกายภาพสำหรับ Fisher 1098-EGR.
| พารามิเตอร์ | ช่วงข้อมูลจำเพาะ |
| แรงดันขาเข้าสูงสุด | 28 บาร์ (400 psig) |
| ช่วงแรงดันขาออก | 0.005 ถึง 20.7 บาร์ |
| อุณหภูมิในการทำงาน | -29 ถึง 82 องศาเซลเซียส |
| ขนาด 1 นิ้วและ 2 นิ้ว | เกลียว NPT |
| ขนาด 2, 3, 4, 6 นิ้ว | ANSI 125FF / 150RF / 250RF / 300RF / 600RF แบบหน้าแปลน |

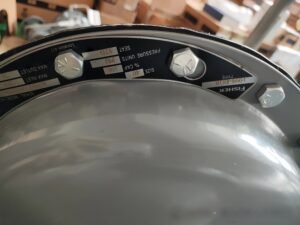

ฟิชเชอร์ 1098-EGR (ภาพสินค้าจริง)
03 การเลือกหัวขับและช่วงแรงดันขาออก
แรงดันขาออกของเครื่อง Fisher 1098-EGR นั้นถูกกำหนดโดยรุ่นของวาล์วควบคุมที่ติดตั้งไว้.
| แบบจำลองนำร่อง | ช่วงแรงดันควบคุม (psig) | ช่วงแรงดันควบคุม (บาร์) |
| 6351 | 3 ถึง 100 | 0.21 ถึง 6.9 |
| 6352 | โถสุขภัณฑ์ขนาด 14 นิ้ว ถึง 10 นิ้ว | 35 มิลลิบาร์ ถึง 0.69 |
| 6353 | 3 ถึง 40 | 0.21 ถึง 2.8 |
| 6354L | 35 ถึง 125 | 2.4 ถึง 8.6 |
| 6354M | 85 ถึง 200 | 5.9 ถึง 13.8 |
| 6354H | 175 ถึง 300 | 12.1 ถึง 20.7 |

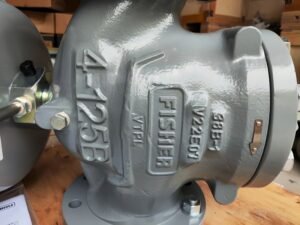

ฟิชเชอร์ 1098-EGR (ภาพสินค้าจริง)
04 การจัดซื้อและการสนับสนุนทางเทคนิค
การเลือก Fisher 1098-EGR ขนาด 4 นิ้วที่ถูกต้องนั้น จำเป็นต้องตรวจสอบสปริงนำร่องและวัสดุที่นั่งอย่างละเอียดถี่ถ้วน บริษัท Xi'an Yunrui Trading Co., Ltd. (Yunrui) ให้ความช่วยเหลืออย่างเชี่ยวชาญในการกำหนดค่าตัวควบคุมเหล่านี้สำหรับโครงสร้างพื้นฐานที่สำคัญ.
ฝ่ายสนับสนุนด้านเทคนิคของเราประกอบด้วยการตรวจสอบค่า Cv และการเลือกตัวเลือกการปรับแต่งที่เหมาะสมสำหรับการควบคุมเสียงรบกวนหรือการเกิดโพรงอากาศ โดยการจัดเก็บชิ้นส่วนสำคัญของ 1098-EGR ไว้ในคลังสินค้าที่ซีอาน เราจึงมั่นใจได้ว่าจะสามารถตอบสนองความต้องการด้านการบำรุงรักษาได้อย่างรวดเร็ว การจัดการด้านโลจิสติกส์เฉพาะทางช่วยอำนวยความสะดวกในการจัดส่งแบบ DDP ไปยังไซต์โครงการทั่วโลก ทำให้มั่นใจได้ว่าข้อกำหนดด้านศุลกากรและเอกสารระดับภูมิภาคทั้งหมดได้รับการปฏิบัติตามเพื่อการติดตั้งตรงเวลา.
