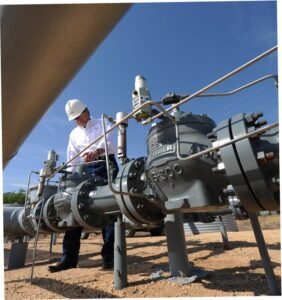

Он Фишер ЭЗР Это регулятор давления с пилотным управлением, известный своей высокой точностью и большой пропускной способностью. Благодаря точности регулирования до 5%, он является стандартным выбором для систем транспортировки и распределения природного газа. Для оказания помощи группам технического обслуживания компания Xi'an Yunrui Trading Co., Ltd. (Yunrui) предоставляет это профессиональное руководство по эксплуатации для серии Fisher EZR.
01 Принципы работы Fisher EZR
Усилитель Fisher EZR работает по принципу пилотной нагрузки, где пилотный сигнал (например, в серии 161EB) выступает в качестве высокочувствительного усилителя.
-
Путь снижения давления: Входное давление проходит через фильтр 252 и ограничитель 112. Затем оно разделяется на два пути: один в верхнюю камеру основной диафрагмы, а другой — на пилотный вход.
-
Реагирование на спрос: Если давление на выходе падает ниже значения, установленного на пружине пилотного клапана, диафрагма пилотного клапана опускается вниз, открывая пилотный клапан шире. Это позволяет давлению нагрузки сбрасываться на выходе быстрее, чем ограничитель 112 может его восполнить.
-
Действие основного клапана: возникающее падение давления в верхней камере диафрагмы приводит к тому, что входное давление (действующее на нижнюю часть диафрагмы) выталкивает пробку клапана вверх, увеличивая площадь поперечного сечения для восстановления заданного давления.
-
Реакция закрытия: При повышении давления на выходе пилотный клапан закрывается, увеличивая давление в верхней камере и выталкивая пробку главного клапана вниз для уменьшения потока.
02 Ввод в эксплуатацию и пилотная настройка
Правильный запуск имеет решающее значение для предотвращения скачков давления. Компания Xi'an Yunrui Trading Co., Ltd. (Yunrui) рекомендует следующую последовательность действий:
-
Подготовка к запуску: Убедитесь, что все вентиляционные и запорные клапаны закрыты. Ослабьте регулировочный болт пилотного клапана и установите ограничитель 112 в положение 8 для первого запуска.
-
Постепенное повышение давления: медленно откройте сначала запорный клапан подачи и управления пилотного трубопровода, затем главный запорный клапан на входе, а затем выходной клапан.
-
Регулировка давления: Поверните регулировочный болт пилотного клапана по часовой стрелке, чтобы увеличить давление на выходе, или против часовой стрелки, чтобы уменьшить его. После стабилизации затяните гайку и установите крышку на место.
03 Роль ограничителя 112
Ограничитель 112 позволяет точно настроить скорость реакции и стабильность работы двигателя Fisher EZR.
| Параметр | Влияние на производительность | Рекомендуемое приложение |
| Позиция 8 | Максимальная стабильность; самая медленная реакция | Идеально подходит для первоначального запуска и стабильных нагрузок. |
| Позиция 2 | Повышенная точность; более быстрая реакция | Предпочтительно для работы с низким расходом (<5% производительность) |
| Позиция 0 | Минимальный проход потока | Никогда полностью не отключается; используется для работы с высокой чувствительностью. |
04 Техническое обслуживание и замена деталей
Внимание: Перед разборкой необходимо полностью спустить давление из устройства Fisher EZR. Используйте манометр для проверки нулевого давления.
Этапы разборки
-
Перекройте главный клапан и пилотный клапан, затем сбросьте давление.
-
Открутите болты крепления кожуха и снимите капот.
-
Снимите диафрагму и заглушку в сборе вместе с уплотнительными кольцами.
-
Для очистки или замены извлеките защитную решетку, входной фильтр и прокладки.
Рекомендации по повторной сборке
Компания Xi'an Yunrui Trading Co., Ltd. (Yunrui) подчеркивает, что следует использовать только оригинальные запчасти Emerson Fisher. Например, компоненты диафрагмы и заглушки имеют специфические температурные и размерные допуски, которые не могут быть обеспечены запчастями сторонних производителей. Перед установкой смажьте все уплотнительные кольца и внешние кромки диафрагмы. Затяните болты крышки, используя схему «звезда» (диагональ) для равномерного натяжения.
05. Поиск и устранение неисправностей и решения проблем
| Симптом | Возможная причина | Решение |
| Чрезмерное падение давления | 112 ограничитель установлен слишком высоко | Снизьте значение ограничителя для более быстрого открытия. |
| Нестабильная охота | 112 ограничитель установлен слишком низко | Для обеспечения стабильности поверните регулятор в положение 8. |
| Незакрытие | Мусор в сиденье или поврежденная диафрагма | Осмотрите и замените узел заглушки/диафрагмы. |
| Медленная реакция | Засоренный фильтр 252 или ограничитель 112 | Очистите или замените фильтры и ограничительные патрубки. |
06 Почему именно этот источник? Фишер ЭЗР из Сиань Yunrui Trading Co., Ltd. (Yunrui)?
Компания Xi'an Yunrui Trading Co., Ltd. (Yunrui), являясь специализированным поставщиком промышленного технологического оборудования, гарантирует, что техническое обслуживание вашего прибора Fisher EZR будет обеспечено качеством и профессионализмом.
-
Оригинальные запчасти Emerson: Мы поставляем оригинальные ремонтные комплекты Fisher EZR 100% и пилотные компоненты, гарантируя совместимость и безопасность.
-
Стратегический запас: Мы поддерживаем высокий спрос на товары серии Fisher EZR на нашем складе в Сиане, чтобы минимизировать время простоя предприятия.
-
Техническая поддержка: Наши инженеры окажут помощь в расчете размеров, настройке и оптимизации ограничителей для сложных газораспределительных сетей.
-
Надежная международная доставка: Мы предлагаем специализированные логистические услуги, включая доставку DDP на Ближний Восток и в Юго-Восточную Азию, гарантируя доставку ваших запчастей Fisher EZR без задержек на таможне.
