Он Fisher DVC6200 Это высокоточный цифровой контроллер клапанов под брендом Emerson FIELDVUE, объединяющий передовые микропроцессоры, бесконтактную обратную связь по эффекту Холла и высокопроизводительное электропневматическое преобразование. Он предназначен для высокоточной работы с пневматическими приводами с использованием сигналов 4-20 мА/HART. Для оказания помощи инженерам-технологам в оптимизации системы компания Xi'an Yunrui Trading Co., Ltd. (Yunrui) предоставляет подробное описание технической архитектуры Fisher DVC6200.
01 Основные конструктивные элементы
Система Fisher DVC6200 состоит из пяти основных функциональных модулей, работающих согласованно для обеспечения надежного позиционирования клапана:
-
Электронный модуль: Этот микропроцессорный блок принимает сигналы 4-20 мА и осуществляет связь по протоколу HART. Он выполняет алгоритм ПИД-регулирования, сравнивая заданные значения с фактическим положением клапана, а также управляет диагностикой и параметрами конфигурации.
-
Электропневматический преобразователь (I/P): Сердце процесса преобразования сигнала. Он использует катушку для управления механизмом сопла-заслонки, преобразуя электронные управляющие сигналы в пневматические сигналы микродавления.
-
Пневматическое реле: Выполняя функцию усилителя мощности, реле принимает низковольтный выходной сигнал от преобразователя I/P и усиливает его до давления, достаточного для привода исполнительного механизма. Оно выпускается как в одностороннем, так и в двустороннем исполнении.
-
Бесконтактная обратная связь по положению: в клапане Fisher DVC6200 используется магнитная матрица, установленная на штоке клапана, и внутренний датчик Холла. Такая бесрычажная конструкция исключает механический износ, обеспечивая высокую надежность и устойчивость к вибрации.
-
Пневматический интерфейс: включает в себя входное отверстие для подачи воздуха, выходные порты и, при необходимости, манометры для контроля производительности в режиме реального времени.
02. Рабочий процесс и замкнутая система управления
Привод Fisher DVC6200 работает по принципу замкнутого контура. В качестве примера рассмотрим двухсторонний привод, и рабочий процесс будет выглядеть следующим образом:
-
Входной сигнал: В клеммную коробку поступает сигнал 4-20 мА (с наложенными данными HART), который считывается электронным модулем.
-
Расчет погрешности: микропроцессор сравнивает заданное целевое значение с фактическим положением клапана, определяемым датчиком Холла.
-
Преобразование E/P: Обработанный сигнал ошибки управляет преобразователем I/P. Катушка перемещает заслонку для изменения противодавления сопла, создавая соответствующий пневматический сигнал.
-
Усиление мощности: Пневматическое реле усиливает этот сигнал. В двухстороннем реле Fisher DVC6200 по мере увеличения сигнала давление на выходе A повышается, а на выходе B снижается, приводя в действие исполнительный механизм до тех пор, пока положение не совпадет с заданным значением.
-
Положение равновесия: Как только обратная связь от магнита покажет, что ошибка близка к нулю, входной сигнал и выходы реле стабилизируются, поддерживая клапан в точно заданном целевом положении.
03 Ключевые технические преимущества
Он Fisher DVC6200 обладает рядом существенных преимуществ перед традиционными аналоговыми позиционерами:
-
Цифровая точность: алгоритмы микропроцессора заменяют механические кулачки и рычаги, что обеспечивает более высокую точность (±0,5%) и более быстрое время отклика.
-
Обратная связь без рычажного механизма: бесконтактная конструкция исключает износ и механический люфт, значительно продлевая срок службы Fisher DVC6200 в условиях сильной вибрации.
-
Расширенная диагностика: встроенные алгоритмы отслеживают ход клапанов, трение и расход воздуха, что позволяет проводить профилактическое техническое обслуживание и сокращать количество незапланированных остановок.
-
Гибкость программного обеспечения: Такие параметры, как направление действия, настройки диапазона разделения и характеристики (линейная, равнопроцентная, быстрое открытие), могут быть настроены с помощью программного обеспечения без внесения изменений в оборудование.
04 Почему следует покупать Fisher DVC6200 у компании Xi'an Yunrui Trading Co., Ltd. (Yunrui)?
Для приобретения высокопроизводительных измерительных приборов, таких как Fisher DVC6200, необходим партнер с глубокими техническими знаниями и надежными цепочками поставок. Компания Xi'an Yunrui Trading Co., Ltd. (Yunrui) предлагает следующие преимущества:
-

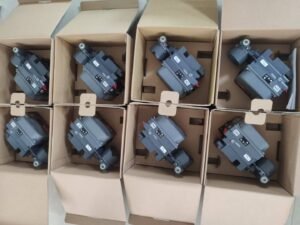

Подлинная закупка: Мы поставляем оригинальные заводские устройства Fisher DVC6200 (100%). Каждое устройство, предоставленное компанией Xi'an Yunrui Trading Co., Ltd. (Yunrui), имеет проверяемые серийные номера для полной отслеживаемости.
-
Техническая поддержка: Наши эксперты могут помочь в интерпретации Fisher DVC6200 Коды моделей помогут вам убедиться, что вы получите правильный монтажный комплект и тип реле для вашего конкретного исполнительного механизма.
-
Наличие на складе: Компания Xi'an Yunrui Trading Co., Ltd. (Yunrui) поддерживает запасы основных товаров серии Fisher DVC6200 на своем складе в Сиане, что значительно сокращает сроки поставки для срочной замены.
-
Глобальное соответствие требованиям: Мы занимаемся сложной международной логистикой, включая доставку DDP в Саудовскую Аравию и Юго-Восточную Азию, обеспечивая соблюдение всех требований к документации и национальным адресам.
