Проблема: Когда измерение уровня дает сбой
Представьте себе: 2 часа ночи. Резервуар для очистки сточных вод переполняется, потому что датчик уровня выдал ложное показание. Или резервуар для хранения химикатов опустошается в середине цикла, останавливая производство. Это не гипотетические сценарии — они происходят ежедневно, когда измерение уровня ненадежно.
Традиционные поплавковые выключатели подвержены коррозии. Емкостные датчики имеют дрейф показаний. Радарные устройства стоят целое состояние. Где же золотая середина?

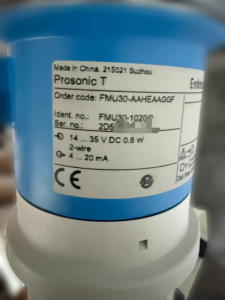

Войдите в Endress+Hauser FMU30
Он FMU30-AAHEAAGGF Это ответ E+H на вопрос: “Мне нужно что-то, что просто работает”. Никаких излишеств. Никаких кошмаров с настройкой. Просто надежный и стабильный ультразвуковой датчик уровня, который выдерживает испытания там, где другие подводят.
В чём его отличие?
IP68: Создано для экстремальных условий
Большинство датчиков уровня заявляют о своей “водостойкости”. FMU30 же рассчитан на погружение в воду. Залейте резервуар водой. Облейте водой из шланга во время чистки. Оставьте его под тропическим ливнем. Он продолжит измерять уровень.
| Уровень защиты | Что это значит |
|---|---|
| IP65 | Пыленепроницаемые, водяные струи |
| IP67 | Пылезащищенный, временное погружение |
| IP68 | Пылезащищенный, для непрерывного погружения |
Простота двухпроводного подключения
Одна пара проводов передает и питание, и сигнал. Никаких отдельных силовых кабелей. Никаких сложных клемм. Если вы умеете подключать петлю 4-20 мА, вы сможете установить и это устройство.
Оптимальный диапазон 4-20 мА
Почему инженеры так любят диапазон 4-20 мА? Потому что он просто работает:
- 4 мА = нулевой уровень (нулевой уровень определяет обрыв проводов)
- 20 мА = полная шкала
- Любое значение между ними = пропорциональный уровень
- Совместимо со всеми когда-либо созданными ПЛК, АСУ ТП и панельными измерителями.
Технический обзор
| Спецификация | FMU30-AAHEAAGGF |
|---|---|
| Производитель | Эндресс+Хаузер (E+H) |
| Принцип измерения | Ультразвуковой (измерение времени пролета) |
| Выходной сигнал | 4-20 мА, 2-проводной |
| напряжение питания | 14-35 В постоянного тока |
| Класс защиты | IP68 |
| Типичный диапазон | От 0,25 до 5 метров (в зависимости от модели) |
Там, где оно сияет
Сточные воды и ливневые стоки
Поток в открытом канале? Уровень во влажном колодце? Прибору FMU30 безразличны пена, пары или изменение состава газа. Ультразвуковое измерение происходит через воздух, а не через жидкость.
Хранение химикатов
Отсутствие контакта датчика с агрессивными химическими веществами означает отсутствие коррозии, образования отложений и проблем с обслуживанием. Установите его над резервуаром и забудьте о нем.
Продукты питания и напитки
Степень защиты IP68 позволяет использовать мойку CIP/SIP. Бесконтактное измерение исключает риск загрязнения продукта.
Очистка воды
От контроля уровня сырой воды на входе до определения уровня в отстойнике и обнаружения осадочного слоя — одно семейство передатчиков охватывает все эти параметры.
Установка: проще, чем вы думаете.
Типичная схема установки: ┌─────────────────┐ │ Датчик FMU30 │ ← Установлен на крыше резервуара │ (класс защиты IP68) │ └────────┬────────┘ │ Ультразвуковой импульс ▼ ┌──────────┐ │ Жидкость │ ← Измеряет расстояние до поверхности │ Поверхность │ └──────────┘ │ Сигнал 4-20 мА ──────► ПЛК / АСУ ТП / Дисплей (двухпроводная петля)
Полезные советы:
- Расположите датчик на расстоянии не менее 0,3 м от стенок резервуара (это позволит избежать ложных эхо-сигналов).
- Избегайте установки непосредственно над потоками наполнителя (турбулентность рассеивает звук).
- Для пенистых жидкостей: увеличьте время затухания в программном обеспечении.
Декодерное кольцо “AAHEAAGGF”
Номера деталей E+H рассказывают свою историю. Вот что означает этот номер:
| Сегмент кода | Значение |
|---|---|
| ФМУ30 | Семейство изделий (ультразвуковой уровень) |
| АА | Вариант одобрения/сертификации |
| H | Материал/тип корпуса |
| E | Электрическое соединение |
| A | Кабельный вход |
| A | Дисплей / управление |
| G | Программное обеспечение / функциональность |
| G | Диапазон измерений |
| F | Дополнительные опции |
Перевод: Стандартный FMU30 с корпусом IP68, двухпроводной, 4-20 мА, без дисплея, стандартное программное обеспечение.
Когда следует выбирать FMU30, а когда — альтернативы?
| Ваша ситуация | Рекомендуемое решение |
|---|---|
| Чистая жидкость, ограниченный бюджет | FMU30 ✓ |
| Пена, пар, пар | FMU30 с расширенной обработкой эхосигналов |
| Резервуар высокого давления, герметичный | Радар (серия FMR) |
| Твердые вещества, гранулы | FMU30 с пылеподавлением |
| Точность передачи прав собственности | Управляемый радар (Levelflex) |
Реальные показатели производительности
“Мы заменили четыре вышедших из строя емкостных датчика на ФМУ30 в наших химических резервуарах. Два года спустя — ни одного обращения за обслуживанием. Рейтинг IP68 — это не маркетинговый ход, он выдержал затопление подвала.”
— Менеджер по техническому обслуживанию, химический завод «Мидвест»
Итог
Он E+H FMU30AAHEAAGGF не получит наград за передовые функции. В нем нет Bluetooth, подключения к приложению или диагностики на основе искусственного интеллекта. Зато у него есть десятилетия проверенной в полевых условиях надежности в корпусе, который устанавливается за считанные минуты и работает годами.
Иногда скука может быть прекрасна.
