横河電機EJAシリーズ送信機のトラブルシューティング：診断コードと対処方法

の 横川 EJAシリーズトランスミッターは、高性能な圧力および差圧測定における世界標準です。極めて高い耐久性を誇りますが、操作ミスやハードウェアの故障により、ローカルインジケータまたはBT200コミュニケータを介して診断メッセージが表示される場合があります。このガイドでは、これらのコードとその正常動作への復旧手順について体系的に解説します。.

01 診断コード参照マトリックス

以下の表は、現場でよく遭遇するエラーコードの概要を示しています。 横川 EJAシリーズ送信機。.

02 技術的な詳細分析とフェイルセーフロジック

横河電機EJAシリーズ送信機の電子回路の基本的なロジックを理解することは、プロセスの安全性と現場の信頼性を維持するために不可欠です。.

1. バーンアウト構成（D53）

   パラメータ D53 は、ER.01 や ER.02 などの重大なハードウェア障害発生時の 4-20mA ループのフェイルセーフ状態を決定します。DCS または PLC が低圧読み取りと横河電機 EJA シリーズ トランスミッタの故障を区別できるようにするために、出力は通常 High (≥ 21.6mA）または低（≤ 3.2mA）。工場全体でこの設定を標準化することで、緊急時の対応効率が向上します。.

2. 熱ストレスの管理

   診断コードER.05およびER.06は、プロセス熱または周囲温度がカプセルまたはアンプの動作限界を超えたことを示しています。これらの限界に頻繁にさらされると、横河電機EJAシリーズトランスミッタの電子部品の寿命が短くなります。高温環境下では、トランスミッタ本体に熱が到達する前に放熱するために、リモートダイヤフラムシールまたはインパルスラインサイフォンの使用が推奨されます。.

3. 静圧とゼロ点安定性

   EJA110Aのような差圧式トランスミッターの場合、静圧（ER.04）は銘板に記載されている最大使用圧力（MWP）の範囲内に維持する必要があります。また、静圧が大きく変化すると、横河電機EJAシリーズトランスミッターのゼロ点がずれる可能性があることにも注意が必要です。最高の精度を確保するため、必ず動作静圧でゼロ点調整を行ってください。.


03 調達および技術サポート

交換用モジュールや新しいモジュールを調達する際 横川 EJAシリーズ送信機の場合、不正な設定ミスを避けるためには、型番の接尾辞と圧力範囲の技術的な検証が不可欠です。西安雲瑞貿易有限公司（雲瑞）は、産業環境に適した構成を選択するための専門的なサポートを提供します。.

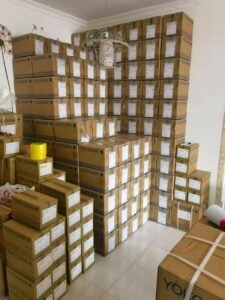

技術サポートには、LRV/HRV計算の支援や、ダイヤフラムとボルトの材質適合性の検証が含まれます。西安倉庫に一般的なアンプモジュールとカプセルモジュールの在庫を維持することで、横河電機EJAシリーズ送信機の現場での故障に最小限のダウンタイムで対応できます。グローバルな物流とコンプライアンス管理により、重要な計測機器が設置準備完了の状態で納品されることがさらに保証されます。.
