E+H iTEMP TMT72 温度トランスミッター配線ガイドおよびトラブルシューティング分析

工業用温度測定の分野では、安定した配線とトランスミッターの正確な構成がプロセス制御精度を確保するための基礎となります。Endress+Hauser の新世代シングルチャンネルスマート温度トランスミッターとして、 TMT72 様々なセンサー入力とBluetoothによる試運転に対応しています。プロセス計測機器の専門家である西安雲瑞貿易有限公司（雲瑞）が、この詳細な実用フィールドガイドを作成しました。.

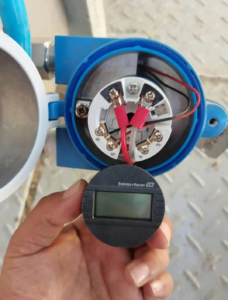

01 なぜ選ぶのか iTEMP TMT72?

TMT72は、各種抵抗温度検出器（RTD）、熱電対（TC）、抵抗、電圧入力からの信号を4～20mAの出力信号に変換するように設計された高性能HART 7温度トランスミッターです。主な利点は以下のとおりです。

デジタルアップグレード：Bluetooth無線接続に対応し、デバイスのカバーを開けることなくSmartBlueアプリ経由で設定を行うことができます。.

高い信頼性：SIL 2/3ハードウェア規格に基づいて開発されており、安全計装システムに適しています。.

柔軟性：フォームBセンサーヘッドまたはDINレールに取り付けることができます。.

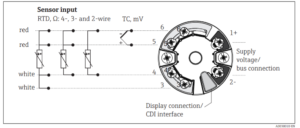

02 TMT72センサー配線図

信号の飛びや機器の故障を防ぐには、正しい配線が不可欠です。一般的なRTDおよびTC構成における端子接続ロジックについては、以下を参照してください。

配線タイプ	端末接続	技術説明
2線式RTD	ターミナル4と6	2本の電線を端子4と端子6に直接接続してください。.
3線式RTD	ターミナル4、5、6	1本の線を端子4に、残りの2本（同じ色／グループの線）を端子5と6に接続します。.
4線式RTD	ターミナル3、4、5、6	2組の電線がそれぞれ端子3と4、および端子5と6に接続されています。.
熱電対	端子4（+）と端子5（-）	プラスとマイナスのリード線を4番と5番に接続してください。.

注：RTDセンサーの場合、配線は一般的に逆接続が可能であり（極性は厳密には固定されていません）、通常は基本的な測定機能に影響はありません。.

03 よくあるトラブルシューティングと解決策

現場で問題が発生した場合は、以下の診断ロジックを参照してください。

信号出力は3.6mAまたは21mAに固定されます。

分析：これは通常、メーターが故障（センサーの断線または短絡）を検出したことを示しています。.

解決策：SmartBlueを使用して診断ステータスを確認してください。センサーの故障の場合は、端子からセンサーまでの配線が緩んでいないか、または熱電対が焼損していないかを確認してください。.
Bluetooth信号が見つかりません

分析：Bluetoothが無効になっているか、供給電圧が不足している可能性があります（Bluetoothには最低限の電流が必要です）。.

解決策：ループ電圧が最小動作要件を満たしていることを確認してください。TMT72側面のステータスLEDを確認し、メーターに電源が供給されていることを確認してください。.
測定データの大きな変動

分析：深刻な電磁干渉、またはジャンクションボックスへの湿気の侵入により、絶縁抵抗が低下した。.

解決策：シールド線が一点で接地されているか確認してください。接続箱のシールが破損していないか点検してください。.
