Karakteristik Teknis dan Kinerja
-

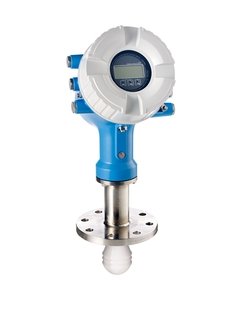

Teknologi Presisi Tinggi 80 GHz: NMR81 menggunakan sinyal frekuensi tinggi yang menghasilkan sudut pancaran yang sangat sempit, yaitu 3°. Fokus yang tajam ini memungkinkan sensor dipasang sangat dekat dengan dinding tangki atau di nosel dengan penghalang internal tanpa menerima gangguan dari gema palsu.
-
Akurasi Transfer Kepemilikan: Dengan ketidakpastian pengukuran hanya ±0,5 mm, perangkat ini disertifikasi oleh badan internasional seperti NMi dan PTB untuk aplikasi perdagangan yang sah. Hal ini memastikan keandalan maksimal untuk perhitungan volume dan massa dalam transaksi fiskal.
-
Antena Lensa Tetesan: Antena lensa khusus ini dirancang dengan geometri "tetesan". Hal ini mencegah penumpukan kondensat atau tetesan produk pada permukaan antena, yang biasanya menyebabkan pelemahan sinyal pada radar frekuensi rendah atau radar dengan antena datar.
-
Keamanan dan Redundansi: Dikembangkan sesuai dengan IEC 61508, perangkat keras dan perangkat lunak ini cocok untuk digunakan dalam sistem instrumentasi keselamatan hingga SIL3 (dalam redundansi homogen). Ini memberikan lapisan perlindungan ganda: pengukuran presisi tinggi untuk bisnis dan tingkat keamanan tinggi untuk perlindungan tanaman.
-
Integrasi Sistem Tanpa Cela: NMR81 dirancang untuk koneksi mudah ke Sistem Kontrol Terdistribusi (DCS) dan Sistem Inventaris Tangki utama. Sistem ini mendukung protokol terbuka, menyederhanakan migrasi dari teknologi pengukuran tangki lama ke radar modern.
-
Kemampuan Jangkauan Ekstrem: Mampu mengukur jarak hingga 70 meter, sensor ini cocok untuk tangki penyimpanan terbesar dan bola berkapasitas tinggi yang digunakan dalam industri petrokimia.
Matriks Spesifikasi Teknis
| Fitur | Detail Teknis |
| Prinsip Pengukuran | Radar Ruang Bebas (pita W) |
| Frekuensi | 80 GHz |
| Rentang Pengukuran | Hingga 70 m (230 kaki) |
| Ketepatan | ±0,5 mm (±0,02″) |
| Suhu Proses | -40 hingga +170 °C (-40 hingga +338 °F) |
| Tekanan Proses | Tekanan vakum hingga +16 bar (232 psi) |
| Persetujuan | OIML R85, API 3.1B, NMi, PTB |
| Keselamatan & Kepatuhan | SIL 2/3, WHG, ATEX, IECEx |
Aplikasi Utama
-
Pengalihan Kepemilikan Fiskal: Pengukuran level dalam penyimpanan cairan bernilai tinggi di mana hasilnya digunakan untuk penagihan dan perpajakan legal.
-
Terminal Penyimpanan Besar: Manajemen inventaris untuk minyak mentah, produk olahan, dan bahan kimia dalam tangki berdiameter besar.
-
Area Penyimpanan Tangki dengan Hambatan: Ideal untuk tangki dengan kumparan pemanas internal, atap mengambang, atau penyangga kompleks di mana balok 3° diperlukan untuk melewati hambatan.
-
Perhitungan Volume Presisi Tinggi: Menyediakan data level utama untuk sistem pengukuran tangki canggih guna menghitung volume standar bersih.
-
Kilang Minyak dan Petrokimia: Pemantauan terus menerus terhadap bahan baku dan produk jadi dalam bejana bertekanan atau atmosferik.
