المزايا التقنية الحاسمة
-

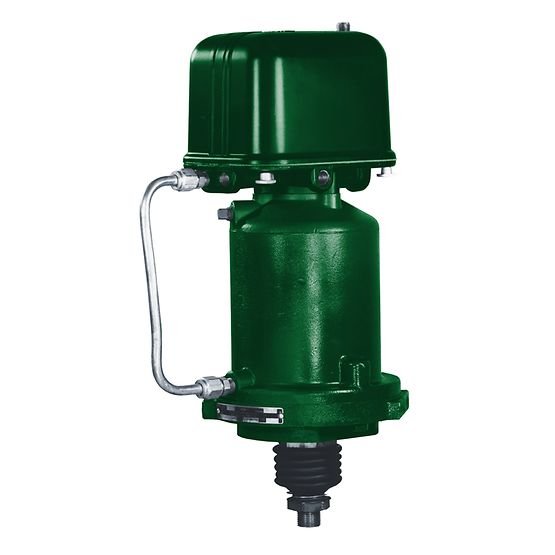

تصميم مدمج بدون نير: السمة البارزة لسلسلة 480 هي تصميمها بدون نير. وهذا يسمح بتجميع منخفض الارتفاع يمكن ربطه بشكل وثيق بجهاز التحكم. سواء تم استخدام دعامة أو تركيب مباشر على شفة غطاء المحرك، فإن هذا التصميم يقلل بشكل كبير من المساحة الإجمالية ووزن مجموعة الصمام/المشغل.
-
قوة وسرعة متعددة الاستخدامات: تتوفر سلسلة 480 في مجموعة واسعة من الأحجام وقوى الدفع والمسافات. تتيح هذه المرونة للمهندسين اختيار سرعات شوط محددة ومخرجات طاقة للتعامل مع أي متطلبات تحكم صناعية تقريبًا، بدءًا من المخمدات سريعة الاستجابة وحتى صمامات الكرة عالية العزم.
-
نطاق ضغط قوي: تم تصميم الأسطوانة 480 للعمل مع أنظمة الهواء القياسية للمصانع، وهي مصنفة لضغوط الإمداد المنخفضة التي تصل إلى 2.4 بار (35 رطل لكل بوصة مربعة) والمرتفعة التي تصل إلى 10.3 بار (150 رطل لكل بوصة مربعة). تضمن نافذة التشغيل الواسعة هذه أداءً موثوقًا حتى في المنشآت ذات إمدادات الهواء المتقلبة.
-
قدرات السفر الممتدة: بالنسبة للمعدات التي تتطلب حركة خطية كبيرة للتشغيل، توفر سلسلة 480 أقصى مسافات سفر مصنفة تصل إلى 206 مم (8.125 بوصة). إن قدرة الشوط الطويل هذه تجعلها فعالة للغاية لأنظمة الفتحات والمخمدات واسعة النطاق.
-
خاصية عكس الحركة في الميدان: المرونة مدمجة مباشرة في الجهاز. يمكن عكس حركة جهاز تحديد الموضع/المشغل بسهولة في الموقع دون الحاجة إلى أجزاء إضافية. على الرغم من أن الحساسية ونطاق الحركة تتم معايرتهما في المصنع، إلا أنه يمكن تعديلهما في الموقع لتلبية ظروف العملية المتغيرة.
-
دقة مزدوجة الفعل: تستخدم هذه المشغلات تحميل الضغط الهوائي من أجهزة تحديد المواقع مزدوجة الفعل. يضمن ذلك تحديد المواقع بدقة وثبات، ومقاومة القوى الديناميكية لوسائط المعالجة للحفاظ على نقطة الضبط المطلوبة بأقل قدر من الانحراف
مصفوفة الأداء الفني
| ميزة | تفاصيل |
| نوع المشغل | مكبس مزدوج الفعل بدون نير |
| أقصى مسافة سفر | يصل إلى 206 ملم (8.125 بوصة) |
| الإمدادات | من 2.4 إلى 10.3 بار (من 35 إلى 150 رطل لكل بوصة مربعة) |
| أسلوب التركيب | حامل أو تركيب مباشر (شفة غطاء المحرك) |
| نوع الخدمة | التحكم في السرعة أو التشغيل/الإيقاف |
| التوافق | صمامات كروية/فراشية، مخمدات، فتحات تهوية، مقاومات متغيرة |
التطبيقات الأساسية
-
أنظمة التخميد الصناعية: إدارة أحجام تدفق الهواء الكبيرة في محطات الطاقة وأنظمة التدفئة والتهوية وتكييف الهواء حيث يكون التصميم المنخفض ضروريًا.
-
أتمتة الصمامات الدوارة: توفير تشغيل عالي العزم لصمامات Vee-Ball™ أو صمامات الفراشة في مشعبات الأنابيب الضيقة.
-
التحكم في التوربينات: تشغيل صمامات التوربينات المدمجة والمقاومات المتغيرة التي تتطلب قوة دفع خطية ثابتة.
-
المعالجة المثبتة على قاعدة: مثالية للوحدات المعيارية حيث تكون المساحة الرأسية أو الجانبية محدودة.
